中国工商银行某分行智能监控报警联网系统解决方案

　　1、背景

　　为了进一步防范和打击针对银行金库、自助设备和营业场所的犯罪案件，根据公安部《银行营业场所风险等级和防护级别规定》(GA38-2004)、《银行自助设备、自助银行安全防范规定》(GA745-2008)和总行《ATM视频监控应用规范(试行)》(ICBC-DEV-100-001)、《关于加强自助设备风险防范的通知》(工银办发[2009]125号)、《关于印发<自助银行建设及管理规范(试行)>的通知》(工银办发〔2011〕490号)、《关于印发<2011年XX省银行业金融机构安全评估实施方案>的通知》(X公通[2011]80号)以及省分行《关于切实抓紧按时完成自助设备自助银行安防设施达标工作的指导性意见》(工银Χ办[2009]66号)、《关于ΧX分行ATM钞箱被破坏现金被盗的案情通报》(工银X办[2010]437号)、《关于印发<中国工商银行衡阳市分行自助设备自助银行安防设施标准化建设管理规定>的通知》(工银X办发〔2011〕425号)等文件的要求。

　　2、项目需求说明

　　中国工商银行XXX分行下辖14个二级分行，目前附行式自助设备、自助银行的数字监控系统通过网点现有4M(10兆，远程授权专线)专网和监控中心相联，离行式自助设备、自助银行通过对现有64K升级到8M专用网络和监控中心相连，客户端监控主机通过自带TCP/IP端口接入本网点局域网HUB，通过广域网线路上联二级分行(营业部)下联路由器。接入方式建议采用FR(帧中继)方式，统一采用H.264压缩技术，画面帧数范围：25帧/秒，图像达到D1以上标准，分辨率不低于704*576，视频输出标准：NTSC或PAL。

　　在自助设备所在支行、网点的线路上实施服务质量(QoS)技术，确保监控图像拥有8M(离行式2M)的最高传输带宽，以保证监控图像传输的效果，实现负载均衡，保证系统的可靠稳定性的同时保证各类生产业务的正常运行。各支行营业网点联网放在第二阶段进行，兼顾原有DVR模拟视频，需要考虑高清IPC的接入，以DVR/HVR/NVR方式实现对视频源监控及图像存储，兼容需要考虑各分支行视频监控系统选用的设备来源于不同的厂家和不同的型号。联网系统监控中心与上一级联网系统监控中心和公安110接警中心通讯。

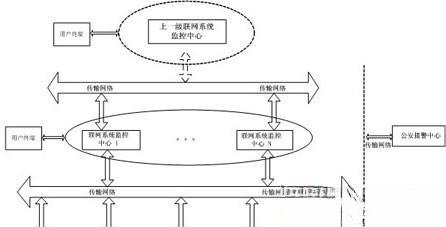

　　图1安防设施远程视频智能监控联网系统总体框架图

　　3、项目实施步骤

　　中国工商银行XXX分行安防设施远程视频智能监控联网系统建设以地市为中心，总体方案以二级分行(营业部)为单位建设，采用分步实施的原则：

　　第一步，先建立二级分行指挥中心(监控平台)，将自助设备(自助银行和离行ATM)和金库的监控设备先进行联网。

　　第二步，将各营业网点的监控设备联网到二级分行指挥中心。联网主要功能包括有：视频监控、报警、语音对讲、智能分析(人脸识别、ATM面板异物检测、自助银行异常行为分析)、门禁。

　　第三步，二级分行智能监控报警汇集省分行监控中心，省分行监控中心主要职能在于监督和管理，责任落地在二级分行，项目建成通过专家组验收之后，再通过公开招标形式，交由各保安服务公司或者专业的安防集成商维护和值守。

　　中国工商银行XXX分行安防设施远程视频智能监控联网系统建设工程项目，由本地安全防范系统、联网系统监控中心、用户终端和传输网络组成，营业场所、自助设备、自助银行、现金业务库以及其它重要区域的安全防范系统通过传输网络接入智能监控报警管理中心。中心可与上一级监控中心和公安接警中心通讯或交换信息。力争作为全国先进性、示范性工程，要求具备以下6个方面：稳定性;先进性;安全性;集成性;可扩展性(含兼容);易用性。

　　4、系统基本组成

　　系统以各网点为基础监控单元，以银行监控调度室为监控中心，构成网点――监控中心二级网络，同时具有与公安监控中心的联网接口，监控中心拟设立在省分行监控中心和二级分行监控中心。

　　本系统除实现各个网点远程联网外，还需对原有系统自助银行、自助设备和金库进行智能化改造，各现金柜台以及网点需要进行高清化改造和完善，使之更加合理规范，提高安全防范水平。

　　中国工商银行XXX分行安防设施远程视频智能监控联网项目通过前期技术可行性论证，厂商公开PK测试，并经过公开招标，采用杭州智诺ZN-IMS3000综合联网智能管理系统，系统由中心管理服务器、流媒体服务器、对讲服务器、门禁服务器、数字矩阵服务器、智能设备管理服务器、web服务器、视频诊断系统、比对服务器、操作终端、主控管理终端组成。

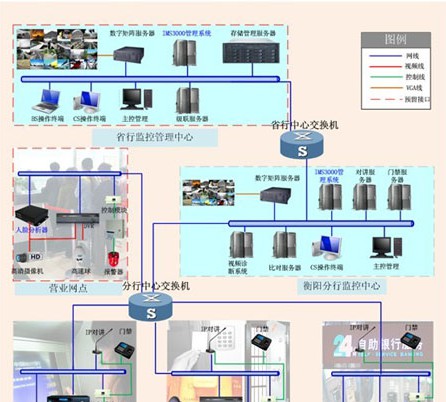

　　系统拓扑图如下：
