TD-SCDMA三维可扩展无线网络解决方案

    1  前言

【安防在线 www.anfang.cn】    经过长时间的TD规模网络外场实验，TD技术的商用可行性得到了充分肯定。中国移动大额TD设备采购和奥运城市TD网络的铺开，使TD迎来了爆发式成长。随着建设规模的扩大，如何快捷、经济地打造高质量的TD网络这一焦点问题备受关注。

作为TD产业的中流砥柱，鼎桥始终肩负着技术领先的使命，潜心研究、总结传统解决方案的问题和业界当前方案的不足，结合现网和运营商的切实需求，经过长期积累，鼎桥不仅在新一代基站产品上取得了重大突破，而且率先推出了业界领先的解决方案――三维可扩展无线网络解决方案。

    2  三维可扩展方案设计与实现

三维可扩展方案核心理念蕴涵了三个维度：设备堆叠可扩展、逻辑小区可扩展和功率演进可扩展，如图1所示。

（1）设备堆叠可扩展

从物理结构上说，鼎桥推出的最新一代分布式基带池可以二合一物理堆叠，满足大容量基带资源需求，率先提出的堆叠式基站（室内型和室外型）实现了零机房空间的突破，可单人便携安装；所有基站多级级联，便携式射频拉远RRU6级级联；树型、链型、环型、星型等组网方式构筑业界最为灵活的可扩展网络，极大地扩展了覆盖范围、网络容量。

（2）逻辑小区可扩展

根据3G网络的实际情况，鼎桥率先将逻辑小区分裂和共享技术灵活运用在方案设计理念中，在考虑覆盖的基础上，满足用户的差异化容量需求，实现了1path和6pathRRU的任意组合（6path+6path、1path+1path、1path+6path），以及逻辑小区的任意配置（2个6path一个小区、6path中的任意多个path一个小区、多个1path一

个小区、6path＋多个1path一个小区），如图2所示。初期容量需求较小可配置多个RRU属于一个逻辑小区，例如以楼层为单位，每3～4层为一个小区，共用基带处理资源；容量需求提升后，一个RRU的每个Path覆盖一个楼层，原有小区分类为独立小区；较业界现有组网方式更加灵活，网络规划调整更加方便，无需增加新的硬件资源和重新施工，节省了频率资源，减少切换，提高了效率，能够为运营商初期投入及后期扩容量身定做大容量、大覆盖可扩展的3G网络。

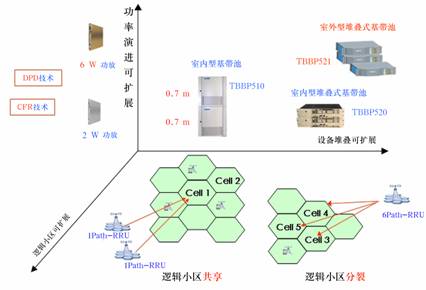

    图1  三维可扩展方案

    图2  逻辑小区分裂/共享

（3）功率演进可扩展

充分考虑运营商对功放的效率提高和成本降低的长期需求，鼎桥首创基带消峰算法，并第一次将数字预失真技术引入到TD产品中，保证了鼎桥新一代功放更加稳定可靠、能够处理更多载波信号，工艺简单、便于生产、效率达到19%以上、成本更低。鼎桥业已完成业界最先进的2W到6W功放的功率演进设计，如图3所示；进一步改善了网络QoS，大幅提升了高速率业务的边缘速率，保障了运营商更大的容量需求，实现网络平滑扩容。

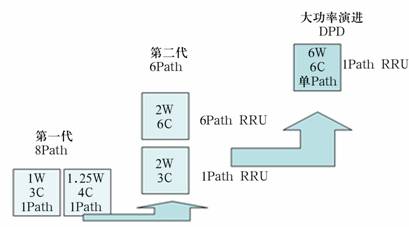

    图3  RRU功率演进

    3  三维可扩展方案构筑高质量覆盖

三维可扩展无线覆盖解决方案从点（盲点、热点、拐点）、线（交通线）、面（宏覆盖）构筑了城区、泛城区、农村以及室内等各种环境的无缝覆盖。

（1）城区分层覆盖

城区有非规则地形和成排建筑等特征复杂的无线传播环境，具有用户密度高、话务密集、高端用户比例高、平均话务高的特点；使用系列化的基站和RRU可以满足街道拐点、繁华街区等各种城区多层次场景需求。

方案优势：

1）系列化基站均可堆叠安装，不同的堆叠容量满足密集城区、普通城区各种覆盖容量需求；

2）BBU、RRU设备级联，机房要求低，组网灵活，对城区多层次场景中的盲点、热点均可有效覆盖；

3）CFR基带消峰大幅提高系统性能，DPD数字域失真有效提高功放效率，提供更好的QoS保证，满足更大的容量需求。

（2）泛城区延伸覆盖

RRU6级级联背靠背覆盖，共享逻辑小区，减少了切换，提高了频率资源利用率；基站级联和RRU多级级联进一步扩大覆盖范围至40km，结合首创的智能广播波束赋型算法，可以满足泛城区和高速交通线的延伸覆盖需求，如图4所示。

方案优势：

1）RRU多级级联，光纤连接，拉远距离远，组网方式灵活；

2）智能广播波束控制算法大幅提高覆盖范围；

3）设备堆叠，支持灵活的容量扩展，满足交通线特殊话务需求。

（3）农村广覆盖

各种功率的RRU多级级联混合组网能够大范围覆盖丘陵、城镇，实现农村广覆盖；智能广播波束赋型30～120度宽度可调和90度角度可调，对于在新农村建设中不断涌现的建筑，根据具体情况调整广播波束宽度和角度，不增加站点即可达到覆盖要求。

    图4  泛城区延伸覆盖

方案优势：

1）系列化基站兼顾覆盖范围和话务量，RRU光纤入户，满足家庭等小区域特殊覆盖需求；

2）智能广播波束宽度和角度灵活可调，有效降低部署成本。

（4）室内深度覆盖

鼎桥室内深度覆盖以鼎桥新一代高可靠、小体积的堆叠式基站和便携式RRU为首选信源，不仅隐蔽性强，单人即可携带安装，而且集成度高，仅有三种通用单板，运维统一，成本低；设计上充分考虑天线口功率、基站PCCPCH功率、边缘接收场强和最小耦合损耗；系列化的基站和RRU级联组网，逻辑小区扩展，能够满足各种场所的室内覆盖信源需求。鼎桥室内深度覆盖方案通过RRU的级联来取代干放级联，系统隔离性良好，可以最大程度地复用现有系统，保护运营商先期投资，如图5所示。

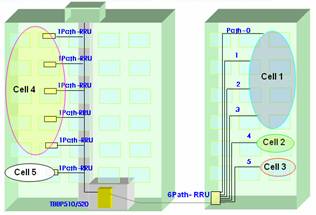

    图5  室内覆盖设计

方案优势：

1）设备体积小，可单人搬运、安装，能够在各种室内环境隐蔽安装；

2）逻辑小区扩展灵活，网络规划、优化调整方便，节省频率资源和综合成本；

3）大功率RRU设计，可以满足更大的室内覆盖功率需求；单路和多路RRU任意组合，适应各种复杂结构建筑的室内覆盖工程实施。

    4  新一代无线网络产品布局三维可扩展方案

鼎桥通信技术有限公司有计划地研发并推出了新一代系列一体化的BBU和RRU产品，其中包括大容量基带池、紧凑室内型基带池、紧凑室外型基带池、数字射频拉远单元和大功率射频拉远单元等，如图6所示。新一代基站TD产品结构轻巧、紧凑，安装便捷，组网灵活，率先推出的堆叠式基站代表着TD基站的发展方向。

鼎桥依靠母公司在WCDMA系统RRU研发和生产的丰富经验，实现了射频拉远单元的跨越式研发，率先推出了成熟商用的第二代RRU设备――TRRU121（6PathRRU）和TRRU131（1PathRRU）。作为惟一能够提供第二代RRU产品的厂商，鼎桥第二代RRU基于母公司产品平台，采用全新设计，6路RRU每扇区只需一个27kg的RRU，单路RRU只有12 kg。作为产业中惟一的第二代RRU产品，较目前业界第一代产品，无论从产品稳定性、指标性能，还是从建设施工、网络运维方面说，都有了质的飞跃。

鼎桥新一代无线网络产品的独特之处在于：

1）一体化，高集成度，全系列BBP板卡通用，3种板卡业内设计最精简，有效节省运营商维护费用；

2）体积小，支持堆叠扩展，可直接挂墙安装，摆脱机房资源限制，大幅减低OPEX并且实现网络高质量快速部署；

3）支持全系列基站和射频拉远单元多级级联以及所有组网方式，网规、网优效率得到极大提高；

4）秉承母公司多年的商用
