Vtron:控制室大屏显示系统解决方案

    支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入Digicom系列多屏处理器。

　　目前大屏幕显示系统在电信网络管理、公安交警指挥、交通监控管理、军事作战指挥训练、工业生产调度等多个领域的控制室中得到了广泛的应用，它能够集中显示来至计算机、视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

　　Vtron公司提供的控制室大屏幕显示系统解决方案是将国际最卓越的DLP高清晰度数码显示技术、投影墙无缝拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕显示系统。

　　(一)系统组成如下：

　　1、Visionpro系列显示拼接墙体

　　2、Digicom系列多屏处理器

　　3、显示墙应用管理系统(VWAS)软件

　　4、信号切换系统(可选)

　　5、中央集中控制系统(可选)

　　(二)系统功能实现：

　　1、全屏显示，高分辨率应用

　　可以把全墙作为统一的逻辑屏来显示高分辨率的系统应用程序，实现全屏显示和分辨率的叠加，比如显示超高分辨率的大型完整的网络画面等。例如，6X4的组合墙体全墙可显示分辨率为(1024X6)(768X4)=6144X3072的图像。

　　2、多路视频信号显示

　　支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入Digicom系列多屏处理器。多路视频信号经Digicom系列多屏处理器后，可分别以窗口的形式在投影显示墙上任意位置放大、缩小、跨屏移动及全屏显示等。

　　3、网络信号的显示

　　Digicom 系列多屏处理器提供一至四路独立的网段，通过网络方式连接的各种计算机工作站数量无限制，可同时在大屏幕上任意位置、任意比例显示网络信号，且具备快速响应速度。

　　4、各类信号混合显示

　　Digicom 系列多屏处理器具有处理超高分辨率拼接的计算机图形信号、视频信号及RGB信号的跨屏显示和不同类型信号叠加显示的功能，其中任一路信号窗口均可任意缩小、放大、跨屏或全屏显示。

　　5、多路RGB、视频信号直通显示

　　通过利用显示单元配置的Visionlink信号处理板，也可将多路RGB信号和视频信号，在全屏范围内以单屏方式或MN方式(即22、23等)直通放大显示。

　　(三)产品特点和系统优势

　　1、全数字化结构

　　Vtron公司的Visionpro DLP一体化显示单元具有专用的数字RGB输入端口，同时其Digicom系列多屏处理器可以连接现在流行的各种局域网，支持基于TCP/IP协议图像显示和数据传输。

    2、世界独创的GUCS屏幕

　　GUCS 屏幕技术使整个屏幕光洁平整，显示图像清晰精细，亮度均匀，防潮防尘防反光，视角效果好，不变形。

　　3、世界独创的安装工艺及专业的拼接技术

　　一体化显示单元箱体，实现拼接时在屏幕表面无任何金属钩针、金属包边、螺丝钉等有碍视觉的固件，显示画面完整、美观，各箱体之间组合拼接缝隙小于1.0mm。

　　4、先进的色彩校准电路

　　Visionpro投影机芯采用世界最先进的数字三基色调整电路，首次实现单基色可调，从而保证了整墙画面的色彩一致性和亮度均匀性。

　　5、系统整体稳定性能高

　　全套系统全部采用Vtron公司同一厂家的产品设备，系统整体匹配，稳定性高，日后不会产生显示系统中因多家产品造成的未来不可预见的技术衔接和软件升级等问题，避免了售后服务纠纷。

　　6、技术领先

　　Vtron公司Visionpro显示单元在全世界率先采用TI公司最新的12度偏转角0.7″ DDR DMD投影技术，能够更加快速、真实地反映色彩的对比度。其寿命长达100,000小时，确保了系统常年连续工作。

　　7、产品的市场占有率高

　　截止2003年底，Vtron公司在国内已成功安装了三百个DLP数字显示墙系统，在中国市场连续多年保持销量和市场占有率领先。

8、真正的本地化响应服务

　　完善的售后服务依赖于先进的技术、经验丰富的工程人员以及充足的零配件存储，Vtron公司在广州、北京、上海均设有客户服务中心，拥有全系列产品服务工程师100多名，并都受过专业技术培训，具有多年的工程安装及维护经验，其服务质量、效率、态度各方面都深得广大用户的好评，也得到同行们的赞赏。

　　9、维护简单

　　Vtron公司的Visionpro DLP 一体化显示单元采用先进的全模块式结构设计，具有良好的可扩充性和维护性，模块更换方便快捷，拆装、扩容简单，使用寿命长，易于日常维护，也大大地缩短了维修时间。

　　10、扩展能力强

　　当扩充组合时，只须将单元个数叠加即可。在增添应用系统(如：新的网络工作站)时，只需将其接入Ethernet即可，无须更换或变更现有处理器;若要扩充处理器，则只须根据单元数量的扩充，在处理器内增加相应数量的图形通道，并且同时升级软件配置即可。

　　11、优越的系统经济实用性

　　整套系统具有低电耗，易维护的特点，有效地降低了系统运行中的维护费用。整体系统运行节省人力成本、电力费用及耗材费用。

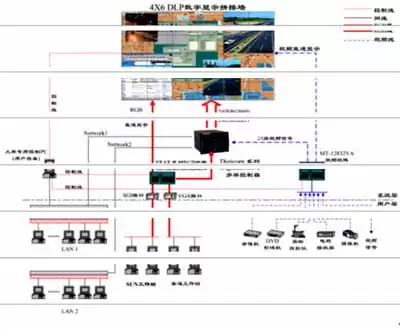

　　(四)系统连线示意图如下：
