7．1 UIT BS2000 IP SAN存储方案
7．1．1方案说明
1) 每个派出所的300路摄像头连接在视频服务器或其他视频采集设备上，视频服务器再与存储设备通过千兆以太网双绞线相连。
2) 每个派出所采用7台UIT BS2000磁盘阵列，满配共安装112块500GB的SATA-II硬盘。
3) 每台BS2000磁盘阵列的15块硬盘创建为RAID5，剩余一块硬盘作为热备盘，以确保存储数据的安全性，保证数据在常规情况下不会丢失。
4) 每台BS2000磁盘阵列为16个磁盘位，满配后，每台阵列的容量为（16-2）*500=7TB（注：减去的2块硬盘是创建RAID5和热备盘所需的2块），7台磁盘阵列的总容量为49TB。考虑磁盘的实际容量与理论容量不符，且还需为整个监控系统预留一定的冗余度，则49TB的容量空间完全可以满足用户需求的。
7．1．2方案拓扑图
图表 1 一个派出所视频存储示意图（下同）
7．1．3方案配置清单
注：以下配置清单为一个派出所所需设备（下同）
7．1．4方案特点
1) 管理性
BS2000磁盘阵列可以通过阵列前面的液晶面板和超级终端对阵列进行配置、管理、维护和监控，可在液晶面板中查看阵列当前的状态和运行情况，及配置信息，并且在阵列出现故障、读写错误或其他异常时，液晶面板上会显示错误信息，并有蜂鸣报警，以及时通知管理员。毫无疑问，BS2000的前液晶面板的设计为系统管理员带来了极大的方便，并能够让管理员迅速地掌握阵列的操作。
上述所有的操作都只能对单台阵列进行管理，多台阵列一起使用时，只能对每台阵列分别进行维护管理。
2) 稳定性
由于每台BS2000磁盘阵列的16个盘位都有各自的控制器，大大增加了单台磁盘阵列的稳定性。BS2000所有的部件都是全冗余设计，避免了单点故障。这些部件在出厂前都进行了严格的稳定性测试，保证磁盘阵列在出现一般性故障时不会造成数据读写中断，或数据丢失等严重后果。另外，BS2000还提供了一系列的报警和安全机制，如声音报警、E-mail报警等，所以，BS2000可以完全满足视频监控系统对存储设备稳定性的要求。
3) 扩展性
由于监控数据的增长很快，且带有一定的不确定性，所以对于视频监控系统来说，扩展性也是比较重要的方面。BS2000磁盘阵列不能连接扩展柜，需要通过增加磁盘阵列来达到扩容的目的。相对来说，BS2000更适合于小容量的数据存储。
7．2 UIT BS3000e IP SAN存储方案
7．2．1方案说明
1） 每个派出所的300路摄像头连接在视频服务器或其他视频采集设备上，视频服务器再与存储设备通过千兆以太网双绞线相连。
2） 每个派出所采用3套UIT BS3000e磁盘阵列，每台磁盘阵列再连接2个扩展柜，全部安装500GB的SATA-II硬盘。
3） 每台BS3000e磁盘阵列的主柜和扩展柜均各自分别创建RAID5，且在每个磁盘阵列和扩展柜上都采用一块硬盘作为热备盘，以确保存储数据的安全性，保证数据在常规情况下不会丢失。
4） 每台BS3000e磁盘阵列为15个磁盘位，扩展柜为12个磁盘位，满配后，整个存储系统的容量为（15+12+12-6）*500=16.5TB（注：减去的6块硬盘是创建RAID5和热备盘所需的2块，1台磁盘阵列加2个扩展柜则为6块），3套存储系统的总容量为49.5TB。同样，49.5TB的容量空间完全可以满足用户需求的。

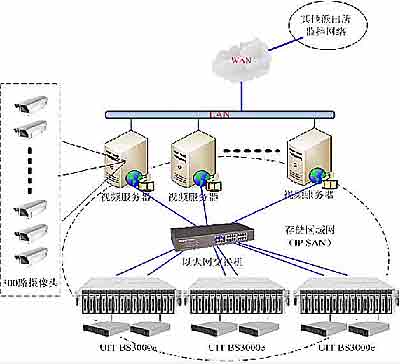

7．2．2方案拓扑图

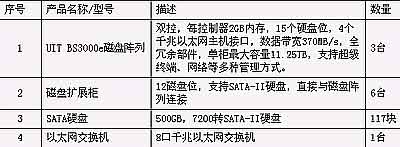

7．2．3方案配置清单 序号
7．2．3方案配置清单
7．2．4方案特点
1） 管理性
BS3000e是采用WEB方式进行管理的，只需对BS3000e设置一个IP地址，就可以通过浏览器访问其控制器的管理界面，这也就意味着在远程就可以完成对BS3000e进行配置、管理、维护、查看状态等所有的操作，这也是与BS2000的管理方式的不同之处。另外，所有的JBOD都由主阵列来统一管理，减少了维护点。在阵列出现故障、错误时，BS3000e也同样会通过蜂鸣报警、E-mail等各种方式通知管理员。
2） 稳定性
BS3000e是UIT公司的高端iSCSI产品，其性能和稳定性都非常好。且与其他的iSCSI产品不同，BS3000e的双控制器设计，也增加了系统的稳定性，阵列其他所有部件也都是全冗余设计，而JBOD扩展柜也有自己独立的冗余电源、散热部件。另外，值得一提的是BS3000e主阵列与JBOD扩展柜之间是通过SAS电缆传输数据的，其高达12Gb的带宽，保证了主阵列与JBOD之间的数据高速读写，用户根本不用为阵列与扩展柜之间数据传输的带宽及延时问题担忧。
3） 扩展性
每台BS3000e磁盘阵列最多可以连接3个扩展柜，支持51块磁盘，需要更多磁盘时，则要增加磁盘阵列的主柜。BS3000e的扩展能力较BS2000相对更好一些，更适合数据量中等的数据存储应用。
7．3 UIT BM3800B FC SAN存储方案
7．3．1方案说明
1) BM3800B有8个2Gb光纤接口，可自定义为主机或磁盘通道，最大可支持直连7台服务器，所以，在本方案中，采用UIT BM3800B光纤磁盘阵列不需要光纤交换机，视频服务器直接与存储设备相连
2) BM3800B采用的是控制器独立设计，通过连接磁盘柜来增加容量。由于BM3800B的8个光纤通道可自定义为主机或磁盘通道，而每个光纤通道最大可连接127个设备（即磁盘），所以，BM3800B最大可支持840块磁盘。本方案中，BM3800B需要连接112块硬盘。
3) 每个派出所采用1台UIT BM3800B磁盘阵列，连接7台16个SATA盘位的JBOD磁盘柜，共安装112块500GB的SATA-II硬盘。
4) 每台BM3800B磁盘阵列的JBOD都创建为RAID5，同样在每台JBOD上都采用一块硬盘作为热备盘，以确保存储数据的安全性，保证数据在常规情况下不会丢失。
5) 整个存储系统的容量为（16-2）*500=7TB，7台JBOD的总容量为49TB，同样为用户保留了一定的冗余空间。
7．3．2方案拓扑图

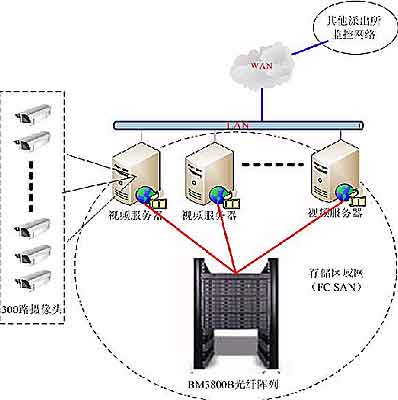

图表 3
7．3．3方案配置清单
7．3．4方案特点
1) 管理性
BM3800B是UIT公司光纤产品中面向中高端用户的一款光纤产品，在本方案中，每个派出所只需一台BM3800B磁盘阵列，这对用户的管理维护带来了方便，所有的磁盘柜都连接在BM3800B控制器的磁盘通道接口上，由控制器统一管理。与BS3000e相同，BM3800B也是采用的WEB管理方式，通过浏览器对控制器进行配置、管理、维护操作的，这同样也为需求在远程或网络为管理、监控阵列的用户提供了简单的操作方法。
2) 稳定性
BM3800B是UIT公司针对海量数据存储需求用户而专门设计的。与上述两款阵列不同，BM3800B将磁盘阵列的控制器模块独立出来，独立的电源及散热部件，合理的内部结构和更加高性能的CPU及内存，都保证BM3800B的稳定性是三款产品中最好的。而且，BM3800B还可以将双控制器或三控制器建立集群，排除阵列的单点故障，使其可用性高达99.9999%。另外，8个独立的可自定义为主机或磁盘通道的光纤接口，使BM3800B更加灵活，在服务器数量不多时，为用户节省光纤交换机的投入，在需要连接更多磁盘时，又可以轻松调节。本方案中，7台JBOD最少只需1个磁盘接口即可。
3) 扩展性
如上所述，一台BM3800B控制器最大可支持840块硬盘，这是由于其最多可以设定7个磁盘通道，而每个光纤磁盘通道最多可连接127块硬盘来决定的，这是一个非常惊人的数字，在存储业界内，UIT BM3800B绝对是扩展性能最好的磁盘阵列。由于BM3800B优秀的扩展性，最大420TB的容量，所以非常适合50TB、100TB以上的海量数据存储应用。
7．4方案价格比较
图片说明：
根据下图，我们可以看出本方案中所涉及到的3款产品在不同的存储容量需求时，其成本是不同的：
1）30TB容量存储以下时（200路摄像头以下），BS3000e有很好的性价比。
2）30-50TB容量存储时（200-350路摄像头），BS2000的价格优势有所体现，而BM3800B良好的扩展性则具有更好的性价比。
3）50TB容量存储以上时（350路摄像头以上），BM3800B无疑是性价比最好的选择。
