天诚通信智能建筑综合布线解决方案

【安防在线 www.anfang.cn】

　　一、应用背景

随着大数据不断发展，相关信息化需求也在快速增加，建筑智能化的需要也在逐步增加。呈现出从特殊建筑体向普通建筑体进行覆盖，从一、二线城市向三线城市覆盖的特点。特别对于新建建筑体而已，建筑智能化已成为建筑物功能特点中的基本配置。

目前，我国建筑智能化的市场需求主要由新建建筑和既有建筑智能化改造两部分组成。新增建筑面积对建筑智能化行业的市场需求影响较大，占据了市场的主要需求。根据前瞻经济研究所的数据指出，在存量智能建筑规模测算方面，我国每年约3%( 平均改造周期30 年)的住宅以及6%( 平均改造周期15 年) 的工业、公共建筑会进行智能化改造。在新增智能建筑规模测算方面，随着建筑智能的提升，我国智能建筑在新增建筑中的比例从2012 年的25%提升至40% 左右。预计未来我国智能建筑在新建建筑中的比例仍将保持每年3 个百分点左右的提升速度，到2024 年，我国智能建筑在新建建筑中的比例有望逼近55.8%。

随着大数据时代的到来，智能建筑行业与信息化的发展结合越来越紧密，相应以数据收集及应用为核心的智能化应用的功能需求逐步增加，作为信息化基础设施的综合布线系统的设计在信息化建设仲的重要性越来越重要。

　　二、用户需求分析

在不同类型的智能建筑体中，可配置不同的综合布线系统。以高端公寓住宅为例进行分析,高端公寓住宅属于智能化需求较高的建筑体，因此采用较高的配置标准。根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为六类结构化布线产品，使整个系统完全满足六类传输性能标准，以适应未来技术发展和使用的要求，且具有开放性、灵活性和可扩展性。公寓住户网采用GPON 形式，公寓户内ONU 通过单模光纤连接至楼层弱电间ODN，通过单模光纤主干统一连至地下二层运营商机房。公寓内部信息点容量（一般按每个房间1 个电话2 个网络预留总量），具体设置由精装进场后另行深化。为弱电井至户内ONU预留管网、箱体及皮线光缆，ONU 及其上口线路由运营商投资规划并提供语音、数据服务。GPON 布线系统采用光分复用技术，将数据、语音信号通过单模光纤引入公寓，再通过光分器，分别将语音和数据信息接入小业主。

综合布线全链路系统作为智能化信息化的基石，必须实现综合布线系统的灵活性、适应性、可扩展性和可管理性，确保体育场未来10 ～ 15 年在设计周期内不需要进行大规模的布线升级改造，相关设计以中国标准执行。

　　三、天诚通信智能建筑综合布线解决方案

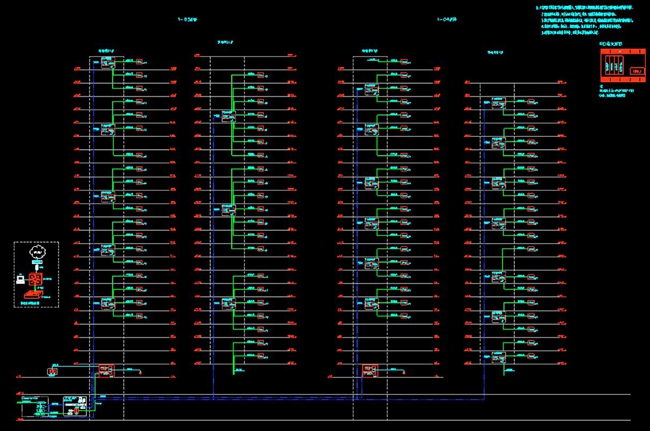

　　图1

对于智能建筑的信息化建设，设计的综合布线系统为开放式网络拓扑结构，支持语音、数据、图像、多媒体业务等信息的传递，包括传输介质（双绞线、大对数或室外话缆和室内外光缆），连接硬件（包括模块、配线架、模块化面板、光纤面板、连接跳线等）以及安装、维护管理及工程服务等的技术支持需求服务，实现综合布线系统的灵活性、适应性、可扩展性和可管理性。

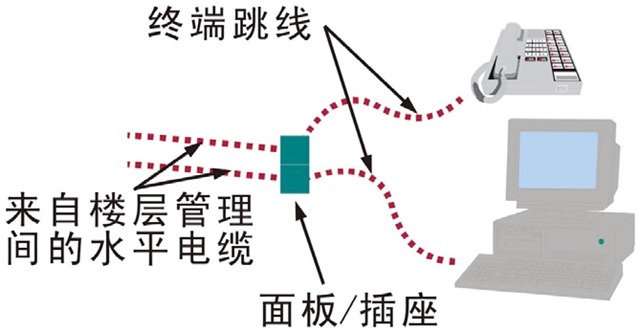

根据项目的性质、功能、环境条件和近、远期需求进行设计，并考虑施工和维护方便，确保综合布线系统工程的质量和安全，做到技术先进、经济合理，结合实际现状，对于一般建筑体的信息传输需求，均可采用6 类非屏蔽系统。水平区采用低烟无卤2 芯单模蝶形光缆+六类4 对非屏蔽低烟无卤室内线缆。垂直主干光缆采用室内12 芯单模光缆。语音和数据物理隔离，面板采用天诚支持前拆功能、便于后续维护的Magic 面板，物理上满足彩色化管理功能，能够快速区分不同的端口用途且维护方便。以3 层建筑物为例，系统图可设计如图1 所示。工作区子系统指从由水平系统电缆延伸至数据终端设备的连接线缆和适配器及用户信息插座组成。工作区的UTP/FTP 跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝，最大长度不应超过5M。

　四、系统特点

天诚通信智能建筑综合布线解决方案为建筑物搭建信息传输通道，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连，具有以下特点：

1．可根据客户要求需求，墙面插座要将语音系统、数据区分，视觉上能够直观分辨端口用途，方便使用与后期维护。

2．墙面插座有防尘门设计，平时不用时可以防止灰尘污染。

3．语音数据均采用6 类非屏蔽系统。

4．光纤到多媒体箱需考虑光缆弯曲半径问题。

　五、亮点产品

　　图2

1．Magic RJ45 6 类非屏蔽免打线模块

采用专利结构设计，31mm 极限尺寸，适合各种高密度配线场合；免扎带彩色尾部锁线结构，适用于4.5~9mm 不同规格的铜缆，附加的金属爪扣牢牢抓住线缆屏蔽层。多种颜色的设置，即使在配线架的后部也可轻松区别不同用处的信息端口。专利的三段式独立沉浮支撑结构，当不同类型的RJ 系列插头插入时，该支撑件可保证金针具备充分的回弹力，传输性能更加稳定。独特的十字Rib 分线结构，有效减少线对间串扰，提高网络传输性能。

2．Magic 前拆式面板

支持安装多种多媒体模块框架， 兼容RJ45、光纤、USB、VGA、有线电视、HDMI（支持4K）、RCA 等多功能集成。RJ45 模块框架兼容所有天诚Keystone 结构的信息模块，采用渐进式防尘门设计，有效保护未使用的端口。每个模块化端口都可依据实际功能设置高辨识度的标识。独特的前拆式设计，维护时无需拆开整块面板。专利的面板安装微调设计，可实现安装时的上下、左右、旋转，三轴全方位调整，结合专为隔断、屏风设计的分布在四角的额外安装孔位，可应对各种复杂的安装环境。

　　六、系统优势

在充分考虑甲方要求的基础上，结合我公司多年从事综合布线系统经验，对建筑物智能化系统方案进行了深入的规划和设计，充分体现出以人为本、合理美观又便于维护、服务的特点，主导思想体现在以下几方面：

1．可行性及适用性

系统要保证技术上的可行性和经济上的可能性。当今科技发展迅速，可应用于住宅小区的技术和产品层出不穷，设计选用的系统和产品应能够使用户或甲方得到实实在在的受益，满足近期使用和远期发展的需要。在多种实现途径中，选择最经济、可行的技术与方法。以现有成熟的技术和产品为对象进行设计，同时考虑到周边信息、通信环境的现状和发展趋势，并兼顾管理部门的要求，使系统设计方案可行。

2．先进性和可靠性

系统设计既要考虑系统的先进性，更要注重系统的稳定性、可靠性。系统的设计应具有较高的可靠性，在系统故障或事故造成系统瘫痪后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。特别在重要的系统中，应具有高的冗余性，确保系统能够正常运行。

3．开放性和标准性

为满足系统所选用的技术和设备的协调运行能力，以及系统投资的长期效应和系统功能扩展的需要，系统设计必须坚持系统的开放性和标准性。系统的开放性已成为当今系统发展的一个方向。系统的开放性越强，系统集成商就越能够满足用户对系统的设计要求，更能体现出科学、方便、经济、实用的原则。

标准化是科学技术发展的必然趋势，在可能的条件下，系统中所采用的产品都尽可能标准化、通用化，并执行国际上通用的标准或协议，使其选用的产品具有极强的互换性。

4．可扩展性和易维护性

为了适应系统功能变化的要求，系统设计充分体现以最简便的方法、最经济的投资，实现系统的扩展和维护。

理想的住宅小区，除了要有合理的规划、优美的环境和配套齐全的设施等“硬件”环境外，小区内的“软件”环境也同样重要，即多样化的信息服务、安全舒适的居住环境、方便周到的物业管理和丰富多彩的社区文化。
