一、项目简介

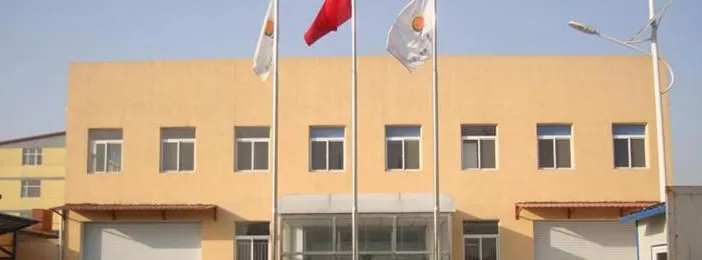

本项目为典型的物流园区高清网络监控项目；国家标准《物流术语》是这样定义物流园区的，物流园区是为了实现物流运作共同化和物流设施集约化，或为了实现城市物流设施空间布局的合理化的目的，在交通便利的城市周边各区域建设的物流相关设施设备群与众多物流从业者的物理集结地。
物流园区的监控，主要涉及到物流园区基础设施比如道路、仓库、厂房和配套基础设施等，物流园区的治安、安防的建设，随着经济快速发展也将趋于完善。
本项目描述了一个物流园区监控项目实施的案例；有96个网络高清摄像机，配置为300万/4M网络高清摄像机。如何分配设备资源，如何配比最优化的方案，使得项目在传输系统中获得最佳性价比，惠智光达高清传输方案成为项目实施的关键所在。
二、传输系统实施要求
本项目案例是极具代表性的物流园区监控案例之一，包括了监控点分布设计、出入口的监控管理、监控中心设立、园区主要道路监控等。根据客户要求，在以上几个区域分布96个摄像机监控点。
具体要求如下：
1-摄像机以及图像要求，基本如下：
96个网络摄像机采用300万摄像机；
全部摄像机码流设置为1080P-4M；
共分8个区域；
传输系统为96路高清图像的显示、传输提供服务；
系统保留扩展接口；
2—传输系统部分，也要求具有模块化设计理念，达到分区管理和监测；
3—中心处理设备要简便、灵活、高性价比；
三、传输系统的实现
为了满足客户的需求，保证图像在传输当中，对资源的占用比较均衡，我们将传输部分分为以下三部分：前端接入、汇聚接收、中心处理。整个传输系统采用TCP/IP的协议。
1—前端接入：
连接前端96个网络高清摄像机。物流园区监控总体比较集中，包括东、西、南、北四个区域，2条主要道路，2个出入口，共8个区域；根据区域的划分，总体布线方式，采用星型布线，简便、节省开销。

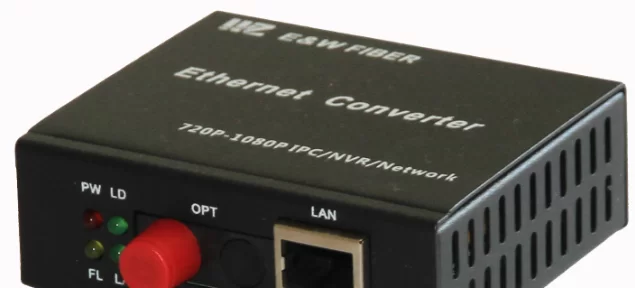

根据以上要求，远距离、分散的监控点，其接入设备，采用：惠智光达高清8台EW-HD1T-12；该设备以下重要技术参数：
(1)—1个单芯FC155M光纤接口+1个10/100MRJ45端口，满足数据上行传输的需求；

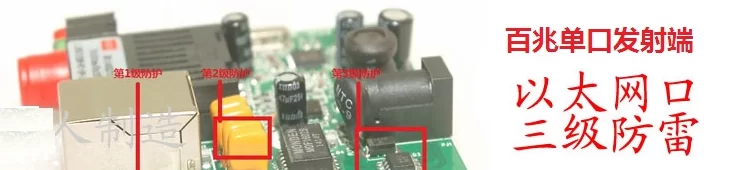

(2)—RJ45端口三级防雷由气体放电管、TVS/ESD、退耦器件组成；
(3)—DC供电端口三级防护由气体放电管、TVS、防浪涌保护器件组成；
(4)—直流12V/24V均可供电

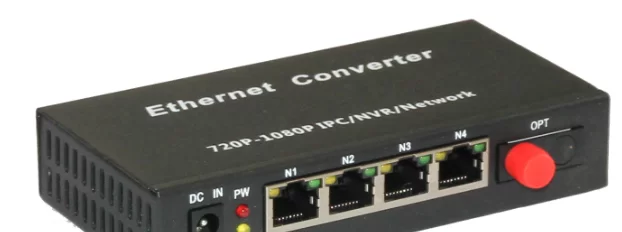

其它相对集中的区域，采用：惠智光达高清22台EW-HD47-12设备来实现接入功能，该设备以下重要技术参数：
(1)—提供了4个10/100M自适应的RJ45接口；
(2)—提供了1路单芯155M/FC光接口；
(3)—供电电源：直流12V/24V均可供电；
(4)—RJ45接口提供2级防雷（气体放电管+TVS/ESD）；
(5)—直流供电接口提供3级防护；
综上所述，前端接入部分，主要包括两种接入设备：惠智光达高清EW-HD1T-12、惠智光达高清EW-HD47-12，将物流园区内的96个摄像机，全部接入了系统。
2—汇聚接收：
每个区域内的图像信号，将通过单芯单模光纤，传送至物流园区监控中心；
根据传输系统的配置和要求：
A—汇聚接收系统，能够接收EW-HD1T-12、EW-HD47-12传回的图像并能够分配足够的资源；
B—最大限度的提高设备的性价比；
C—保持设备的拓展接口，以备后期增加容量；
根据客户的以上需求，汇聚接收设备，采用以下设备：EW-HD8F-GX-12，选定的设备具有以下特点，能够满足客户对汇聚接收系统的需求：

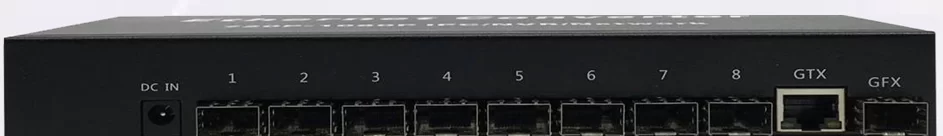

“惠智光达高清EW-HD8F-GX-12：4台
(1)—8*单芯SC155M光纤接口+1个10/100/1000MRJ45端口；带载300万摄像机图像超过64路，充分满足数据传输的需求；
(2)—每台设备由8根单芯光纤接入；
(3)—每台设备通过1个RJ45端口上传至中心处理设备；
(4)—供电电源：直流12V供电
汇聚接收系统整合了物流园内所有的高清图像信号，每台设备占用8根单芯光纤，整个系统接入了30芯单模光纤，实现了96路300万高清图像的传输，满足了物流园8个区域监控点图像传输的需求，节省大量的施工时间，缩短了施工周期。
3—中心处理系统：
中心处理的设备选择，需要满足以下功能：
A—带载96路300万网络高清摄像机；
B—提供高性价比设备，要求经济/实用；
C—有足够处理能力和接口能够应对系统拓展。
根据客户的以上要求，中心处理设备采用：惠智光达高清1台EW-HD24P-C；该设备具有以下特点，能够满足客户对中心处理系统的需求：
(1)—24个千兆RJ45铜口，满足园区内300万高清摄像机的带载需求；
(2)—高可靠性，高性价比，经济/实用；
(3)—传输系统占用4个端口，其余20个端口有足够的扩展能力。
四、传输系统的优点
本传输方案的优点体现在以下几点：
1、机房布线简洁整齐，30根光纤+4根RJ45跳线，为该传输系统的用线总量；
2、采用专利技术的惠智光达EW系列设备，根据图像的带载数量为核算基础，高效保证传输质量和带载数量；
3、系统设计结构简单，施工简易，维护方便。

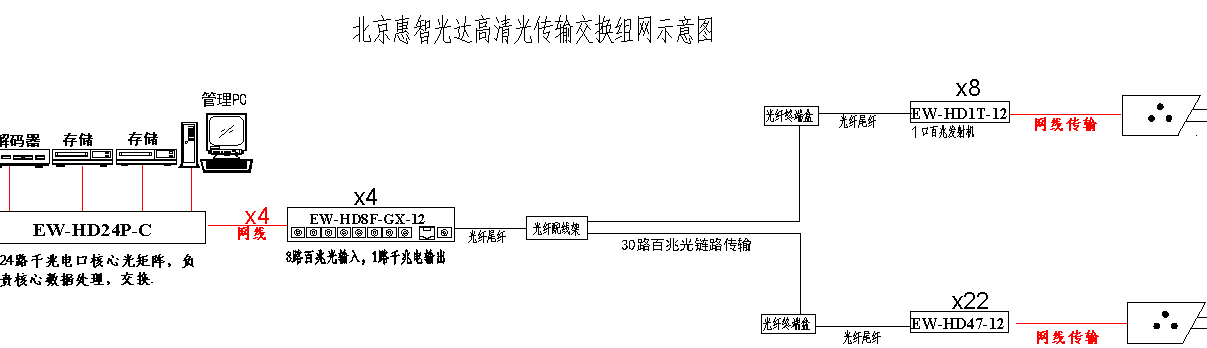

五、惠智光达高清传输系统设备连接图及设备清单
六、售后服务
在售后服务方面，严格按照ISO9000认证所建立的售后服务体系，为客户提供全面、迅速的服务响应。
硬件设备
全部EW系列产品，均为三年质保；
软件系统
网络管理软件，为客户提供免费网上升级服务。
全国免费服务热线：
400-660-3755
支持7*24小时服务

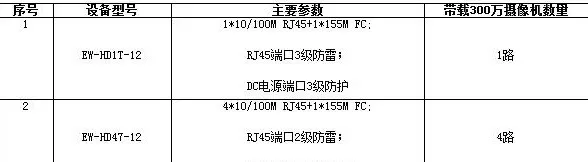

七、主要产品参数和指标
