1、 需求分析
油田监控需求主要有画质录像和回放，采油点可能迁移或新增，可以遥控现场灯光开关，镜头的变倍、聚焦、光圈，云台水平、俯仰转动，系统要便于迁移和扩容，监控中心可通过显示器或电视墙实时监视所有监控点图像，系统本身要防盗，发生可疑行为时，能实现远程告警，图像自动侦测，自动报警及录像等表现。
2. 系统设计

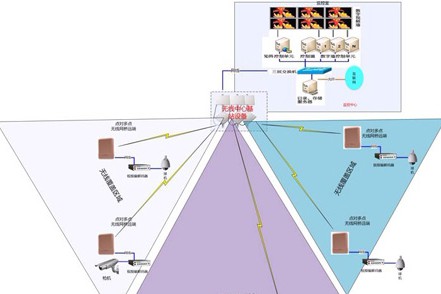

监控系统示意图
根据实际需要，在前端油井安装激光高速球摄像机，摄像机后端连接网络视频服务器，再连接点对多点集成天线无线网桥，利用网络视频服务器将标准视频信号编码成数字网络信号，通过无线网桥传至监控中心。
在监控中心架设若干台对多点无线中心基站网桥设备，这些基站网桥设备通过网线连接到网络交换机上，监控中心通过网络视频监控软件对前端网络视频服务器传来的信号进行解码显示并录像，同时可以利用鼠标控制前端激光高速球的转动和变焦。
摄像机应安装在油井附近，要求视野宽、无障碍、监控范围大。
监控点要能全天候工作，这就要求摄像机具备远距离夜视功能；为了减少远距离图像的抖动，摄像机的安装也要确保牢固稳定，同时尽量选择风阻较小的一体化球型云台摄像机。
由于油田的油井分布区域很广，传输方式不宜采用有线或光缆。因此应首先考虑无线网络传输方式，无线网络传输既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接，该系统具有灵活性、开放性和扩展性，能够满足用户目前和将来的信息传输和交换的需要，无线网络传输具有传输距离远、传输速率高、扩容方便和造价低等特点。
前端设备的避雷与接地直接影响整个工程的安全性和可靠性，避雷原则是所有设备都要安装在避雷针的保护范围之内，防雷分为网桥系统防雷和电源防雷，网桥系统防雷主要是在无线网桥和天线之间串接避雷器，以避免来自天线的雷击，起到保护无线网桥的目的。电源防雷主要是为了避免电源线引入的浪涌袭击。野外无线网络监控系统对于雷击最为薄弱的环节是系统的电源，因此作好电源防雷是相当重要的。电源防雷的关键是作好接地，要根据具体地形，因地制宜，接地电阻不大于4欧姆。
为了防止**和破坏，在前端的监视点设置报警探头，一旦有人靠近设备，设备将以声光方式自动报警；
由于油田监控系统一般在野外平原，无线网桥安装高度只要高过附件的山丘和树木就可以了。铁塔或立杆的强度要好，否则图像会产生晃动现象。铁塔或立杆的接地要求非常严格，接地电阻一定要小于4欧姆。
3. 系统功能
3.1 远程客户端
客户端可以随时访问任意前端的视频图像；
客户端可以控制前端摄像机云台；
客户端可以接收前端的报警信号，同时可以进行报警录像；
远程客支持电子地图功能，当前端报警探测器发生报警时，客户端电子地图中可以显示报警点位置，同时可以进行报警录像；
在客户端可以远程控制前端灯光照明等外部设备；
客户端可以和任意前端进行语音对讲。
3.2监控中心
通过显示器和电视墙实时监视所有摄像机图像；
可以设置、制定录像工作计划时间表。支持有多种录像检索方式。
系统可以通过硬盘录像机存储所有监控探头的图像资料，录像资料自动保存__天；
重要的录像资料可以备份存档；
报警系统和视频录像系统联动，当某一个报警探头报警的时候监控中心要求声、光即时报警，同时可以自动开启前端的射灯或其它照明系统。
即可以利用云镜控制面板控制PTZ，也可利用鼠标在图像窗口中上下左右拖动和点击实现PTZ控制；
可以设置当云台在一定时间内无控制动作时，自动返回指定的看守位；
可设定16个画面显示组，每组可以任意定义不同画面组合及分割方式，通过组群切换，可以快速浏览到重要关联画面，提高监看效果；
发生紧急情况时，可以直接在监视预览界面进行某路图像的即时回放；
当传感器联动某路摄像机发生报警时，可自动放大该路视频图像；
报警可以联动高速球(或带预置位功能的云台)转到指定预置位；
报警主动上传到NVR客户端：当系统有报警时，会主动将报警信息和图像传到客户端；
对系统配置参数进行导出和导入，便于后期维护；
可以给不同级别的用户赋予不同的操作使用权限，便于管理；
软件看门功能：系统采用软件看门狗处理偶发死机，保证系统稳定运行.
