一.系统方案设计
广东达因天华网络科技有限公司为某中学设计了一种混合型校园IP视频监控系统方案，系统以”DVR+网络视频管理平台4000(V2.0)”为核心，以数字式监控系统为主，对音视频信号的传输、存储、控制、切换、显示进行集中式控制、管理，有关领导和管理人员可通过TCP/IP网络获得相关授权并进行分级辅控监看。系统具备良好的扩充性，并提供相关接口，便于系统未来的扩充、升级。
1.1 系统组成
中学校园视频监控系统主要由如下几部分构成：
前端设备部分
该部分主要包括摄像机、云台等，根据要求，该方案共布置监控点19个。
信号传输部分
我们用视频基带传输与校园网络传输相结合的方式组成整个传输系统。摄像机输出的视频信号经由视频线汇聚到硬盘录像机并存储。
存储部分
本系统采用嵌入式硬盘录像机作为主存储系统，放置于教研楼的监控室内。
控制和显示部分
控制部分是视频监控系统的核心部分，是实现系统功能的关键。通过控制部分，可实现对所有系统设备的控制与配置，包括对电视墙输出控制、用户权限控制、前端设备控制、存储设备控制等，是整套系统先进性的体现。
本系统将以”网络视频管理平台4000(V2.0)”作为控制核心，系统具有以下特征功能：
系统采用H.264压缩编解码算法，满足不同用户环境需求;
同屏幕可以支持64个视频输入;
支持多路音频与视频同步输入，从而实现对远端现场的实时监控和监听。录像回放速率每路25帧/秒，声音和图像同步播放，实现回放图像动态抓拍、静止、动态放大;
支持可视对讲，同时支持G.711、G.722、G.723、G.723.1GSM等多种音频格式从而实现清晰的语音对讲;
资料查询更加人性化、备份文件可以直接在界面操作，转存于活动硬盘或光盘等存储设备，保证主要资料不被破坏;
中心可以实现对远端硬盘录像机进行控制和参数修改，并可以对云台进行控制;
在多画面屏幕中，系统支持4、9、12、16、25、36多屏幕和满屏显示，并具有轮巡功能，可以对画面进行轮巡切换;
视频图像可以任意组合形成数字矩阵，使监控更加灵活和方便。

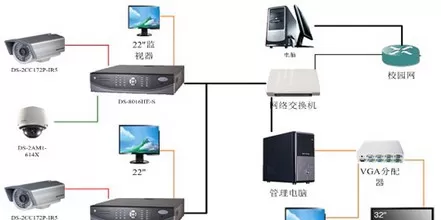

1.2 系统拓扑图
