宝德为西安某高校建设高清视频监控系统,量身打造以6台宝德PR3016MVS-R存储服务器,2台PR2310N的硬件承载平台。宝德PR2510N采用Intel E5600系列处理器,数据传输率最高可达6.4GT/s,支持64位扩展、I/O加速、Turbo、超线程技术,板载2个GE网口,支持链路汇聚以及绑定冗余功能。
项目背景
随着我国高校教育平台的快速发展,现在全国各高校都在完成考场视频监控平台。
客户需求
目前用户需建立一套视频监控系统,包含310路视频摄像,D1效果的存储模式, 视频数据需保存30天的时间。
客户下设2个校区,北校区50路摄像头,南校区260路摄像头,每个摄像头码流为1.5Mbps。
宝德作为中国服务器的领导者,一直以来为安防行业提供了优质的产品及量身订造的服务。此次宝德采用安防行业特定的服务器与存储等产品,为用户提供可用性极高得解决方案。
解决方案
配置6台宝德PR3016MVS-R存储服务器,2台PR2310N做WEB服务器。
宝德PR3016MVS-R是专为视频监控行业打造的的企业级海量存储服务器,系统采用INTEL最新的C202芯片组,支持Sandy Bridge/Ivy Bridge架构E3系列处理器,单模块高达48TB的存储空间, 适合于小型集中监控存储,并可集成监控平台,可根据需要植入监控管理平台,形成标准的网络硬盘录像机,采用一体化集成的方式成功的省去了传统解决方案中的监控平台服务器,节约了繁重的数据存储协议的封装和解封装对于服务器和磁盘阵列的消耗,以优异的性能价格比服务于用户。系统可同时支持120多路标清(D1)或60多路高清(720P)并发监控码流的写入。
宝德自强3系列QPI六核服务器PR2310N是宝德公司最新推出的一款双路部门级服务器,采用Intel 5500高性能芯片组,支持创新的QPI架构Intel Xeon 5500/5600系列处理器,该机型最多支持内存容量72GB,支持8块热插拔3.5寸SATA硬盘,并可灵活扩展半高全长的PCI-E、PCI设备。借助节能智能型设计带来卓越、经济高效的应用程序计算,最大发挥双路服务器性能。它追求性价比均衡,强调实用性,能满足主流用户群体的各种业务需求。

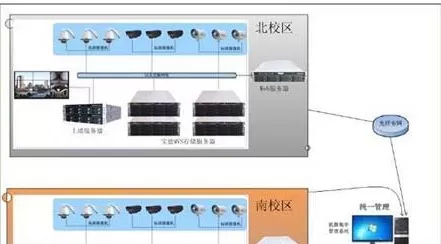

网络拓扑图
内网连接方式
方案说明
采用6台PR3016MVS-R作为存储、管理、转发服务器。每台服务器配置1颗E3-1220V2 系列处理器,以及4G DDR3内存。同时3U机箱配置16个SATA/SAS监控级硬盘,满足客户的存储数据容量的需求,且内置一块2.5寸的SATA硬盘作为系统盘使用。一台服务器存储、管理以及转发北校区的数据,另外4台存储、管理以及转发南校区的数据。用2台PR2310N做WEB服务器,南北两个校区各配置一台,管理终端放在校区A,通过内网连接存储服务器;校区B通过光纤网络连接管理终端。系统可兼容Windows/Linux操作系统下开发的监控平台软件,可通过网页访问监控存储服务器。
方案优势
硬件系统采用成熟的存储产品硬件平台进行开发,继承其优秀的硬件功能特性,提供稳定、安全、可靠的基础平台;系统可兼容Windows/Linux操作系统下开发的监控平台软件;硬件系统提供RAID冗余,MVS系列产品支持创建多种RAID级别,不会因磁盘损坏造成数据丢失;集中管理,改变了以前模拟系统分散管理的弊端,大大提高了管理效率和调度能力;经济型架构,节省了系统投资与施工成本。
