校园智能建筑综合安防管理解决方案

    一、应用场景
　　当前，以数字化校园为特征的教育信息化发展迅速，为预防、震慑校园犯罪，减少财产损失，保障师生员工的人身安全，完善安全防范体系、提高校园整体防控能力，创建一个文明、安全、和谐、美丽的校园环境，广大基、职教以及高教园区均会建设教育综合安防管理系统。校园安防系统应用场景丰富，环境复杂，覆盖校园出入口、道路、广场、教室、办公楼、实验室、宿舍等不同区域。
　　随着校园安防系统逐步实现全网数字化，可方便的实现集中监管，实现校园信息化统一身份认证授权，方便学校领导与保卫部门把握全局，在灵活设置的各级监控中心做现场指挥，直观地了解各监控区域的治安动态，有效提高校园治安管理水平的综合安防系统。
　　视频监控系统为校园综合安防系统最重要的组成部分，其监控点覆盖院系教室、实验室、公共教室等教学科研场所，因此监控系统不仅可以由保卫部门用于安保用途，也可以由教学管理部门用于教学科研目的，如电子考场、远程教学、远程实验演示等等。
　　二、应用需求
　　随着视频技术、安防技术以及IT技术的不断发展，一方面用户对视频监控系统本身的操控体验要求越来越人性化，如高清画面显示、基于事件的录像快速检索精确定位、三维仿真GIS与组态等等；另一方面，用户对视频监控系统的定位也不再是孤立的视频图像采集再现系统，而是安防系统或者其他专业应用系统的有机组成部分，视频监控系统应该与校园车辆管理系统、安防子系统(如报警、门禁、消防等)，或者专业应用系统的其他子系统(如考场管理系统、实验室管理系统等)完成充分的融合互动。
　　此外，随着校园规模的扩大以及多个分校的不断建立，多园区综合安防系统的跨域联网以及统一应用管理的需求也会越来越多。
　　对于校园的安保体系来说，综合安防系统还必须能够很好的适应一线保安――院/系保卫处――校保卫处/校派出所三级安保/监控体系。
　　三、方案架构
　　教育综合安防管理方案主要包括：视频监控系统、车辆管理系统、安防子系统集成及承载网络。
　　（一）视频监控系统
　　前端选型
　　视频监控系统根据学校不同的场景，选用不同功能的IPC，对于大楼出入口的宽动态场景、狭长的走廊、低照度场所均能提供相应功能的产品。尤其针对大楼中常见的个别监控点位超长(超过100米)情况，优化后的半球和枪机均支持不增加任何附加设备即可传输至150米~200米；H.264HP编码格式能够在保证高清图像质量的前提下将IPC的传输码流降至2M(720P)、4M(1080P)，极大的降低存储空间，解决了平安校园项目中采用全高清系统导致存储成本过高的问题；方案全部采用低功耗半球及枪机、低功耗存储设备，节能减排；对于校园周界和园区的长距离传输，提供多种解决方案――光网口摄像机、EPON组网，使得施工布线更加方便灵活；
　　全IP的监控系统架构使系统具有良好的扩展性，有效保护业主的投资；在停车场、学生运动场所等广阔区域，部署3枪1球，实现全景拼接和枪球联动。
　　监控中心/中心机房
　　监控中心具备为各前端视频采集提供图像信息共享的能力，管理、调度、控制整个系统内的图像、设备资源。监控中心可部署如下设备：
　　・视频管理服务器VM8500：完成本地视频图像的接入、认证、权限分配。
　　・数据管理服务器DM8500：成本地存储图像的管理、查询以及点播。
　　・图像管理服务器TMS8500：完成车辆图片的合成和存储。
　　・运维管理服务器IMP8500：完成系统平台运维管理的功能。
　　・智能分析服务器IA8500：完成视频质量诊断和其他智能分析功能。
　　・手机转码服务器TS8500：完成手机预览所需码流的转码与分发。
　　・IPSAN：采用专业的IPSAN设备集中存储，供本地监控中心或上级平台部实现远程调阅。
　　・高清解码器：将实时高清图像解码输出。
　　・拼接控制器：支持高清图像进行拼接、开窗、漫游等操作。
　　・LCD拼接屏：支持高清视频图像、电脑信号上墙显示。
　　多级多域联网监控
　　如果拥有远程分校区需要统一视频监控管理，则远程校区区联网视频监控系统采用分级分域的建设模式，校本部平台建设一级管理平台，下属远程校区部署二级平台，各级的视频图像通过IP广域/城域网实现图像传送。校本部监控中心作为监控一级管理中心，通过该平台完成整个监控系统对下属分校区视频图像资源的联网图像的调度、管理、分发和互通功能；通过视频管理服务器VMServer完成未来分校区新建视频图像的接入、认证、权限分配；通过数据管理服务器DMServer完成对全局存储的管理和查询，对全局存储系统做同一的管理。
　　MSServer流媒体服务器完成实时图像分发和对分校区实时图像的调阅和分发功能。
　　（二）校园车辆管理
　　近年来，随着学校规模的不断扩大，校内人员的增多，学校对外活动的增加，进入校园的公务车辆、教职工的私家车辆不断增多。各类车辆频繁进出，给校园管理带来了压力。为维护校园良好的教学、工作和生活秩序，保障师生员工人身安全和校园财产安全，减少各类事故发生，营建良好的校园环境和停车秩序，本方案结合业界最先进的车辆管理技术，提供校园车辆管理整体解决方案。校园车辆管理包括校园出入口控制收费、校园道路卡口测速和校园道路违章停车管理3个部分组成。
　　教育综合安防管理系统集成校园车辆管理后，可以做到车辆从进入校园到离开校园，所有校园内的行车轨迹得到有效的监控。如果车辆超速行驶、违章停车，监控中心都会第一时间是收到报警信息，及时发现，及时处理。

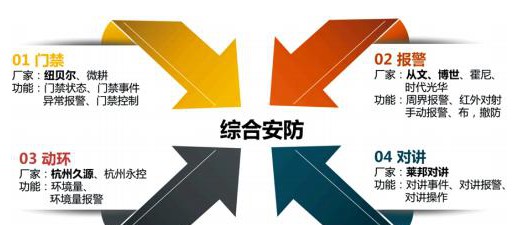

　　大型校园综合安防管理系统开放的平台中间件产品，业务生成和支持方式标准化，可以实现和诸如专业报警、门禁、消防、智能分析等系统的融和和联动，大大丰富了系统的各种应用，例如和智能图像分析系统集成和联动，实现事件行为检测、人数统计、视频诊断、超分辨率等功能；和智能烟火识别探测告警设备集成和联动，在摄像机监视的视场范围内，可以任意设置警戒区域，当有火焰或烟雾出现并达到预设告警触发门限时，产生告警，并联动视频监控系统。
　　宇视科技秉承“客户导向”，坚持以人为本，应用为先的理念，解决方案为人服务，因此综合安防管理平台支持灵活的自定义工作流，再系统接入报警系统、门禁系统、消防报警系统和车辆管理系统等多个子系统后，可以根据高校用户实际的工作需求，自定义工作流，真正的实现技防系统为人服务，最大程度的提高了工作效率，校园发生事件第一时间相应，采取措施，解决学校师生的实际问题。
　　自定义工作流不仅仅是报警联动配置，涉及到手工工作流、计划工作流和报警工作流，可以根据不同的触发条件，执行不同的工作预案。
　　手工工作流
　　学校保安人员，手动执行设置好的工作流。学校的报警，很大部分都是报警电话，校内师生或其他人员，发现学校内打架、偷盗、车祸、着火等情况，第一时间电话通知到保安人员，由保安人员根据报警内容执行不同的报警预案。
　　计划工作流
　　时间点出发，可以按天，也可以具体到时分秒，当时间条件满足后，系统自动执行工作流。例如对于学校周界报警，由于白天误报太高，早8点全部撤防，晚7点全部布防，计划工作流就可以轻松实现，在提高工作效率的同时，也避免了保安人员工作疏漏。
　　报警工作流
　　报警工作流，简单理解就是报警联动，但又不仅限于报警联动。可以由报警系统、门禁系统、消防报警系统和车辆管理系统等多种子系统上报的报警信号触发，也可以系统判断同时满足多种条件后触发。
　　自定义工作作为综合安防管理平台的核心，真正的做到了根据客户实际工作需求，自定义设置，解决用户的所有需求。配置界面简单，可视化编辑界面，比传统的列表方式更直观、美观。而且支持多种工作流内部触发方式：立即触发、延时触发、事件触发等，例如当校园车辆超速报警时，为了不影响司机正常驾驶，超速短信提醒过5分钟在发送。

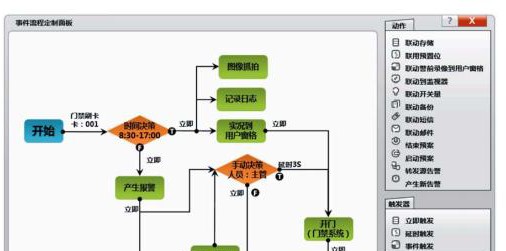

　　自定义工作流的配置界面如下图所示：

　　（三）承载网络
　　监控视频系统作为教育综合安防最重要的系统，由于监控视频流的流量模型与传统网络数据流量模型有较大差异，因此在校园网之外建设视频监控专网是一个好的选择。视频监控专网采用核心――接入两级拓扑，使用高性能交换机(核心可使用高性能交换式路由器)，做到高带宽、低时延、无收敛。
　　对于以校园网作为承载网络的校园监控系统，前端设备可以自动为视频流打上QoS标签，供承载网络完成QoS动作，保证视频流的传送质量。
　　业务功能
　　灵活方便的实时监控
　　・最大25分屏，多种异形布局
　　・支持图像、地图混合窗体显示
　　・支持抓拍与本地录像
　　・灵活的云台控制
　　・数字矩阵控制
　　・双向语音对讲与广播
　　易用高校的回放检索
　　・支持各种倍数的快进、慢进、快退、单帧快进；支持拖拽进度条跳转播放；支持方便的秒级录像搜索、即时回放、多路精准同步回放、联动警前录像回放。
