远程互动教学,主要是依靠网络进行视频音频及文档的实时传输。主课堂的老师进行授课,外地学校学生不仅可以看到听到课堂实况,还可以提问和回答。这种大空间的双向音频交流对音频方案提出了更高的需求。
杭州艾力特音频技术有限公司依托自身音频算法技术,针对远程互动教学这一趋势,推出了远程互动教育音频解决方案。

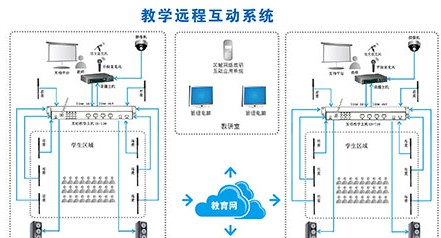

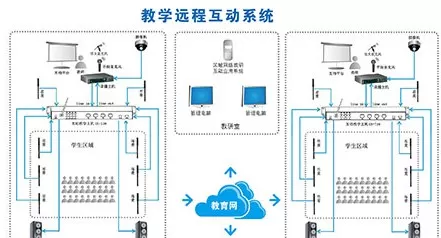

通过音视频及网络技术,实现主讲教室和异地课堂的同步教学,双方交流顺畅。

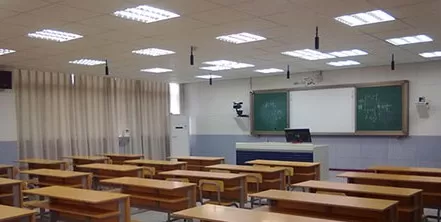

主讲教室及远程教室:教师及学生声音被清晰拾取,降低本地环境噪音,消除回声。老师的声音通过手持麦克风(领夹麦)实现现场扩声,确保无啸叫。课件及背景音乐可以从现场喇叭中放出,并且确保对本地声音的采集产生最少干扰;
异地课堂:配置与主讲教室相同。
系统设计及OS-710的特点
1、OS-710 支持无线麦克风;
2、OS-710 支持8个吊麦的智能混音,只将信噪比好的声音传向远端教室;
3、OS-710 支持闪避功能,能将老师的声音(无线麦),学生的声音(吊麦),远端的声音,课件及背景音做很好的配合,可根据要求突出重点;
4、 OS-710 配备业内一流的回声消除算法,确保无回声,声音稳定无乱切。双向通话效果好;
系统构成
主讲(及远端)教室:

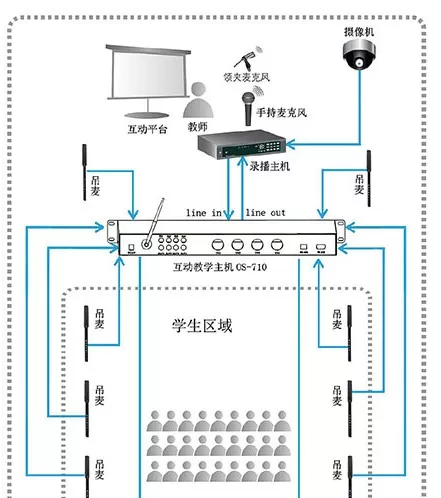

主讲教室端配置艾力特OS-710互动教学音频主机,OS-710的音频输出连接到互动教学主机的音频输入口(将本地的声音传向远端教室),OS-710的音频输入接到互动教学主机的音频输出口(接收远端教室的声音)。本地教室的无线麦克风,吊麦,音箱等音频设备全部连接在OS-710上。
OS-710 支持4只无线麦克风输入,无线麦克风采集老师的声音并且在教室中进行现场扩声。OS-710内置反馈声抑制电路,避免产生啸叫;OS-710支持8只吊麦输入,吊麦用来采集学生区域的声音。8只吊麦输入经智能 混音后合并为一路学生音频;
远端音频(互动教学主机的输出)和其他课件/背景音乐的声音,和无线麦克风的输入实现可配置混音,通过内置2x125W功放,直接驱动无源音箱;
学生音频,老师音频,远端音频,课件(背景)音频四者进行闪避处理,通常来说当检测到优先级高的音频(如老师音频,远端音频)有有效信号时,自动调小低优先级音频的增益;在配合回声消除模块,以此来保证双向沟通的顺利进行;
OS-710的输出可以实现多种配置,学生音频,老师音频,远端音频,课件(背景)音频四者灵活搭配输出。

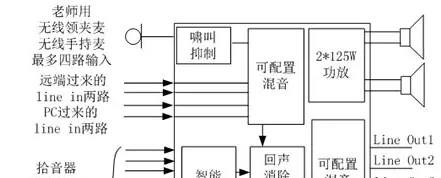

OS-710框图
设备选型
声音采集设备推荐使用吊麦MS-D010或者宽动态范围拾音器KO-280WD。互动教学音频处理器型号为OS-710。无线麦克风、领夹麦克选用艾力特MS-WLxx系列产品。
宽动态范围拾音器 KO-280WD
产品简介:
* Ambient noise cancellation(ANC)环境噪声消除技术,自适应算法降低噪音;
* 对有效声音信号采用宽动态范围处理技术,同时兼顾较大和较小声音信号的处理;
* 内置智能破音保护,主动降低麦克风灵敏度来适应较大音量,减少破音;
* 内置智能AGC电路,对较小音量的声音逐步放大,提升小信号的可懂度;
* 采用高灵敏度数字麦克风,全向拾音、声音清晰、抗干扰能力强;;
*内置高速数字信号处理器,实时处理声音信号,延时小;
* 内置雷击保护、电源极性反接保护和静电保护;
* 符合RoHS标准,在结构上不含有欧盟禁用的危害性物质;
* 通过欧盟CE标准,美国FCC认证,最高检同步录音录像系统建设规范。
产品名称 | KO-280WD |
拾音范围 | 5-150平方米 |
音频传输距离 | 3000米 |
灵敏度 | -28dB |
频率响应 | 20Hz~20kHz |
指向特性 | 全指向性 |
信噪比 | 82dB(1米40 dB音源SPL)52dB(10米40 dB 音源SPL)1KHz at 1 Pa |
动态范围 | 114dB(1KHz at Max dB SPL) |
最大承受音压 | 130dB SPL(1KHz,THD 1%) |
输出阻抗 | 600欧姆非平衡 |
输出信号幅度 | 2.5Vpp/-25dB |
麦克风 | 全向数字麦克风 |
信号处理电路 | DSP数字降噪,AGC自动增益控制,ALC自动电平控制, ANC环境噪声消除技术,WDR宽动态范围处理技术 |
保护电路 | 30KV Air contact ESD、雷击保护、电源极性反接保护 |
驱动能力 | 内置前置放大电路,可直接驱动耳机 |
连接方式 | 3条引线(电源、音频、公共地) |
传输线缆 | 3芯0.5mm² RVVP屏蔽电缆 |
电源电压 | 直流稳压电源DC 12V |
电源电流 | 60mA |
工作环境温度 | -25℃~70℃ |
颜色 | 白色 |
外壳材质 | 金属 |
外形尺寸 | Φ78mm×28mm |
产品技术认证 | ISO9001认证,国家级降噪软著证书 |
重量 | 80g |
符合标准 | 欧盟CE标准,美国FCC认证,最高检同步录音录像系统建设规范,ISO9000认证 |
OS-710 互动教学音频主机
产品名称 | OS-710 | |
音频输入 | 无线音频输入 | 4路无线音频输入,无线话筒或者无线挂麦可选,老师区域声音 |
幻想话筒或者line in | 4路卡农座,可选48V幻象或者LINE IN | |
远程音频输入 | 8路RCA,最大输入电平6 dBV,输入阻抗100K,2路远程,2路PC输入可选。 | |
音频输出 | Line out输出 | 4路RCA,可以根据需要选择老师的声音,学生的声音,line in,远端过来的声音等自由组合 |
产品技术认证 | ISO9001认证, | 国家级降噪软著证书 |
功放(可选) | ||
指示灯 | 电源指示灯 | 电源指示 |
状态灯 | 8路输出状态指示灯 | |
外部接口 | RS232 x 1 | 通过语音激励实现摄像机联动 |
RS485 x 1 | 通过语音激励实现摄像机联动 | |
性能参数 | 反馈声抑制 | 附加稳定增益ASG > 25 dB |
远程回声消除 | 处理回声延迟能力:128ms,回声抑制比: >60dB | |
环境噪声消除 | 稳态噪声消除比:30dB | |
其他 | 频率响应 | 20Hz-20KHz |
最大增益 | 62 dB | |
电源电压 | 12V | |
尺寸 | 宽485×高44.5×深215(mm) |
MS-D010超指向性吊麦
超心型永久极化电容式话筒,专门为需要较宽的频响,高声压值及快速的瞬态响应应用而设计。其频率响应为40Hz到20Hz,能捕捉所有声音,其超心型拾音方式使话筒能隔离来自其他信号的干扰,优质的声学特性也使其成为录音、采访、广播、会议、演讲等公共场所使用的有利工具。
产品名称 | 超指向性吊麦MS-D010 |
产品型号 | 超指向性吊麦MS-D010 |
频率响应 | 40Hz~20KHz |
指向特性 | 超心型 |
输出阻抗 | 250Ω±30% |
最大承受声压 | 139dB声压,1kHz于1%T.H.D |
动态范转(典型) | 115dB,1kHz于最高声压 |
讯噪比 | 70dB,1kHz于1Pa |
幻像供电 | 直流48V |
输出连接器 | 内置式3针卡侬公头 |
外形尺寸 | 20mm |
附属品 | 防风海绵罩,固定安装夹 |
符合标准 | 欧盟CE标准,美国FCC认证,最高检同步录音录像系统建设规范 |
