优特普POE交换机在人民日报社综合业务楼应用方案

　　 项目介绍：

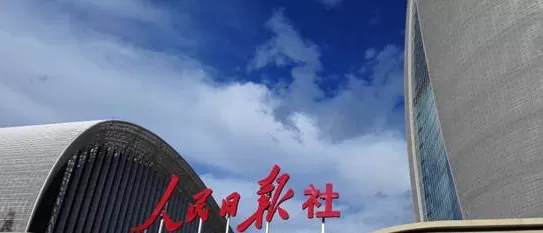

　　人民日报社报刊综合业务楼，又称人民日报社新办公楼，位于北京市朝阳区金台西路，业务楼由国际会议中心、图书馆、报业大厦等一系列建筑所组成，这是人民日报社成立以来最重大的建设项目。建筑造型以圆形为母体，根据场地固有条件变形生成，塔楼的建筑高度为180米。工程从2010年11月30日开工，于2014年5月12日外部装饰全部结束。人民日报社报刊综合业务楼的外形和装修也不断引起社会的热议。是中国国内第一幢全面采用屈曲约束支撑为主要抗侧力构件的高层钢结构建筑。主体结构同时具有平面、竖向不规则，主要构件形态复杂等特性。

　　方案要求：

　　整楼大厦安防系统要求智能化、高清化、网络化。但是网络视频监控设备的安装却受到现场环境的制约，严重影响了网络视频监控摄像头的安装与使用。网络视频监控所用网络摄像头除了需要通过网线来传输视频信号外，还必须全天候为其提供足够的电力。在实施过程中，出现无法提供稳定的电源，而不得不重新设计摄像头的安装地点的情况，而重新设计安装地点可能会导致出现监控死角，使安防监控失去意义。

　　通常情况下，正常工作的网络摄像机需要外接两根线，一根网线，一根电线。而以下情况会导致网络监控镜头无法安装：

　　1、摄像头安装位置无电源。

　　2、摄像头安装的位置有电源，但却是照明电源，无法提供全天候供电。

　　因此，为了解决以上导致网络摄像机无法安装的问题，就是必段解决供电问题上。要想使网络摄像机在预计地点正确安装，就必须解决网络摄像机的供电问题。既然不能正常提供电力，就应该考虑使用网线来给摄像机供电，毕竟部署一条网线比部署一条强电线要容易的多，而且如果使用网线供电，只要数据交换机端的电力不中断，网络摄像机就可以正常工作。使用网线给网络摄像机供电，因此就要用到优特普网电速联POE交换机。

　　方案优势：

　　因为充分利用了优特普POE交换机的优势，因此简单来说整个网络监控系统具有以下优势：

　　1、在给前端摄像头布线过程中只需要安装和支持一条电缆，简单而且节省空间，并且设备可随意移动；

　　2、节约成本，所有视频监视摄像机，都需要安装在难以部署AC电源的地方，POE使其不再需要昂贵电源和安装电源所耗费的时间，节省了费用和时间；

　　3、视频信号与网络信号像数据传输一样，POE可以通过使用简单网管协议(SNMP)来监督和控制该设备；

　　3、POE供电端设备只会为需要供电的设备供电，只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险；

　　4、本系统中用户可以自动、安全地在网络上混用原有设备和POE设备，这些设备能够与现有以太网电缆共存；

　　5、通过优特普POE交换机设备便于管理，当远端设备与网络相连后，能够远程控制、重配或重设；

　　总体来说则主要有简化布线、节能灵活、安全方便便于管理三大优势。那么在该安例中使用的传输设备优特普UTP7224E-POE主要具有以下特征：

　　●提供24个10/100Mbps PoE网络端口，只为支持IEEE802.3 af/at标准的网络设备供电，不用担心会损坏非PoE网络设备；

　　●PoE网络端口支持IEEE802.3 af/at标准，可提供高达30W的功率，可为大功率的红外摄像机供电；

　　●提供4个上联端口，2个1000Mbps光口和2个1000Mbps电口；

　　●上联电口可以方便连接NVR等高带宽的设备；

　　●上联光口预留SFP接口，方便用户选择不同性能的SFP光纤模块，解决远距离传输的问题；

　　●电口传输距离高达150m，方便用户需要远距离连接上一级交换机或者网络摄像机；

　　●高速数据转发，非常适合安防监控大流量视频数据转发；

　　●支持PoE电源控制软件，方便对PoE电源输出检测盒控制；

　　●支持IEEE802.3X全双工流控；支持支持端口自动翻转（Auto MDI/MDIX）功能；

　　●提供web网页控制软件，可以实时监控每个端口的工作状态，也可以操作控制每个端口PoE供电的开通和关断，为布线复杂的工程提供高效的解决方案；

　　●出色的电路隔离保护，防雷能力高达2KV；

　　●安装快捷，操作简单，便于桌面和机柜式安装。

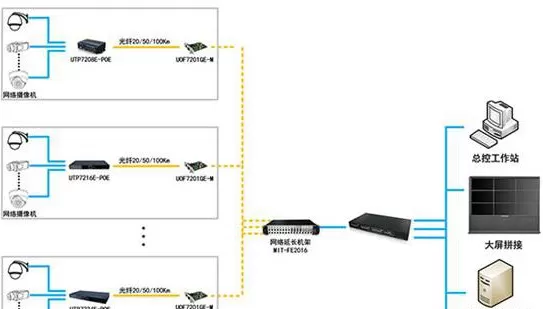

　　方案拓朴图：

　　方案中设备介绍：

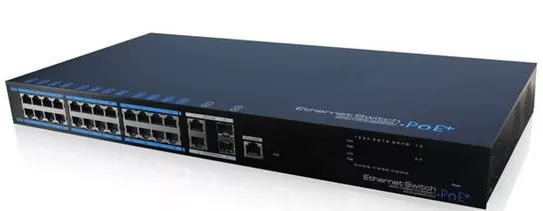

　　优特普POE交换机UTP7224E-POE-L2

　　是一款带PoE供电功能的网管型以太网接入交换机。该交换机同时拥有24个下联口和4个上联口，下联为100Mbps PoE网络端口，上联为2个1000Mbps电口和2个1000Mbps光口，光口可直接插入SFP光模块使用。

　　该产品主要针对高清网络摄像机数据接入和PoE供电而设计，遵循IEEE802.3 af/at标准，整机采用380W大功率PoE供电电源，每个端口能够为摄像机提供最大30W的电源功率，解决摄像机供电的麻烦；该产品具有简洁的Web管理界面，具有QOS、VLAN、端口汇聚、生成树等网管功能；下联口最远传输距离可达到150m，突破了传统交换机100m距离的限制，在实际工程项目中，使产品覆盖范围更大。同时，该产品采用工业级美国进口Marvell交换芯片，保障了交换机整机稳定运行。

　　与普通交换机相比，优特普UTP7224E-POE-L2交换机具有优秀的性能品质，光电混合传输、电口长距离、大功率PoE+供电、简洁Web管理界面以及适应各种复杂环境的防雷、抗干扰能力，是安防网络高清监控以及物联网传输应用的高性价比产品。

　　PoE交换机

　　优特普POE交换机UTP7216E-POE-L2

　　是一款带PoE供电功能的网管型以太网接入交换机。该交换机同时拥有16个下联口和4个上联口，下联为100Mbps PoE网络端口，上联为2个1000Mbps电口和2个1000Mbps光口，光口可直接插入SFP光模块使用。

　　该产品主要针对高清网络摄像机数据接入和PoE供电而设计，遵循IEEE802.3 af/at标准，整机具有250W大功率PoE供电电源，每个端口能够为摄像机提供最大30W的电源功率，解决摄像机供电的麻烦；该产品具有简洁的Web管理界面，具有QoS、VLAN、端口汇聚、生成树等网管功能；下联口最远传输距离可达到150m，突破了传统交换机100m距离的限制，在实际工程项目中，使产品覆盖范围更大。同时，该产品采用工业级美国进口Marvell交换芯片，保障了交换机整机稳定运行。

　　与普通交换机相比，优特普UTP7216E-POE-L2交换机具有优秀的性能品质，光电混合传输、电口长距离、大功率PoE+供电、简洁Web管理界面以及适应各种复杂环境的防雷、抗干扰能力，是安防网络高清监控以及物联网传输应用的高性价比产品。

　　优特普POE交换机UTP7208E-POE

　　是一款带PoE供电功能的非网管型准工业级以太网接入交换机。该交换机同时拥有8个下联口和2个上联口，下联为100Mbps PoE网络端口，上联为1个1000Mbps电口和1个1000Mbps光口，光口可直接插入SFP光模块使用。

　　该产品主要针对高清网络摄像机数据接入和PoE供电而设计，遵循IEEE802.3 af/at标准，每个端口能够为摄像机提供最大30W的电源功率，解决摄像机供电的麻烦；产品下联口最远传输距离可达到150m，突破了传统交换机100m距离的限制，在实际工程项目中，使产品覆盖范围更大；同时，产品还具有整体和单个PoE网络端口按键重启功能，用户无需拔插网线，即能轻松解决网络摄像机死机等故障，方便进行系统维护；同时，该产品采用工业级美国进口Marvell交换芯片，保障了交换机整机稳定运行；其次，可满足复杂环境的使用需要，其工作温度可达-40℃-75℃的工业级宽温；另外，该产品还支持桌面、挂墙和导轨安装方式，可满足不同工程现场对设备安装的要求。

　　与普通交换机相比，优特普UTP7208E-POE交换机具有准工业级的性能品质，光电混合传输、电口长距离、大功率PoE＋供电、一键复位重启管理、工业级宽温、冗余电源满功率以及适应各种复杂环境的防雷、抗干扰能力，是安防网络高清监控以及物联网传输应用的高性价比产品。

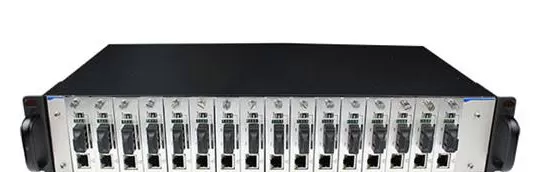

　　网络光电混合传输供电机架MI T-FE2016

　　优特普 MIT-FE2016是一款机架式网络配电机箱，机箱采用19英寸标准2U高度设计，最多可以安装16块光纤收发卡、同轴线网络延长卡等产品，采用双备份电源设计，内置双低噪声风扇，实现24小时不间断工作。

　　该产品是为能满足用户集中供电和管理的的综合网络配电机箱，采用19英寸、2U高度的规格设计，可直接安装于机柜当中；产品设计了16块收发卡的安装槽，可以用于安装光纤收发卡、同轴线网络延长卡等设备产品，可集成16块板卡同时工作提升系统运行效率，并且提高系统美观性和可管理性；板卡之间互相独立工作，均支持热插拔功能，产品广泛应用于安防视频监控、会议系统等工程。

　　与其他产品相比，该产品兼容多种光纤收发卡、同轴线网络延长卡等产品；支持防雷接地端子，提高插卡传输模块防雷能力；最多集成16块板卡同时工作且模块之间独立工作，都支持热插拔功能余电源设计，保障系统持续运行。

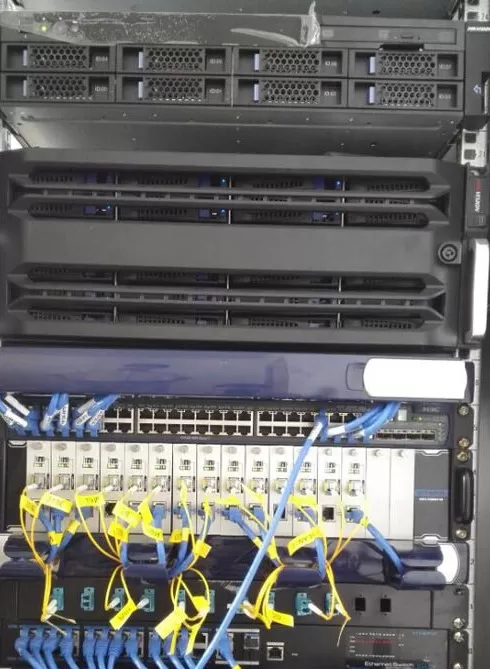

　　现场应用图

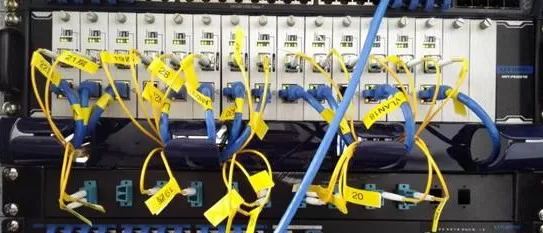

　　现场应用图
