加创安防之监狱网络视频监控系统方案

    一、概述
　　监狱视频监控管理系统是提高监狱安防、技防水平的重要工具，它对于监督犯人的改造、防范监狱内突发事件的发生都起到了不可替代的作用。加创安防网络化监狱视频监控解决方案，可以帮助监狱管理人员随时随地进行整个狱区人员、设施以及环境的网络化监控，及时反映重要部位的实时状况，有效遏制和预防狱内重特大案件的发生，不断提升监狱处置突发事件能力和全面监管水平。
　　本方案旨在利用监狱系统现有的数据传输线路，建设基于IP网络传输的监狱视频监控系统，以科技的手段降低监狱管理部门的工作强度，保证监狱安全，提高对犯人的监督和改造效果。

　　二、需求分析
　　监狱监控的主要作用有：
　　狱舍监控：通过安装在各监区的摄像机，对监区内犯人的活动情况进行24小时监控，同时将图像、声音、告警等信息通过数据网络，传送到监控中心和上级监狱管理部门。
　　执勤监控：对监狱警卫人员的工作进行监控和监督。
　　出入口监控：对监狱的出入口的物流、人流进行记录和监控。
　　对突发事件进行录像，便于事后查询和取证，提高狱管部门处置突发事件的能力。
　　旧网改造：通过对原有模拟监控系统进行网络化改造，使之能够方便地进行全网管理。
　　信息共享：将监控信息的管理并入狱管部门统一的办公平台中，充分实现信息共享、远程调度，提高管理效率。
　　加创安防公司产品包括高(标)清网络摄像机、模拟摄像机、智能网络视频服务器、高清解码平台、智能行为分析系统、车牌识别系统以及CTSV5.0综合网络视频监控管理软件，可以为用户构建一套完整的IP视频监控解决方案。
　　三、系统组成
　　本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。
　　方案充分利用监狱已有的监控设备和资源，在尽量保留现有模拟监控设备的同时，将数字音视频监控的控制和管理，及监控音频和视频图像的处理全部纳入计算机网统一管理。系统采用网络视频服务器通过网络实时传输声音和图像，管理人员可以通过IE浏览器或者电视墙对监狱出入口、围墙、囚室、过道、球场、餐厅、生产车间等进行全方位的远程监控，并可以进行双向对话。
　　系统还具有联动报警功能：在高墙上安装对射探头，在枪械库、大门口和走廊，走道安装红外探头，加上图像移动侦测功能，可以实现对整个监狱布防和设置无人看守。一旦报警触发，可自动切换到相应图像及自动录像，发出声光报警。能够及时的处理突发事件，大大节省狱警的工作压力。
　　同时，在重要区域选用加创安防智能网络视频服务器，设定相应虚拟警戒区域，设定系统布撤防策略、报警联动策略及警情预案。
　　报警处理：
　　当有人入侵警戒区域或跨越警戒线时：
　　监控客户端自动弹出报警窗口，标明入侵者及时间、地点。
　　系统自动触发监控中心内的声光报警系统，提醒监控人员及时按警情预案处置。
　　监控平台自动录像，并记录入侵日志。

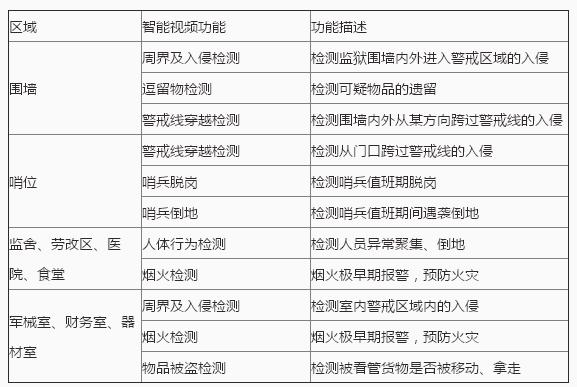

　　智能分析应用：

　　监狱监控系统从结构上划分，一般可分为二级，从上往下包括：监狱管理局为一级总控制中心，二级中心为下属各地区监狱。
　　监狱管理局：负责对各个监狱监控中心实现远程监控、统一调度和管理。
　　监狱监控中心：负责监狱中所有监舍、监狱出入口的管理和监控。
　　其中各个监狱的前端监控点：负责对各监舍、值班室及监狱出入口、工作厂区、食堂等重要场所的音视频、告警信息的采集、编码和传送。
　　传统的监控采用的是模拟化的解决方案，即利用模拟摄像头对现场图像进行采集，通过视频线或者光端机进行近、远距离传输，在监控中心通过模拟矩阵、DVR等设备进行信号提取、线路切换、图像存储、上监视器。这种解决方案的主要问题在于：
　　●无法适应多级网络架构下的集中管理
　　●浪费了传输资源，布线、施工成本高
　　●基于模拟视频的传输易受干扰，难以保证图像传输质量
　　●无法实现远程监控及调度功能

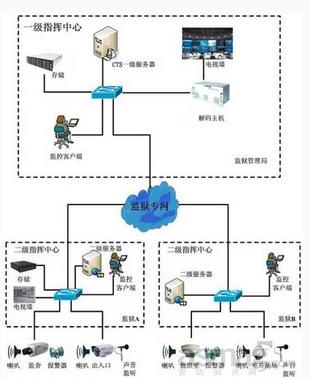

　　采用网络化的视频监控技术，就可以解决模拟监控存在的以上问题，大大提高监控效率和管理水平，同时也大大提高了监控系统整体投资的经济性。我们假设监狱内部已经铺设了数字化的光纤传输网络，在各监控点可以提供10/100M的以太网接口，同时各监狱到上级监狱管理局也有专门的数据传输线路。整个方案构成如下：

　　（一）监狱管理局
　　监狱管理局作为一级指挥控制中心，负责对全市各个监狱情况进行监控。基于网络化的视频监控技术，可以使得监狱管理局的调度指挥能力大大加强。在监狱管理局的一级管理平台上，不但可以对辖区内任意监狱的任意一个监控点的信息进行实时监控、查询、回放，还可以实现统一的用户管理、设备管理、故障管理、存储管理等功能，真正实现分布式监控，集中化管理。例如：辖区内某监区发生报警，在该二级监狱控制中心及监狱管理局一级指挥中心，都可以接到该报警信息，按照事先设定好的突发事件处理预案对该报警事件进行即时处置。
　　监狱管理局的认证服务器，负责对用户统一进行帐号生成、授权、认证，杜绝非法用户对网络的入侵和非法监视。利用加创集中解码平台，可以将以太网传输过来的图像进行解码，接入模拟监视器或者电视墙进行监控。监狱管理局也可以对部分重要监控点视频信息进行远程录像或备份。
　　（二）各监狱监控中心
　　各地区监狱作为二级中心，通过监狱专网与上级监狱管理局一级平台相连接。监狱监控中心配置存储以及电视墙，通过平台接入下辖所有监控前端，负责本监狱设备的统一配置、维护、监控。在二级控制中心，利用CTSV5.0视频管理软件，可以实现对前端设备的配置、图像监控、录像查询、回放、云台控制、虚拟矩阵、多镜头自动轮巡等功能。
　　CTSV5.0视频管理系统支持分布式存储技术。存储可包括两级，一级是可选配带存储功能的视频服务器或者是DVR，另一级是中心IPSAN存储，每一个本地管理中心，根据设置选项保存它所负责的视频产品的音视频录像数据。考虑到线路资源的占用，建议在各监狱监控中心对监控图像进行统一的录像和保存，上级监控中心可以远程查询、调用录像信息。
　　在监狱监控中心，可以利用PC客户端电脑对前端监控点的图像实时监控，也可以利用解码器，将以太网传输过来的图像进行解码，接入模拟监视器或者电视墙进行监控。
　　为了减轻集中存储的压力，系统建议采用分布式存储策略，各监狱设立二级存储中心，存储本级监控录像，监狱管理局设立一级存储中心，有选择的存储一些重要监控点的录像。两级存储可以互为备份，保证存储可靠性。所有存储资源均可由监狱管理局一级管理平台进行统一管理和统一调度。
　　注：各大队可设立分控中心，仅需配置分控PC即可，也可根据需要配置电视墙。整个系统的各个部分均基于监狱内部局域网实现互联。
　　（三）前端监控点
　　监控点分布在各监舍、监狱周界、主要出入口、公共活动场所、生产车间、医院、武警驻地以及看管人员工作生活区。这些监控点均配置视频编码器、摄像机组成监控前端，根据需要还可选择性配置报警器材以及语音对讲设施。所有现场信号均通过视频编码器处理并上传本级监控中心，由管理平台进行统一调度。
　　对于从模拟监控改造为网络化监控的系统，无需在监控点做任何改动，仅需在监控中心配置编码器即可。原有模拟矩阵或DVR与编码器相连接后，就可以把所有监控信号通过编码器处理后直接送入管理平台。这样可以充分利旧，并缩短工期，同时也可以节约监控中心场地，并保证美观和便于维护。
　　当报警装置检测到现场异常，或工作人员发现现场异常主动触发报警装置时，系统将通过报警联动实现相应监控点在监控中心的电视墙切换显示、声光电警示以及录像控制。工作人员也可通过监控点的语音对讲装置向监控中心的值班人员报告情况，并与值班人员进行交流。
　　为了更便捷、更直观、更精确的定位监控点，可将所有监控点分布的电子地图载入管理平台。监控中心以电子地图为导航，可清晰显示布防区域的平面布局及各监控点分布情况，实现图像监控、报警联动、语音对讲、录像检索回放以及系统管理。出现报警时，电子地图上会自动显示相应报警监控点，并在大屏自动显示报警图像。
　　（四）客户端浏览部分
　　监狱内部的领导及相关工作人员经授权后，可利用办公PC通过局域网远程登录并访问整个监控系统的资源，包括实时浏览、摄像机PTZ控制以及点播录像。而监狱管理局和公安局等外部相关人员，则可通过与监狱局域网互联的通信专网远程登录并访问监狱监控系统的实时图像、录像等资源。
　　四、系统特点
　　可以多画面显示实时图象，1/4/9/16等画面格式。支持多画面轮巡功能。
　　可方便快捷的控制前端球机转动，观看任一角度、任一场景的情况。
　　授权用户可以非常简单地用IE浏览器就可以实时观看现场视频。
　　电子地图功能：提供与GIS、GPS系统结合的接口，可以将监控点信息加载在电子地图，只要点击电子地图上该点相应摄像机位置，就可以看到现场的图象，非常方便。
　　本地录像：可以根据设定的录像时间自动录像或是接收视频服务器的报警信号作报警录像。
　　分镜头录像功能：可按镜头为单位设置录像保留时间。
　　串口调度功能：即前端设备可定时自动回位功能。
　　声音双向对讲：可实现与现场双向实时声音对讲。
　　图像抓拍功能：可以对正在监视或正在回放的图像抓拍。
　　录像回放功能：授权用户可通过网络检索回放设备任意时间的视频文件。并支持录像文件下载到客户端本地的功能。
　　灵活升级：CTSV5.0视频管理系统基于开放式标准设计，提供了监控点数无限升级的可能性，系统容量不再依赖于传输及节点设备，只有有网络的地方，就可以做到任意扩容，随时接入。
　　经济型架构：CTSV5.0视频管理系统基于IP架构，网络摄像机、视频服务器通过双绞线或者光纤传输，不需要额外铺设长距离视频线和控制线到监控中心，实现高效、低成本的管理，节省了系统投资和施工成本。
　　安全性高：视频管理系统提供多种安全认证方式，确保用户访问的合法性。
　　可靠性强：硬件遵循电信级产品设计理念，其嵌入式操作系统、模块化结构设计，大大提高了设备稳定性和可靠性。
　　开放式接口：CTSV5.0视频管理系统提供相关接口，支持二次开发。可以将视频监控功能融入狱管部门的统一的管理平台中。
　　智能化应用：视频管理系统支持视频分析、物品遗留、非法闯入、特定区域逗留、绊线等告警信息，启用不同的报警预案，真正实现了智能化应用。
