民生银行广州分行智能门禁安保系统应用解决方案

项目概况

截至2011年3月民生银行广州分行已设立了二十多家市内支行，100多个自助设备网点，在东莞、佛山分别设立了异地支行，在中山等地筹建了二级分行。因业务拓展，广州分行于今年3月份迁入新办公楼民生银行大厦。新建成的民生大厦位于珠江新城猎德大道，是一座多功能的现代化综合办公大楼，总面积达4.3万平方米，地上24层，地下4层。大楼设计原则上秉持：1、先进性，2、高度集成化，3系统稳定性，4、开放性，5、分布式控制，集中管理，这几个主要的原则;充分考虑银行的实际情况，在满足实用性要求的前提下，力求提供安全、高效、先进的、现代化、智能化的高安保智能门禁控制系统。

客户需求

广州分行智能门禁综合安保系统需要在统一的系统和管理平台内实现对整个分行办公大楼内的重要出入口、警报区域、视频、电梯控制进行统一的监控和管理，同时还需对各支行和二级支行区域内的重要出入口、警报等进行统一监管，所以数据全部汇入分行的监控报警中心统一实施管理。目前大部分的支行和网点已经统一到分行集中管理，其他二级分行或支行也将逐步并最终完全接入分行监控报警中心，实现分行对各个支行和二级分行受控区域的完全实时联网监控。

智能门禁综合安保系统具体需求主要涉及以下几个方面。

发卡许可证管理

发卡中心包含卡制作、发行、挂失、注销等功能。

出入口控制和管理

在智能门禁控制器上存储持卡人进出各通道门的权限和有效时段信息，管理人员可以自由地设置持卡人(或访客)进出各门的权限、有效时段、及用卡、卡+密码、生物识别(指纹、掌型)等开门方式。所有的门禁事件记录自动实时上传，作为进出统计或事故核查的依据。当火警触发时可自动打开设定联动的通道门。对现金区、金库等重要地区或部门进行严密监控及控制。可设置生物识别验证和多重身份验证，实现门点互锁控制，防止歹徒尾随进入。可设置胁迫码在人员受到歹徒挟持时，通过输入胁迫密码发出无声警报。

电梯控制

在电梯内设置电梯控制系统进行人员管制。通过身份验证后才可以按动授权楼层的按钮，进入所在楼层，可设定时间段控制在指定时间内自动释放控制，当电梯控制系统故障时，系统可自动脱离，恢复为不控制状态。

　　报警监控和管理

在银行重要布控域设置报警探测器，接入报警主机，并对其进行实时监控，系统可设置各种报警输入类型，多个独立报警区域，报警防区可通过时间或事件驱动自动布防或撤防，系统具备完善的自检模式，确保报警主机和探测器的工作状态正常。报警触发时可和出入口控制系统、电梯控制系统联动，如在发生**警报时可将相关通道门死锁，或将某些用户的卡片的权限取消或锁定，或将所有电梯的楼层按钮功能全部锁定。报警触发信号除发送监控报警中心外，还可发送至110接警中心。

视频联动

软件内部集成视频监控功能，可在门禁和报警事件发生时通过设定的联动管理和前端的硬盘录像机或后端的矩阵系统进行视频联动控制，通过视频核实。

银行HR系统对接

在指定位置读卡的记录可以作为员工的考勤记录，通过ODBC的方式，人员数据、读卡记录等信息和银行的HR平台系统实现同步。

实时联网，统一管理

所有的门禁控制设备、报警设备均要求实时联网，数据实时上传，在一个统一的平台实现管理。

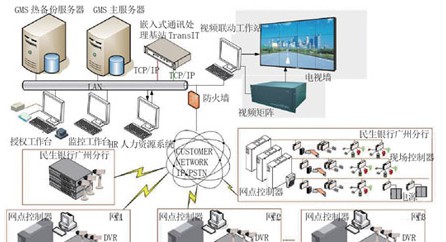

系统架构和系统效益

根据民生银行广州分行的实际情况，智能门禁综合安保管理系统是建立在大厦结构化综合布线系统之上，运用计算机网络技术、通信技术、工业控制技术及非接触式IC卡技术，将大厦内已经各网点的各项服务设施连接成为一个有机整体。

系统的结构四层为：

1、管理层：包括GMS 服务器、热备份GMS服务器(可选)、工作台。各管理终端居于系统的高速管理信息域，采用以太网，通过路由器可连接企业局域网和广域网，包括Intranet和Internet。实现各个控制终端的实时监控。

2、嵌入式通讯处理基站：可实现最大6400个门禁报警终端的数据通讯实时处理，完全不依赖于PC 即可实现全系统的的全局式控制，完全杜绝大数据量通讯时对上位机PC通讯堵塞而造成系统崩溃的隐患，并提供多种通讯协议。将指定警报资料发送至第三方报警监控中心。基站支援TCP/IP 、RS232、RS485、PSTN等多种格式和管理层和区域控制器层通讯，设备提供双网口备份通讯接口。

3、区域控制层：区域控制层主要由网点控制器组成，区域控制层也采用以太网和嵌入式通讯处理基站进行实时通讯，同时可采用电话线或GPRS进行三重备份通讯。网点控制器可提供门禁和报警控制全套集成方案，采用独特的双32CPU处理器和热备份闪存系统。每个网点控制器可支持64道通道门控制，256个报警输入，64个报警输出，可管理各种I/O现场控制模块进行各种智能控制，可支持最大授权数为256000个用户。

4、现场控制层：现场控制层主要由各种现场功能控制器构成，在广州分行用到的功能控制器有双门读卡模块、单门读卡模块、警报控制模块、电梯控制模块、警报键盘、RS485总线扩展模块。现场控制器采用RS485环形总线的方式和网点控制器进行通讯。创造性地采用主动发送和轮巡(Polling)并用的通讯方式，大大地提高了网络通讯的速率和安全性，克服了传统RS485网络只能采用轮巡方式通讯的低效率之弊。

通过监控中心的GMS智慧门禁综合安保管理平台实现对各子系统进行统一管理和监控。监控报警中心采用基于嵌入式通讯处理基站，并考虑冗余设计，系统能够满足常年连续不间断运行的需要。系统配备了多媒体电子地图功能，能够虚拟监控现场，并以声光显示报警点及网络上遭受破坏点的具**置。监控报警中心留有保证自身安全的防护措施和进行内外联络的通讯手段，并设置了紧急报警装置和留有向上一级处警中心报警的通信接口。由此为广州分行建立了一套**主动防范和被动防范手段为一体的立体式高技术安保系统。
