银行联网视频监控系统解决方案

　　一、需求分析

　　1. 该项目是银行系统为了防止并及时处理突发情况而建立的一套综合防范体系。要求在总部监控中心能够集中监管下属各个营业网点的监控图像和报警信号。

　　2. 监控点数众多，监控对象类型不统一。系统中包括了16个市分行监控中心下属的各个营业网点、办公楼、自助银行、ATM机等，因此系统较庞大繁杂，监控任务和管理任务较重。

　　3. 监控中心的多级性。在设立总监控中心的基础上，各个分行还要设立多个分监控中心，形成多层次的监控终端。各级监控中心，由于所管辖的网点数量不同，在系统中所处的地位不同，因此相应的管理职能和管理权限也不同。在实施监控要求时，彼此既相互独立，同时行使监控职权时互不影响和干扰，又相互兼容和联系，能够相互协调，相互配合，对各种情况保持及时的互动沟通。

　　4. 监控手段的多样性。各个监控点涉及图像、语音监控和报警探测监控，要求建立一个高科技的全新防范系统。

　　5. 系统以报警/接警任务为主，视频图像为辅。由于该系统较庞大，且覆盖范围较广，“各分监控中心和总监控中心”与各个监控网点之间受传输距离限制，只能利用网络进行联系，而各个监控网点的现有环境(网络条件)又不相同，因此，方案设计时，应充分考虑各种带宽条件，保证能够在最差条件下首先实现根本要求――报警信号的传送和接受，此外，在带宽承载范围内附加视频图像的传送和接受功能。

　　二、方案设计

　　(一) 建立多层次的分布式监控系统

　　主要是整体系统的构架问题。我们要建立的系统，不仅能够实现对前端所有网点的有效监控，即监控中心不仅能够接收到各个监控网点传来的图像、语音、传感器等监控信号，而且更重要的是解决如何对这么多网点、这么多监控中心进行有效管理。因为，对于这个庞大复杂的监控体系，前者功能的实现，相对来说，反而是容易做到的，而难点和关键问题，就突出表现在如何建立一套完善的、全面的综合管理平台(软件)，能够将所有监控网点的设备资源、所有终端的用户资源，以及各种系统信息、设置和规则，进行有效整合，真正实现一个有序、高效、灵活、便捷的指挥管理体系。因此，我们除了选用先进的核心设备――“多媒体数字监控主机”以外，更应该注重系统综合管理能力或管理平台的构建。

　　这里，我们引入“IDRS的分步式综合管理平台” 。

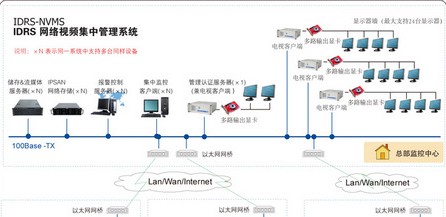

　　1. 系统结构图

　　2. 系统重点部分简介

　　(1) 前端设备

　　这里主要指安装在各个营业网点的摄像机、镜头、云台、护罩等周边设备，以及负责将采集的音视频信号转换压缩成数字信号进行本地存储或进行网络上传的“IDRS-7016HE-D高清嵌入式硬盘录像机”(本身可存储)和“IDRS40Xc系列网络视频服务器” (本身无法存储)。这里我们选用的IDRS系列产品均采用当前国际最先进的H.264压缩技术，该技术是在MPEG-4等原有基础上发展起来的新型视频编码标准。H.264格式克服了MPEG-4技术和H.263技术的弱点，在混合编码的框架下引入了新的编码方式，提高了编码效率，面向实际应用。和其他压缩格式相比，H.264格式的闪光之处是：采用帧间编码，是可变块大小的运动补偿预测技术;帧内编码，是多方向的空间预测技术;环内滤波器，可去除块效应;4×4的整数正交变换及相应的量化策略;改进的运动矢量预测编码;更加高效的编码器(CABAC/CAVLC);基于率失真的编码优化技术(RDOpt)等。因此，无论进行本地监控、存储，还是进行网络上传，实现集中联网监控，都具有无可比拟的优势。另外，由于它是两大国际标准化组织的共同制定的，其应用前景应是不言而喻的。

　　(2) 接警主机

　　在某些大型集中联网监控项目中，往往受带宽限制，无法联接所有网点的图像监控信号。同时，在监管上，没有侧重的监看所有图像不仅造成监控任务过于繁重，而且也是不科学的。因此，系统的功能要求自然就偏向于对报警信息的即时监控，并配合报警图片/图像的上传和纪录。

　　“接警主机”是指设置在各级分监控中心和总监控中心的“接警服务器” ，它由多媒体计算机和“接警软件” 组成。负责随时接收前端网点上传的各种报警信号，并以多种方式向监控中心进行告警，如声光告警、拨号告警、电子地图告警，以及发送短信、报警图片等，还可对上传的报警图像自动进行显示、录像，以便事后查证。接警中心同样受“中心管理服务器”的管理，根据监控中心级别和权限的不同，各个接警主机负责接收的报警数量、告警方式都可能不同。通常，总监控中心的接警主机，其接警数量和接警任务是最多的。同样受到当前网络带宽的限制，一台接警主机最多监管256台前端设备(DVR或DVS)上传的报警信号。报警主机主要通过强大的电子地图方式将各网点的摄像机/探测器进行“报警定位”，以便在发生警情时，以最直观最清晰的方式迅速辩明报警点。

　　目前，系统内为“二级电子地图”，即“网点分步电子地图” 和“网点内部子地图”。通过上级“网点分步电子地图”根据电子地图的方位显示，很容易确定报警方位。
