一、项目简介
本项目是为银行办公大楼提供一套以太网传输系统，以便专门解决网络监控的传输和实施；本项目有200个网络高清摄像机，全部为300万高清网络摄像机。因此，如何分配设备资源，配比最优化的方案，使得项目在传输系统中获得最佳性价比，惠智光达高清传输方案成为项目实施的关键所在。
二、传输系统实施要求
本项目为一座九层银行办公大楼项目。该银行办公大楼的监控区域范围，包括：柜员监控、金库监控、行政办公大楼监控、公共过道区域监控、电梯监控，地下停车场监控，按照客户要求，每层布点摄像机22-24个之间，九层楼共布点200个摄像机。
具体要求如下：
1—摄像机以及图像要求，基本如下：
• 200个网络摄像机采用300万摄像机；
• 传输系统为200路高清图像的显示、传输及存储提供服务；
• 系统保留扩展接口，可以对接其它系统，形成统一管理；
2—传输系统部分，也要求具有模块化设计理念，达到集中管理和监测；
3—中心处理设备要具有WEB管理功能，可实现安全管理，日志操作，VLAN划分等功能；
三、传输系统的实现
为了满足客户的需求，保证图像在传输当中，对资源的占用比较均衡，我们将传输部分分为以下三部分：前端接入、汇聚接收、中心处理。整个传输系统采用TCP/IP的协议。
1—前端接入：
前端接入，连接前端网络高清摄像机。大楼主体内的摄像机比较有规律而且比较集中；接入的布线方式，采用星型布线，简便、节省开销。
根据以上要求，大楼主体内的接入设备，采用：惠智光达高清9台EW-HD24T。每层楼各弱电竖井各放一台；该设备具有以下特点，能够满足客户对前端接入系统的需求：
A—提供了24个10/100M/1000M自适应的电接口；
B—提供了1路单芯SC千兆光接口C—机架式安装，可安装于楼层设备间机柜中
EW-HD24T
2—机房汇聚接收：
每个区域的图像信号，将通过单芯单模光纤，传送至酒店监控中心；
根据传输系统的配置和要求：
A—汇聚接收系统，能够接收EW-HD24T传回的图像，以及能够分配足够的资源；
B—最大限度的提高设备的性价比；
C—保持设备的拓展接口，以备后期增加容量；
根据客户的以上需求，汇聚接收设备，采用以下设备：EW-HD1GR-5、选定的设备具有以下特点，能够满足客户对汇聚接收系统的需求：
惠智光达高清9台EW-HD1GR-5（集中插在一个机箱中）
(1)—单芯FC千兆光纤接口+1个千兆RJ45铜口，满足光纤接入，和数据上行传输的需求；
(2)—采用插卡式安装，安装于19寸机箱，整齐、方便、易于管理；
EW-BX16-HD
汇聚接收系统整合了该大楼内的所有区域的高清图像信号，仅仅通过9芯单模光纤，实现了200路300万高清图像的传输，满足了客户的传输要求，节省大量的施工时间，缩短了施工周期；特别是机房中心的整洁的布线设计，赢得了客户的赞扬。
3—中心处理：
中心处理的设备选择，是客户最关心的问题，要满足以下功能：
A—带载200路300万网络高清摄像机；
B—提供方便的WEB管理和VLAN划分；
C—有足够处理能力和接口能够应对系统拓展。
根据客户的以上要求，中心处理设备，采用惠智光达高清1台EW-HD24T-EI；该设备具有以下特点，能够满足客户对中心处理系统的需求：
(1)—24个千兆RJ45铜口，满足200路高清图像的带载需求；
(2)—具有WEB界面的网管功能；
(3)—4个万兆SFP接口，有足够能力应对系统扩展。
中心处理系统，带载处理了200路高清图像的传输，同时满足了系统拓展的需求，最大效率发挥出设备的优势，体现了设备的高性价比。
EW-HD24T-EI
四、传输系统的优点
本传输方案的优点体现在以下几点：
1、机房布线简洁整齐，9根光纤+9根RJ45跳线，为该传输系统的用线总量；
2、采用专利技术的惠智光达EW系列设备，根据图像的带载数量为核算基础，高效保证传输质量和带载数量；
3、系统设计结构简单，施工简易，维护方便。

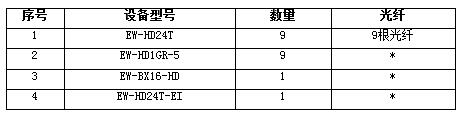

五、惠智光达高清传输系统设备连接图及设备清单
六、售后服务
在售后服务方面，严格按照ISO9000认证所建立的售后服务体系，为客户提供全面、迅速的服务响应。
硬件设备
全部EW系列产品，均为三年质保；
软件系统
网络管理软件，为客户提供免费网上升级服务。
T：400-660-3755
支持7*24小时服务
七、主要产品参数和指标
