深圳大亚村视频监控设计方案

【安防在线 www.anfang.cn】　　平安深圳建设为平安大运奠定了基础。大运会作为深圳的盛事，安防系统的搭建也就成为众厂家一展身手的舞台。2011年深圳大运会共有20个比赛场馆，11个训练场馆，大运中心、大运村内设施完善。大运村位于深圳市龙岗区的深圳信息职业技术学院（以下简称“信息学院”）新建校区内，使用范围占地约49.2万平方米，总建筑面积约47.8万平方米。大运村东西长约1171米，南北宽约768米。按照功能类别和安保等级，大运村分为运行区、国际区、居住区和后勤保障区。在2011年大运会期间，大运村预计将接待来自世界各地的约10000多名运动员和随队官员，为他们提供住宿、餐饮、娱乐和交通等综合服务。而在大运会结束后，所有的赛时规划将转换为高等学院使用。

为此次大运村设计的视频监控系统包括科技楼、教学楼、图书馆、会堂、教研楼、南区办公楼、学生宿舍ABCDE栋、食堂ABC、商业中心、教工宿舍、医院、综合楼、体育场、体育馆等单体建筑。根据功能区域设置分控中心，北校区（一标段）的控制中心设置在图书馆首层；南校区（二标段）的控制中心设在教研楼首层；东校区（三标段）控制中心设置在学生宿舍C栋监控中心；大运会运行区单独设置监控中心，位置在综合服务楼首层。体育场和体育馆各设置自己的监控中心，各分控中心负责集中管理本控制区域内的安保控制点，各分控中心之间通过安保专网连接，确保各安保子系统信号可以通过网络上传。

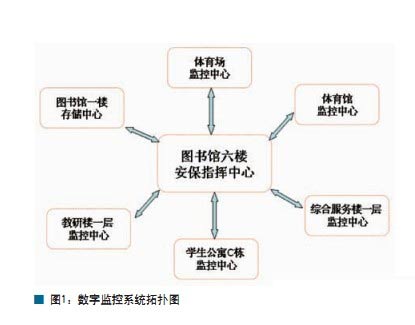

此次设计的系统是一个基于网络的数字监控系统，它建立在内部专网上，经济、安全、可靠、易于维护。该系统共有6个视频监控中心，大运期间在图书馆六层设置安保指挥中心，图像信息通过光纤传送到指挥中心进行控制监看。系统总拓扑图如图1。

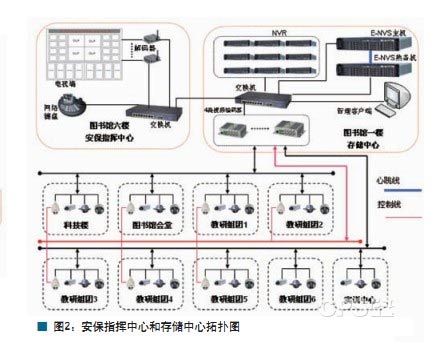

作为大运村的安保指挥中心和存储中心，大运村一标段图书馆六楼安保指挥中心、图书馆一楼存储中心，其前端设备分布在：科技楼、图书馆会堂、教研组团1、教研组团2、教研组团3、教研组团4、教研组团5、教研组团6、实训中心，前端视频利用光纤传输到存储中心进行编码处理。系统拓扑图如图2。

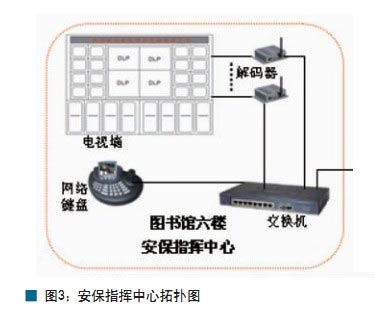

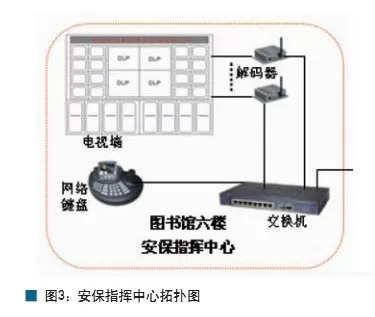

安保指挥中心利用金三立网络键盘可控制前端所有的摄像机、云台，并进行任意视频上墙。中心电视墙由24台金三立21寸、2台42寸监视器组成，为了方便扩充和管理，全部采用单路视频解码服务器。安保指挥中心拓扑图如图3。

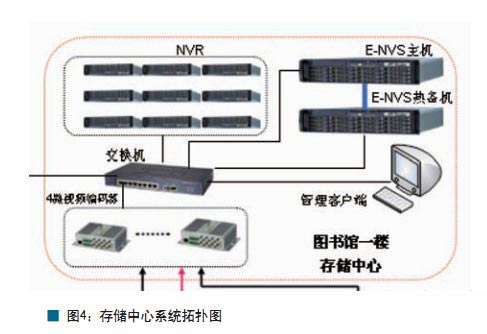

视频存储中心由网络平台、扩展存储NVR、四路编码器、网络键盘、单路解码器、管理客户端组成，共需管理394路视频信号和67路控制信号。存储中心系统拓扑图如图4。

以上各系统具有如下特点：

系统多样化的设备接入网络平台后可进行统一管理，并且平台系统采用基于LINUX下的嵌入式结构开发，系统安全、稳定。

系统扩容方便，日后扩容只需要扩展NVR并将其注册到系统平台即可。

此网络平台、NVR支持热插拔、RAID5存储功能，当存储硬盘损坏而定导致数据丢失时，可以根据校验位而恢复数据以保证数据的安全完整性。另外，网络平台还支持双机热备，当主机因为各种原因出现宕机，那么热备机将自动快速的接管视频服务，主、备机之间以心跳线进行连接并安装热备软件，以保证视频服务24小时不间断。

该系统还进行了联动报警，并会在电子地图中自动弹出报警视频。除以上所述特点，此视频监控系统还具备录像和录像回放功能、巡更功能。另通过用户的权限管理，系统的安全性更高。

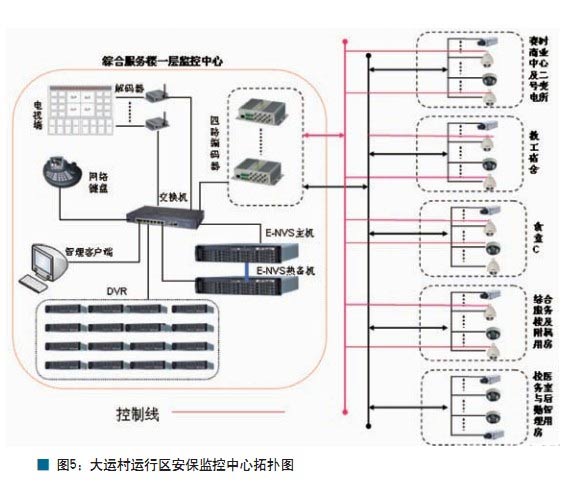

和以上指挥中心系统类似的是，其他分控中心，如体育场、体育馆、综合服务楼、学生公寓、教研楼等监控中心也都采用由网络平台、扩展存储NVR、网络键盘、管理客户端、单路解码器、电视墙等组成的整套监控系统，并通过接入前段摄像机，实时稳定的进行现场监控和管理。大运村运行区安保监控中心拓扑图如图5。
