泸州市博物馆安保监控系统解决方案

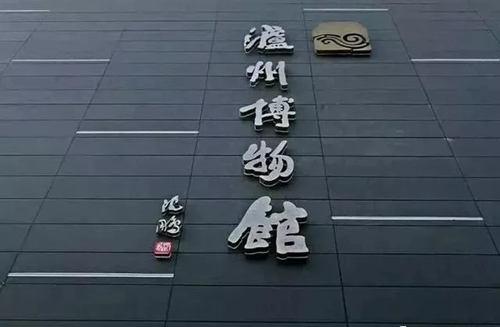

泸州市博物馆成立于1984年，与成立于1980年的泸州市文物保护管理所合署办公。泸州市博物馆新馆建成于2000年，位于江阳西路37号，交通便利，环境优美，是中央美院、北京语言大学、四川美院、重庆大学的教学实习基地，是国家文物局重点支持的博物馆之一，建有全国108座国家历史文化名城中唯一的名城保护专题馆–“国家历史文化名城泸州展览馆”和全国唯一的蒋兆和纪念馆。

    高清视频传输系统规模

泸州市博物馆建筑面积10500平方米，是国家文物局重点支持的博物馆之一。现有馆藏文物万余件，其中古字画藏品数量居全省第二。一楼展厅面积1300平方米，长年为商家、艺术家们举办各类展览展销，是泸州市区举办各类展销的理想场所。

根据一般博物馆的安全技术防范管理的需要，设计对建筑物的周界、出入口，建筑物内的重要通道、重要区域出入口以及重要的办公室、库房、展厅、文物修复室、文物卸运区等部位设置百万像素高清摄像机及拾音器进行24小时音视频监测，记录，保证文物运送过程的无盲区监控，特别是文物卸货平台必须进行无盲区监控，并适当运用一些智能分析功能，如人流量统计、物品丢失/遗留报警、分类智能检索等。

前端摄像机根据博物馆的风险等级、重点区域的划分，配合入侵报警系统、出入口控制系统、在线电子巡查系统、防爆安全检查系统、资产定位系统等安防子系统，由综合安防管理软件平台进行图形化集成管理和联动控制。

传输系统需求

前端摄像机是整个博物馆视频监控系统的原始信号源，主要负责对博物馆周界、监视区、防护区及禁区的各个监控点现场视频信号的采集及网络化处理。前端的选型设计将博物馆实际监控需要，选择合适的产品和技术方法，保障视频监控的效果。

对于博物馆监控环境以及博物馆的视频监控系统架构，传输信号均为以太网信号，信号传输线建议如下：

1、室外场所一般距离监控中心较远，且因进监控中心信号有防雷的要求，宜选用光纤传输方式传输信号，可有效避免视频信号受到雷击和静电干扰和破坏，确保视频信号的稳定可靠的采集和传输；

2、室内监控点到弱电机房交换机距离小于100米时，建议采用超五类双绞线方式传输;大于100米时，建议成对使用光纤收发器进行远距离的信号传输。

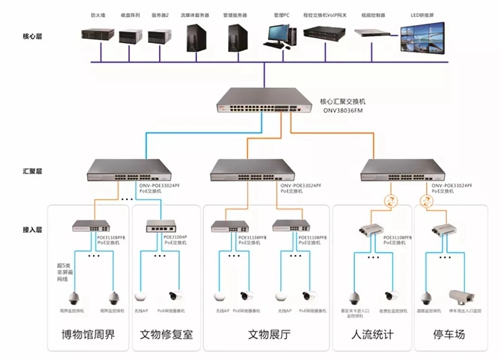

光网视解决方案

1、拓扑架构：采用星型拓扑结构组网，实施两层架构，简单拓扑增强系统稳定性；

2、带宽配置：接入层采用百兆下联、千兆上联POE供电交换机，搭建最高配置带宽链路；

3、链路介质：链路通信全部采用光纤与网线混编使用，接入层千兆上联，带宽保障，无干扰，易扩容；

4、设备配置：接入层采用光网视1光1电千兆收发器(ONV1110-SCX-O)、4口百兆PoE交换机(POE31004P);24+2千兆POE交换机(POE33024PF);8+2百/千兆POE供电交换机(POE31108PF);汇聚与核心层采用36口三层网管万兆核心以太网交换机(ONV38036FM)。

产品介绍

光网视1光1电千兆收发器ONV1110-SCX-O

1、全千兆设计，1个千兆自适应电口，1个千兆 SFP 扩展槽

2、支持 IEEE802.3x 全双工流控和背压式半双工流控

3、RJ-45端口10/100/1000M自适应，支持极性自动翻转

4、支持 MAC 地址自学习功能，自动更新功能

5、背板带宽：1Gbps (无阻塞)

6、MAC地址：1k

7、支持全双工和半双工自动协商方式

8、IP30防护等级，散热性能优良的镀锌机壳(防腐、防锈、抗干扰)；

9、通过3C、CE、FCC、ROHS产品认证，公司系列产品通过ISO9001质量体系认证，严格把控产品生产流程，产品使用稳定可靠；

10、低功耗设计，采用绿色以太网节能技术、光电互控技术、晶片温度检测技术等，提高产品稳定性；

11、网络传输性能优化设计，Cat.5e非屏蔽网线轻松实现100米以内信号传输，无需额外配置，轻松实现光/电转换(0-100km)高速远距离传输；

12、每端口均有功能指示灯，可实现快速判断端口连接或故障状态。

光网视4口百兆PoE交换机 ONV-POE31004P

1、背板带宽1.2G，交换机包转发率0.75Mpps@64byts，采用无阻塞架构设计；

2、采用美国Microsemi公司军工级智能以太网供电芯片方案，全协议执行IEEE802.3af、IEEE802.3at国际标准；

3、高可靠网络性能设计，抗干扰能力强，自动抑制网络风暴侵袭，保证数据可靠传输；

4、高标准以太网供电智能模式设计，智能识别连接终端(安全)、功率分级(节能) 、过流过压保护(永不烧设备)；

5、网口浪涌保护4KV,电源输入端口浪涌保护6KV；

6、IP30防护等级,镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击)；

7、桌面，壁挂安装方式，使用安装方便(配置安装挂耳)；

8、可选外置满载开关电源适配器，电源功率冗余量为15%；

9、存储转发工作模式(64～1536帧长范围内均可达到线速)；

10、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告;

11、产品投保太平产品险，以太网供电承诺永不烧坏接入设备；

12、网络传输性能优化设计，Cat.5e非屏蔽网线轻松实现100米以内信号传输；

光网视10口百/千兆POE供电交换机 ONV-POE31108PF

1、8*10/100M POE电口+2个千兆光电复用口供电交换机；

2、支持IEEE802.3af/at标准;单端口最大提供30W的功率；

3、4KV端口防雷、6KV静电防护和抗干扰能力；

4、背板带宽14.8Gbps，交换机包转发率4.17Mpps@64byts，16K MAC地址，采用无阻塞架构设计；

5、采用台湾公司企业级以太网交换机芯片方案，全协议遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z国际标准；

6、采用军工级Microsemi PoE芯片方案，智能化供电管理，自动识别AF/AT设备，自动识别PD功耗，有效降低故障率，增强系统稳定性，降低系统功耗；

7、网口浪涌保护4KV,电源输入端口浪涌保护6KV；

8、IP30防护等级, 镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击)；

9、桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境;

10、内置企业级满载开关电源，电源功率冗余量为20%；

11、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告；

12、网络传输性能优化设计，上联口采用2个千兆光电复用口，连接使用及维护方便；

13、即插即用，无需配置，简单方便；

14、用户可通过电源指示灯(P)、PoE工作指示灯(PoE)、端口状态指示灯(Link)，轻松了解设备工作状态；

15、支持壁挂式、桌面式及19寸机柜安装多种安装方式；

光网视24+2口千兆POE交换机 ONV-POE33024PF

1、背板带宽52G，交换机包转发率38.69Mpps@64byts，8K MAC地址，采用无阻塞架构设计；

2、采用台湾公司企业级以太网交换机芯片方案，全协议遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z国际；

3、采用美国Microsemi公司军工级智能以太网供电芯片方案，全协议执行IEEE802.3af、IEEE802.3at国际标准；

4、高可靠网络性能设计，抗干扰能力强，保证数据可靠传输；

5、网口浪涌保护4KV,电源输入端口浪涌保护共模6KV；

6、IP30防护等级, 渗锌金属机壳(防腐、防锈、抗干扰，抗冲击)；

7、桌面、19寸机柜安装方式，安装与使用方便简单；

8、内置400W企业级满载开关电源，电源功率冗余量为20%；

9、存储转发工作模式(64～1536帧长范围内均可达到线速)；

10、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告；

11、产品投保太平产品险，以太网供电承诺永不烧坏接入设备，质量保证，终身维护；

12、网络传输性能优化设计，Cat.5e非屏蔽网线轻松实现100米以内信号传输;独特千兆光纤级联端口，连接更便捷;(级联SFP光模块LC接口，方便光纤长距离接入)；

13、公司产品通过ISO9001质量体系认证，严格把控产品生产流程，产品使用稳定可靠；

14、行业内第一大生产厂商，与售后服务可靠、无忧；

光网视网管型36口百/千兆工业级以太网交换机 ONV38036FM

1、24*10/100/1000M电口+8*GF千兆光纤口+4*10G万兆 SFP+ 网管交换机；

2、交换机背板带宽：598Gbps ; MAC地址表：32K ;包转发缓存：32M；

3、支持IEEE 802.1Q VLAN，QinQ，Voice VLAN，用户可以按需求灵活划分VLAN；

4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法；

5、支持ACL，支持IGMP V1/V2组播协议，支持IGMP Snooping，MLD Snooping满足多终端高清视频监控和视频会议接入需求；

6、支持组播VLAN、组播过滤，高效传输数据，节省网络带宽，降低网络负载；

7、支持IP地址、MAC地址、VLAN和端口四元绑定，对数据包进行过滤；

8、支持ARP防护，支持802.1X认证，支持端口安全，当端口学习MAC地址数量控制，防护各种网络恶意攻击；

9、支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份;支持G.8032，支持<20ms快速环网保护；

10、支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性；

11、支持Web网管、CLI命令行，SNMP(V1/V2/V3)等多样化的管理和维护方式；

12、支持RMON、系统日志、端口流量统计，便于网络优化和改造；

13、支持线缆检测、Ping检测，支持LLDP，方便网络管理系统查询及判断链路的通信状况，支持NMS平台软件集中管理；

系统优势

1、 产品高稳定性

采用固态电容，无铅贴片工艺，具备8KV浪涌保护，宽温适应能力。PCB采用沉金工艺制作，降低不良率，提供信号可靠性，提供抗氧化能力，延长线路寿命;国内最先进无铅贴片、焊接、组装工艺，安全环保，耐高温能力强，提升设备抗震系数;电容选用高端钽电容，具备长寿命、耐高温、高准确度、不易燃、优良频率特性等；高效能满载开关电源，宽压输入(AC 100~240V, 50/60Hz)，过流保护(内置熔断保险丝)，6KV浪涌防护设计，高达25%的功率余量设计；采用铝合金型材金属机壳，IP40防护等级，更强防腐、防锈、抗干扰等性能；交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验；满足7×24小时不间断工作需求。

2、光纤长距离稳定传输

系统中采用了光网视1光2电千兆工业收发器，传输频带宽、通信容量大。信号传输损耗低、中继距离长，尽可能减少安装问题。

3、安防专用“大缓存”智能调度流畅设计

杜绝视频卡顿，配置大缓存，存储转发机制保障数据安全可达线速转发效率，为高清视频传输保驾护航。

4、军工级专业通信芯片，高能力数据处理优势

通信采用美国进口高端通信VITESSE芯片方案，高稳定性，大吞吐量，低延迟，优异的流控策略

客户收益

光网视在泸州市博物馆安保监控系统的视频监控系统建设中，依照项目招标方要求，坚持实用性为主原则，充分考虑了博物馆内的特殊应用环境以及网络高清视频传输大带宽、高码流的需要，根据现场应用需要，对接入层，汇聚层，核心层的交换机进行了合理的选型，满足了安防监控网络化、智能化、高清化应用需求，营造“实用性、可靠性、安全性、先进性、易管理、易维护”的多位一体高清视频传输系统。
