一、系统简介
接触式巡检系统由信息钮、巡检器、通讯座、计算机及软件等组成。信息钮是一种存有激光刻制的12位16进制编码信息的金属钮扣，每个信息钮的编号唯一。将具有不同编码的信息钮安放于被巡检的设备或线路上(无需布线)，并将信息钮编码及对应安放地点存于计算机中。巡检人员佩带巡检器,在巡检过程中用巡检器触碰信息钮。工作时声光提示，信息将自动存于巡检器中，管理人员将巡检器插入与计算机串口相连的专用通讯座中，通过计算机内的应用软件将巡检器的巡检数据读入计算机中存档。可实现远程传输巡检数据，随时供管理人员进行分析、处理、统计、制作报表，给管理者提供一个科学、准确的考核依据。
1.信息钮（TIGER1990）
集成电路芯片密封在不锈钢壳中，防水、防震、防腐，坚固耐用，无需布线，可在各种恶劣环境中使用。
工作温度：-40℃–85℃
平均寿命：>20年
识读次数：>35万次
尺寸：直径16毫米,厚度5毫米
重量：1.6克
2.防水型巡检器(WM-5000A)
工作时有声光提示，其合金外壳坚固耐用,独特密封设计防水、防尘，同时具有防过压、防过流、防雷击、防静电等保护措施。
工作电池：9V
识读速度：≤0.1S
数据内存：≥512K
环境度：-40℃～90℃
外型尺寸：138mm×43mm×23mm
产品重量：140g
3.近程通讯终端（WM-5000T）
合金外壳，坚固耐用，具有工作状态提示功能。插孔簧片采用美国原装进口白钢片，具有寿命长，故障率低等特点。可现时使用N支巡检器，平均寿命是同类产品的5倍，平均无故障时间长达5年以上。
工作电源：9V
通讯接口：RS-232
传输速率：19200BPS
外型尺寸：102mm×102mm×40mm
产品重量：128g

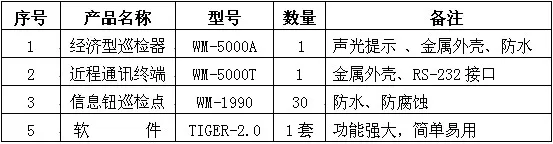

二.系统配置方案
附：可根据现场实际情况选择以上产品的数量，在感应器数量选择上，本着只要巡检人员能巡到就可以，并非越多越好。每一个地点对应使用一支感应器。经济型巡检器可每人选用一台，也可多人共用一台，在多人使用一支巡检器的情况下可使用人员钮来区分巡检人员。
三.巡检管理软件特点
该软件功能强大，界面友好，操作灵活，方便易懂。
1.本系统采用参数化设计，使用与设置更灵活；
2.为能清晰表示巡检线路和巡检人员的上下级隶属关系，线路和人员均采用树型结构；
3.不同的巡检线路中可含有相同的地点（一个或多个），解决了不同线路中地点交*的问题；
4.对每条线路中的地点可以自由排定显示顺序，并可对每一地点设置停留时间；
5.巡检计划按月份制定，并设置为具体的时间段，如：2002-04-2008：30到2002-04-2012：30为一巡检时间段，就是在此时间段内要对该线路中的每一个地点巡检一次。此时间段可一天划分为多次，也可以为几天一次，根据情况灵活设置；
6.为掌握巡检人员情况，本系统可以不采用为每个人员加配感应器的识别方式，而是在排定巡检计划同时，也将相应的人员进行相应的排定，也可以采用为每个人员加配感应器的识别方式；
7.巡检结果查询可以进行多条件任意组合；
8.可按月份或时间段统计巡检结果；
9.为使用系统数据更为安全，系统操作采用两级权限，即管理员和操作员。
四.产品创新点
1.巡检器电池电路采用特殊设计，使本产品采用普通9V电池供电，在干燥环境中待机时间可长达一年，而美国产品待机时间约半年左右。
2.由于电池的使用寿命大大延长，从而减少电池的用量，如采用可重复充放电的锂电池，则一块可以使用几年时间，有利于绿色环保。
3.巡检器不设电源开关，创造性的将自动识别技术应用在本产品中，避免了因天天按键容易产生故障的弊病。
4.生产制造工艺：巡检器为手持设备，为减小体积，采用SMT双面贴焊工艺替代直插元器件，使检器线路板面积减小三倍。由于采用该元件后，线路板的焊接由手工焊接方式，转为流水线波峰焊，实现自动化设备焊接，使得产品的稳定性和可靠性大大提高。
5.低温工作特性：采用工业级器件及军品级器件后，使得产品的环境适应能力大大提高，最低使用温度为：零下40摄氏度，最高使用温度为：零上55摄氏度，满足了国内北方冬天寒冷的气候条件。
6.防水特性：产品采用内外防水设计，内部线路板上覆盖一层防水涂层，外部壳体交接处采用防水垫圈密封，在雨雪天气仍可正常使用。
7.防碰撞特性：采用质轻的金属合金外壳，巡检器重量仅为139克，可防止使用人员不慎跌落造成的损坏，经测试，巡检器在不带包装的情况下，从2米高处落在水泥地面，仍能正常工作。
8.防静电过压设计：巡检器的识读头为金属结构件，为防止在与人体的接触过程中的静电可能造成的内部电路损坏，在设计中采用了一种±25KV的静电保护器件，有效防止静电损坏。为防止使用人员有意破坏，在巡检器识读头的设计中，采用了带自负功能的保险丝，一旦发生过压现象，自负保险丝使巡检器识读头与内部电路迅速断开，从而保护了内部电路，当过压现象消除后，自负保险丝慢慢恢复，恢复后，巡检器仍能正常工作。
9.掉电保护功能：巡检器的数据储存器件及MCU的程序采用小体积、大容量的FLASH及EEPROM芯片，掉电后，存储记录仍能保存10年以上。更换电池后，即可恢复使用，且原有记录不丢失。其他同类产品采用SRAM存储器，由于意外造成的掉电，将导致微控制器程序及数据记录丢失，且不可恢复，只能由厂家维修。维修后，原存储器中记录不可能再查找回来，给用户带来不便。
