地下停车场视频安防监控系统之解决方案

北京市地下停车场的重点部位，今后都应按要求安装摄像机等视频安防监控系统。北京首部针对地下停车场安全技术防范制定的地方标准《地下停车场(库)技防设施配置通用要求》，日前在市质监局网站公开征求意见。
2009年8月16日前，市民可登录市质量技术监督局网站，对该标准提出建议和意见。
该标准适用于新建、改建、扩建及正在使用的各类地下停车场(库)中技防设施的设计、施工及验收。其他形式室内停车场(库)中技防设施的设计、施工及验收可参照执行。标准要求，今后地下停车场(库)应设置车辆出入管理、视频安防监控、电子巡查、紧急报警等系统。地下停车场(库)的车辆出入口、主要人行通道、人员出入口等处均应安装摄像机，可清晰显示面部特征。
视频安防监控系统设置要求:
小型地下停车场(库)的下列位置应安装摄像机：
a)地下停车场(库)与外界相连通的车辆出入口;
b)地下停车场(库)内的主要人行通道;
c)与地下停车场(库)连通的人员出入口;
d)根据安全管理需要应设置的位置。
视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。
二、项目概述
近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，衣食住行等基本生活条件不断改善，随着城市的发展速度逐步加快，住房越来越远，人们对私家车的需求日益增加，车辆的密集度已成为全球的一大景观，这时在小区开发的时候，势必要配备相应的地下停车场，为了节省地上空间，不占用原有的绿化地带，多数小区在各栋住宅楼的地下一层专门为住户建立了地下停车场，由于地下很少有人员出没，这样就对车辆形成了一定的安全隐患，使得犯罪分子有了可乘之机，另外当出现车辆刮蹭碰撞的时候，也没有足够的证据辨清是非曲直，仅靠物业部分的管理人员难以面面俱到，因此安装一套视频监控系统便可以解决这些问题，辅助物业人员对这些车辆的静态管理，它不但可以实时监看现场画面，及时发现情况，还可以记录下每一个环节，作为解决问题的有力证据。
某小区的地下停车场建立在地下，出入口分开设置，由于现场光线比较差，故所有摄像机均采用红外摄像机，所有图像传会监控室后，有一台16路嵌入式硬盘录像主机进行资料存储，同时通过一台21寸的监视器切换显示。

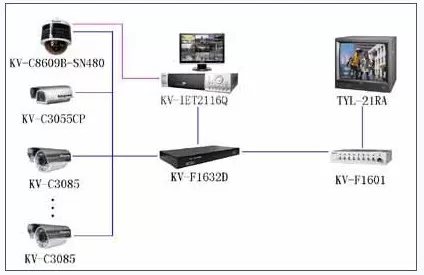

三、系统拓扑图


四、设计原则和依据
4.1、设计原则
此地下停车场的视频监控系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则，并具体体现为：
a、先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
b、可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
c、安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
d、可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
e、规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。
4.2、设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
①JGJ/T16-92《民用建筑电气设计规范》
②GB/T50314-2000《智能建筑设计标准》
③GB50174-93《电子计算机机房设计规范》
④GB50057-94《建筑物防雷设计规范》
⑤GBJ232-92《电气装置安装工程施工及验收规范》
⑥GB4943-95《信息技术设备(包括电气事务设备)的安全》
⑦GB/T75-94《安全技术防范规范工程技术规范》
⑧GB50198-94《民用闭路电视监控电视系统工程技术规范》
⑨客户对闭路电视监控系统的总体要求
五、视频监控系统设计方案
5.1、系统功能说明
该视频监控系统中，选用了嵌入式硬盘录像机为其系统的控制核心。系统中所有的视频图像都传回到监控室，接入嵌入式硬盘录像机，通过安装相应数量的硬盘进行资料存储，16路视频输入配置，每路可以1-25帧/秒的速度录像，采用H.264压缩技术，图像更清晰，细节更逼真。用视频移动报警录像,可节省大量的硬盘空间。录像、回放、监视全实时，可控制云台、镜头等。通过网络可实行远程监控功能。录像时间视硬盘的容量大小而定，该系统中还采用了大硬盘系统，可满足用户提出的录像资料保存的技术要求。
该系统承担着对所有可视场所的实时监控任务。所有前端16个摄像机，直接入1台16路嵌入式硬盘录像机，每台硬盘录像机配备2块1000G的硬盘，可以保存一个月的视频资料。
同时为了便于值班人员监看，还特意安装一台21寸监视器，轮巡切换显示16路画面，方便值班人员及时了解地下停车场的情况。
5.2、系统组成部分
根据客户提出的项目需求，特制定出一套完整的视频监控系统方案，本套监控系统主要是由前端视频采集部分、视频信号传输部分、显示和存储部分组成。
5.2.1、视频采集部分
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。
