带外硬双流功能的视频会议系统解决方案

视频会议中的双流功能可以在第一路视频流之外传送PC屏幕等第二路视频流，大大丰富了视频会议中传送的信息量、可以更好地满足远程会议、培训、会商的需要，双流功能一经推出即受到了用户的普遍欢迎，目前已经成为视频会议系统的标准配置。

在人们尽享双流功能给工作、学习带来的高效和便捷之时，部分早期的视频会议用户却无此幸运：因所用视频会议产品推出时间较早，受当时的技术限制，这些产品现在无法通过“升级”的方式具备双流功能，如果一定需要双流功能，现实的办法只能是将现有的系统“推翻重来”。推翻重来意味着要重新进行高昂的投入及早期投入的“打水漂”，而维持现状意味着放弃双流功能带来的丰富应用，这对用户无疑是“痛苦的抉择”！

在这种背景下，深圳市锐取技术有限公司通过刻苦的科研攻关，在国内率先推出了视频会议系统带外硬双流解决方案。采用锐取视频会议带外硬双流解决方案，解决了以往不具备“双流”升级能力的视频会议系统实现双流功能的难题，极大地保护了用户的投资，拓展了原有系统的应用。而且，相对于对终端及MCU升级增加双流的解决方式，本方案具备成本低、配置灵活、效果好(低带宽、高帧率)的特点，可作为用户在视频会议中实现双流功能的一个高性价比的可选方案。

二、解决方案

1、方案概述
视频会议系统带外硬双流解决方案的核心是基于IP网络实现VGA信号的采集编码、多点交换、解码显示。在本方案中，通过VGA编解码器实现VGA信号的采集编码及解码显示，VGA信号的多点交换则通过多点VGA交换服务器实现，因采用硬件方式实现VGA信号的编解码，且VGA信号流在视频会议视音频信号流之外传送，故称“带外硬双流”。采用带外硬双流解决方案，组网灵活，管理方便，可以配合任何制式及品牌的视频会议实现双流功能。

2、组网说明

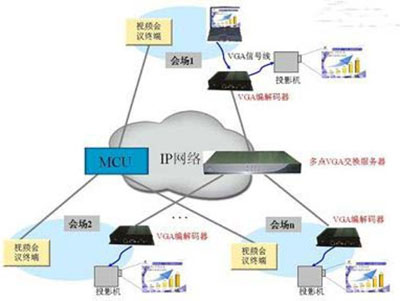

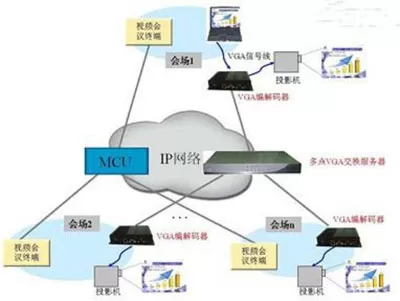

带外硬双流解决方案系统结构图

如上图所示，在视频会议系统带外硬双流解决方案中，在每个会场配置VGA编解码器一台，在网络核心配置多点VGA交换服务器一台。需要发送双流的会场可将笔记本的VGA输出信号接入VGA编解码器的VGA输入，经编码后通过IP网络发送到多点VGA交换服务器，多点VGA交换服务器即可将双流信号转发给需要接收双流的多个会场的VGA编解码器，经解码后输出到投影机等设备显示，从而在视频会议中实现双流功能。在本方案中，双流的切换控制通过多点VGA交换服务器进行，会议管理员可以通过IE浏览器登录该服务器，建议一个“会议”，呼入各会场的VGA编解码器，并根据会议需要切换广播其中一个VGA编解码器采集的“双流”信号给其它的VGA编解码器，从而实现双流在会场间的切换控制。VGA编解码器具有自动信号侦测功能，可检测本编解码器是否接有有效的VGA信号输入并告知多点VGA交换服务器，可有效避免会议管理员广播“空”的双流信号。

可通过升级终端及MCU具备双流功能的视频会议系统：相对于购买价格昂贵的“双流盒”来实现双流功能，锐取带外硬双流解决方案为用户提供了更具性价比的选择。如PolycomVSX6000具备双流功能，但需要额外采购一个双流盒，但价格较贵，采用带外硬双流解决方案则可以节省用户的费用投入。

有些大的视频会议项目分期实施，采用了不同品牌的终端，由于所采用的双流标准不同而导致无法进行双流的互通。采用带外硬双流解决方案即可实现统一的双流功能，也可以进行“双流模拟转接”来实现不同双流协议间的互通。如TandbergDualVideo双流无法和其它品牌终端采用H.239协议的双流进行互通，采用带外硬双流即可解决这些系统间的双流互通。

有些视频会议系统能够实现双流功能，但清晰度不够，图像质量损失较大，如果是需要高清晰无损显示的应用场合(例如AutoCAD、Excel、Word文档案等)，就无法满足用户的需求。锐取带外硬双流解决方案可以实现1280*1024的无损VGA信号传递，而带宽只需要200k左右。

　四、方案优势特点

高性价比：相对于更换或升级视频会议系统以具备双流功能，“带外硬双流”解决方案具有更高的性价比。
高灵活性：相对于视频会议中双流的切换控制，“带外硬双流”解决方案具有更加灵活的双流切换控制。
高性能：相对于一般视频会议中实现的1-3帧的双流传送帧率，“带外硬双流”解决方案最高可达10帧，可满足用户更多精彩应用需要。
高安全性：对用户原有视频会议系统无任何干扰和影响，确保会议的安全稳定;
高易用性：“即插即用”地实现双流发送和接收，无需更多动作。

3、系统组成
带外硬双流解决方案主要由以下两部分组成：
VGA编解码器：
专用硬件设备，嵌入式操作系统，小巧便携，可固定安装使用或移动使用。VGA编解码器在系统负责VGA信号的采集编码、传送接收及解码显示。VGA编解码器可采集任何操作系统的计算机屏幕信号，包括Windows、Linux/Unix，以及Mac等。VGA编解码器采用高性能DSP处理器，支持VGA信号的分辨率达1280X1024，编码帧率1-10帧，带宽占用16k-1024k，可完全满足视频会议中传送双流的需要。
针对部分特殊应用场合，如某些会场只需发送双流，而有些会场只需接收双流，锐取推出了价格更为低廉的VGA编码器和VGA解码器，用户可根据需要灵活选用。
另外VGA编解码可内置多点VGA交换模块(可选)，可满足8个以内的会场实现双流的需要，此时就无需配置多点VGA交换服务器。

多点VGA交换服务器
专用硬件服务器，嵌入式操作系统，1U高，19英寸宽，适合机架安装。多点VGA交换服务器为系统的核心，主要完成VGA编码信号的多点交换及控制功能，作用类似于视频会议系统中的MCU。
多点交换服务器支持16路VGA编码信号的交换和转发，可配合VGA编码器、VGA解码器、VGA编解码器使用;最大可扩展支持64路;适用于8个以上会场实现双流功能需要。

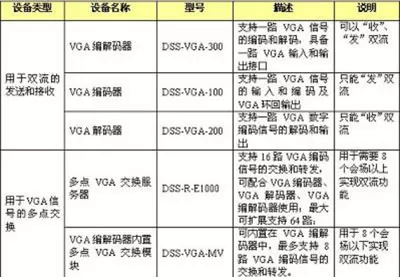

4、系统配置

　三、应用范围

带外硬双流解决方案可广泛用于各类型视频会议系统中实现双流功能，主要有以下情况：

无法通过升级终端及MCU具备双流功能的视频会议系统：相对更换整个系统以具备双流功能，锐取带外硬双流解决方案无疑是最优的解决方案。如早期PolycomViewstation128在国内拥有大量用户，但该终端无法升级具备硬双流功能，这些系统的用户就可以采用带外硬双流解决方案来实现双流功能。
