FOCUS周界防盗报警系统应用方案

一、周界防盗报警系统的基本概念
“周界”顾名思义，它就是防范一个重要区域（如机场、军事基地、武器弹药库、监狱等），为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些屏障，如围墙、栅栏、钢丝篱笆网等，并安排人员巡逻。但是人力防范往往受到时间、地理、人员素质和精力等因素的影响，难免出现漏洞和失误。因此需要应用一些先进的周界探测报警系统形成一道人眼看不到的“电子围墙”。主动红外探测器是最为常见的周界报警探测器。

二、系统综述
社会的发展，户内的安全保护措施已经不能满足现在对安防产业的需求，因此周界防范报警系统应运而生，并已经广泛的应用与各个领域。
FOCUS周界防盗报警系统采用总线通讯方式，针对大型小区联网系统具有自身的强大优势：使用成本低，无需支付用户发送报警信息时发生的电话费用。探测终端采用FOCUS周界红外对射系列产品，利用红外遮断感应方式，在入侵者穿过时，探测器将探测到的信号发送给主机，通过主机驱动警号鸣叫，驱动电子地图显示防区的警情，安全管理人员则能在第一时间了解到警情及时处理。
随着管理的进一步完善，周界防盗报警系统的完善既可以提高工作效率，使各种物业成为一个科学管理的典范。FOCUS周界防范系统已经是一套成熟的系统，在欧洲、美国、中东等地已经有了广泛的应用，现已成为中国出口红外对射最大的厂商，并且有了很高的品牌知名度。

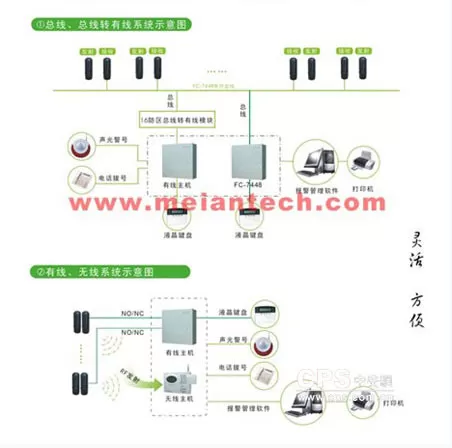

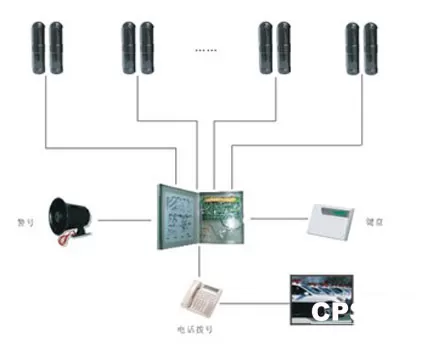

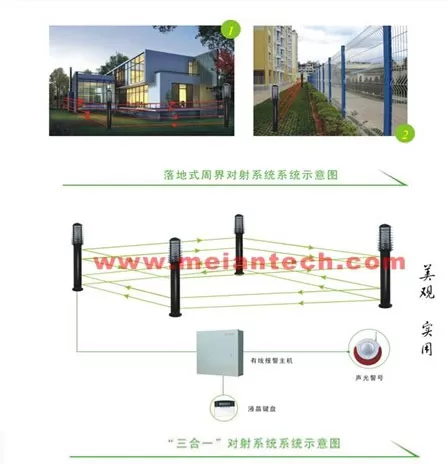

三、周界防范设计图例

四、系统配置：

周界防范系统由前端探测器（对射探头、室外红外探头）、报警主机及一些辅助设备（电源、显示地图、警号、探头安装支架）构成。
1、前端探测器
FOCUS作为专业的安防产品制造厂商，尤其是周界红外对射，在安防领域享有较高的声誉。另外室外红外探测器和对射配合使用，也取得更好的周界防范效果，用户则可根据实际情况选择使用！
FOCUS提供红外对射主要有：AB系列、室外红外探测器主要有FT-85DG-85等。产品详细情况请查看附件。
2、报警主机控制器
FOCUS推荐您使用FC-7448/FC-7208FC-7206/FC-7216，优秀品质、稳定可靠、久经考验，我们相信，实践出真知。
3、电子地图
FOCUS提供完整解决方案，主要有两种选择：
（1）、FOCUS接警卡/通讯串口模块和软件配合使用，在电脑上显示电子地图，并准确判断防区。
（2）、制作电子版或制作沙盘，利用主机驱动发光二极管显示防区。

四、产品技术参数介绍

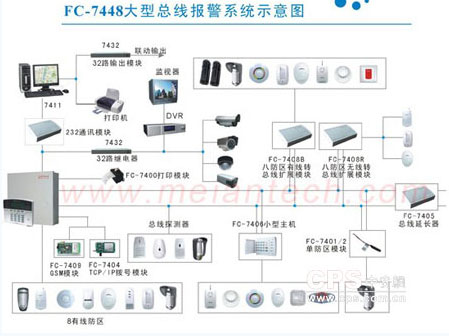

FC-7448大型报警主机系统是美安科技公司非常成熟稳定的产品，并具有很强的使用性。被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。可实现计算机管理，并方便地与其它系统集成。
FC-74系列总线探头是中外合资美安科技专为FC-7448、FC-7458开发的超低功耗探头，红外探头的功耗小于100？A，双鉴探头的功耗小于200？A，四鉴探头的功耗小于300？A（不含加热系统，可直接利用总提供的电源无须另外布线，最大程度减少工程安装成本）。FC-7448、FC-7458可直接接100个单鉴探头、60个双鉴探头、40个四鉴探头。
◎全中文液晶显示，方便操作。
◎自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防科区，共248个防区。
◎总线总长度达2.0km（直径1.5mm）。
◎可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
◎有200组个人操作密码；30种可编程防区功能。
◎可选择多种防区扩展模块：有八防区扩展模块FC-7408、单防区扩展模块FC-7401、双防区扩展模块FC-7402、六防区键盘FC-6Zkey、及带地址码的探测器。
◎辅助输出总线接口可接FC-7412、FC-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
◎通过FC-7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
◎可通过PSTN与报警中心连接，支持4+2、ContactID等多种通讯格式。
◎可实现键盘编程或远程遥控编程。
◎支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。

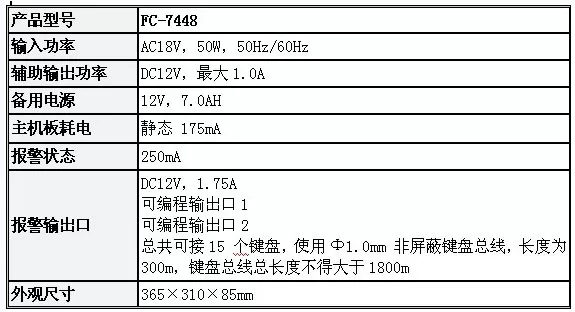

电性能指标：

输入功率：AC18V，50W，50Hz/60Hz
辅助输出功率：DC12V，最大1.0A
备用电源：12V，7.0AH
主机板耗电：静态175mA
报警状态250mA
报警输出口：DC12V，1.75A
可编程输出口1
可编程输出口2
总共可接15个键盘，使用Ф1.0mm非屏蔽键盘总线，长度为300m，
键盘总线总长度不得大于1800m。
外观尺寸：365×310×85mm
电性能指标：

系统特点：
键盘：主机键盘采用液晶显示屏，每个分区或防区的编程都可以显示在液晶键盘上，可以随意查询编程内容，观察延时时间，核实红外信号实时强度等。
传输：采用RS485总线传输方式，2芯总线解决240防区的连接，通过模块转换为普通有线防区，以两芯总线方式传输：速度快、距离远，传输距离≥2.0千米，方便布线，安装简捷。
储存：400条储存事件纪录，如系统布撤防、报警、系统故障等，方便了用户查询，断电后还能存储最近的100个事件纪录。
控制：系统可接15个键盘，共可以分成8个完全独立分区，每个分区可有自己独立的键盘和报告ID码，部分键盘被指定成系统主键盘后可以对所有分区进行控制。
布线：系统升级空间大，7种防区扩展特性，系统主机可以增加无线接收模块，升级为无线报警主机。
扩展：采用总线多防区采集方式，只用一根2芯总线，就可以采集通讯所有报警点的信息，进入总控中心，节省了可观的线材和管材费用。且有利于日后的维护、检修、增减防区。

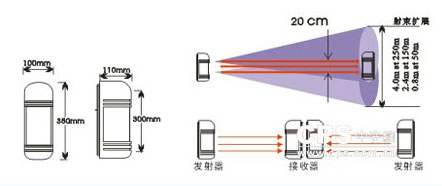

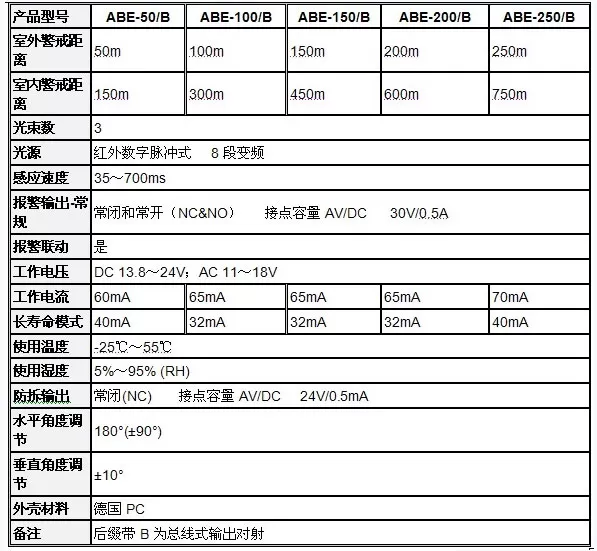

ABE三光束总线对射

◎有线、总线兼容，数码八段变频，现场全息实时报告。
◎专利多维容错DSP芯片，真检测报警技术。
◎独有位移接收，大功率发射器件，功率余度达90%。
◎数字模糊人工智能识别：采用人工智能模糊判断，误报率降至最低。
◎智能功率发射：自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能。
◎绿色环保：带有可控的功能显示，安装调试完毕后，可关闭显示，大大节约电能。
◎专利三元同轴大口径非球面双焦距精密光学聚焦镜。
◎全功能诊断，环境自适应，故障锁定。
◎专利的平衡检测，独特的数字滤波，抗邻频光达IP85。
◎采用长寿命无触点，低电压，微功耗固态继电器。
◎无需开外壳即可调整对射光轴。
