上海易视网络摄像机视频监控方案

一、前言
此系统介绍的是基于GloVIEW网络摄像机的全数字化监控系统，网络摄像机由于具有安装方便、扩展方便、低成本、高集成度等诸多优势而成为监控行业的发展方向。上海易视计算机科技有限公司(ShanghaiEASIComputerTechnologyCo.，Ltd)是以上海市计算机研究所、海业国际投资控股(集团)有限公司为依托和主体投资，主要致力于网络视频系统的研究、开发、制造、销售。公司充分结合国内视频应用领域的特点，研制出在视频监控技术方面具有国际先进水平的GloVIEW系列网络摄像机.在合作伙伴们的全力支持下，我们的GloVIEW系列网络摄像机，已在众多领域中广泛应用，其中包括电力系统的变电站及高速公路收费站、医院高等病房、学校、工厂、煤矿、跨地区的企业集团等等。在实际应用中，我们在广大用户的积极配合下，不断完善系统的软硬件功能，真正实现安装快捷、使用简单、维护方便，并且切实满足每个特定用户的独特需求。

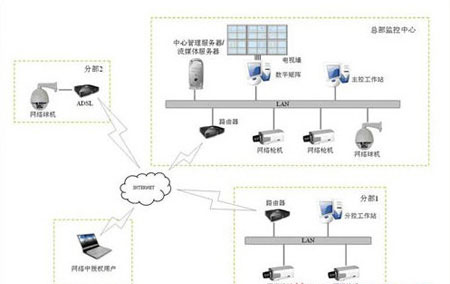

二、系统拓扑图

三上海易视网络摄像机视频监控方案优势
基于硬盘录像机的监控系统和基于网络摄像机的监控系统比较：
　

基于网络摄像机的系统具有如下优点：
先进性：利用现有的综合布线网络传输图像，进行实时监控系统所需的前端设备少，连线简洁，后端仅需一套软件系统即可；
可靠性：主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统可靠性相当高；
性能价格比：所需设备极其简单，系统的控制由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。由于图像的传输通过综合布线网络，省去了大量的视频同轴电缆，降低了费用；
安全性：系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改，没有权限的用户是接收不到图像的。另外，图像数据是存储在监控中心的，安全性比较高；
使用及维护性：系统的安装极其简单，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护；
扩展及延伸性：当需要增加监控点时，只需要通过现有网络增加一台摄像机，不需要对现有布线系统做什么改动；
应用范围广阔：区域性监控，利用网络传送实时图像，如办公室、大楼等；跨区远端监控，连锁事业、大型工厂机房、远端老人、儿童看护、公共建筑、无人环境监控、金融机构分行监控、交通监管、错误警报辩识等。
四基于IE浏览
通过IE浏览器远程访问服务器时，需要使用我公司提供的AOIP(动态IP)服务。用户在购买机器以后，可以向本公司申请开通动态IP服务，每一个申请的用户都将得到一个网址，如http：//www.gloviewaoip.com/user/xxx.asp，其中，xxx为会员名，用户可以自定义。用户访问此网址即可连接到自己的网络摄像机器。
如下图所示：

上海易视网络版监控软件

网络版监控软件由两部分组成，服务器端(USERMANAGER)及客户端(GLOVIEWMONITOR)，主要对针对大规模监控点(如：交通道路、军队、公安、教育、银行、石化等行业)设计开发，方便系统的管理、维护，增强监控系统安全性。软件主要功能：
(一)客户端软件
　

1、多画面监视
1/4/6/8/9/16画面分割模式，支持不规则画面分割，可以通过简单操作实现放大、还原、全屏、图像交换等操作，可以通过拖放摄像机图标实现对不同摄像机图象的监视，简单易用，并且可以拍照、设置图像循环播放等。
2、录象和回放
一套软件支持100路同时录像，可以通过本地播放器或远程播放器通过多种检索条件进行录像检索及回放。
为增强录像的灵活性，软件同时提供了多种录象方式，有移动录象、自动录象、手动录象、单个录象、预置点录象、报警录象等。
移动录象动录象是当服务器(网络摄像机)检测到现场发生图象运动就自动把现场情况记录下来(例如有人在摄象机前走过，服务器(网络摄像机)会自动记录到本地计算机上)。
自动录象自动录象是指在软件中设置服务器(网络摄像机)的录象时间段，当客户端软件所运行的电脑系统时间进入设定的时间段后自动把这一时间段的图象记录下来。
手动录象使用手动录象方式时，只能通过人为地去控制才能起作用，即用户设定某一通到为手动录像机那么只有用户去停止它，它才会停止录像。
单个录象右击需要录象的某一窗口，在弹出的菜单中选择“单个录象”软件自动把此窗口的图象记录到当前设置盘符的MP4_RecData文件夹中。关闭的时候直接在弹出的菜单中单击“停止录象”即可。
预置点录象是在软件中预先设定摄象机的观测点，当服务器(网络摄像机)接受到报警信号时触发摄象机快速准确的回到预先设定的状态。一台球机一般最多可以设定63个预置点。
3、独有的短信功能
可以通过专用的手机短信息发送设备将报警信息发送到指定的手机号码上，同时，用户也可以通过普通手机发送短信息开启或停止此功能。
4、动态IP功能
当用户使用ADSL等动态IP接入INTERNET时，只要用户申请注册，我们即可给用户提供的相对静态的“IP”地址，我们将赠送给用户一个会员名，用户只要在我们的软件中输入我们提供的会员名，即相当于输入此用户名相对应的视频服务器(网络摄像机)的公网IP地址。(一个视频服务器(网络摄像机)对应一个会员名，会员名可以由用户自行定义，如“高桥石化”)
5、断电后自动连接功能
当软件处在播放或者录像状态时，如果此时视频服务器(网络摄像机)停止供电，那么软件将停止播放图象同时也停止录像，但是如果视频服务器(网络摄像机)正常供电后，软件将自动连接服务器(网络摄像机)，同时恢复原来的播放及录像，无须人工干预。
6、语音广播
监控软件可以向多台视频服务器(网络摄像机)发送语音信号。
7、远程配置
远程登录到服务器(网络摄像机)上，配置服务器(网络摄像机)的各项参数，如修改用户名，密码，IP地址，调节码流等。对服务器(网络摄像机)，远程升级，远程重启等。
8、状态查看
通过软件可以查看某一服务器(网络摄像机)上有多少用户在线，分别在观看哪些通到的图像，当前图像的码流是多少等信息。
9、支持双码流
同一视频信号可以输出高低两种码流，高码流可以用来本地录像，低码流可以用来网络传输，或带宽较好的客户端连接高码流，较差的连接低码流。
10、双向语音对讲
即通过电脑可以与远程视频服务器(网络摄像机)的现成进行双向的语音交流。
11、报警功能
视频服务器(网络摄像机)可以输入最多16个报警信号开关，如红外报警，烟感报警等，输出4个报警信号开关，如警笛等。
12、多级流媒体转发
当带宽不足或需要数十人同时观看时，需要采用流媒体转发视频图像。
13、电子地图
用户可自行编辑所需的地图文件，把添加服务器(网络摄像机)和有直观感的地图结合起来，根据地理位置从电子地图上更加方便的观看各个监控点。从而降低了操作软件的复杂性。
14、电视墙功能
通过解码主机将数字信号还原并输入至电视墙，实现电视墙监控，从而达到专业级监控效果。
15、自动加载观看方案(仅限单机版)
(二)流媒体转发服务器
1、功能
a)可将远程接收过来的图像转发到LAN内的数十台电脑，以解决带宽不足及网络摄像机器处理能力不足的问题。
b)PC1发送请求后，如果已经有其他客户端在观看这一路图像，则转发服务器直接将这一路图像转发给PC1。如果没有其他客户端在观看，则转发服务器先连到网络摄像机器获取图像数据，然后转发给PC1。
c)一台流媒体服务器可同时处理150~300路图像。

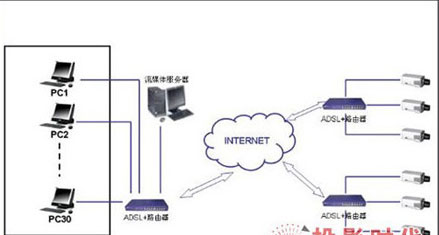

2、拓扑图

(三)中心监控管理软件(服务器端)USERMANAGER

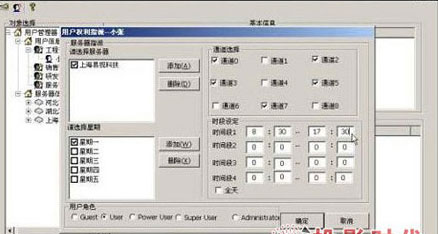

1)集中添加、管理网络摄像机器，集中添加组(部门)和用户，并对每个用户能看那些监控点、什么时间段、有什么控制权进行分配和管理。如下图：

1)用户权限分为5种级别administrator>superuser>poweruser>user>guest
不同级别administrator角色客户在控制时，其它低角色客户都不能控制，并向所有低级别角色客户发送一条信息“用户administrator取得了某某网络摄像机器、某某通道的控制权”。如果低级角色客户控制时，会弹出“对不起，云台正被用户使用”提示。Administrator角色客户或高级权限角色客户10秒钟内没有控制时，自动放开控制权，给低级角色客户和想要控制角色客户控制权。相同级别两个相同角色客，户同时控制时，是由时间区分控制权。当一个客户先控制时，相同角色客户想控制，只能等待相同角色客户放弃或10秒钟内没有控制后，才能取得控制权。Guest角色用户不能控制云台、变焦、聚焦、光圈，其它权利都有。

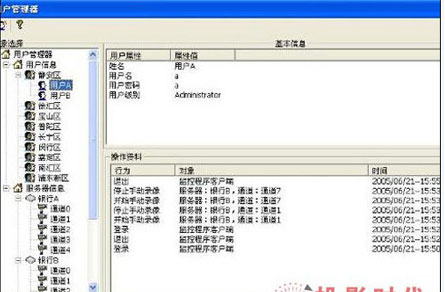

3)事件查看器记录UserManger上的用户在客户端软件操作事件的日志。可以使用事件查看器查看并管理事件日志、收集软件问题以及监视用户在客户端软件操作安全事件。
网络摄像机应用趋势
以太网技术成熟后，宽带信息网络将以太网络端口延伸到整个大楼，除了提供高速的网络接入外，还能取代铜轴电缆图像传输线路，将实时图像监控纳入宽带信息网络应用范围，这就使得信息网络代替传统闭录电视成为了必然。
随着数字视频压缩编码技术的日益成熟，微机的普及化，为基于PC的多媒体监控创造了条件。基于PC的多媒体监控系统功能较强，但是主要解决了小范围监控的问题。当传输距离远或者需要上网时，基于PC的多媒体监控稳定性不够好、功耗高、需要有人值守、软件的开放性不好。这就为基于网络和嵌入式技术的网络视频监控提供了舞台。
网络摄像机集成普通摄像机和网络转换器，将图像转换为基于TCP/IP网络标准的数据包，使摄像机所摄的画面通过RJ-45以太网接口直接传送到网络上，通过网络即可远端监视画面。
网络摄像机采用了最先进的摄像技术和网络技术，具有强大的功能。内置的系统软件能实现真正的即插即用，使用户免去了复杂的网络配置；内置的大容量内存能存储警报触发前的图像；内置的I/O端口和通讯口便于扩充外部周边设备如：门禁系统、红外线感应装置、全方位云台；另外还提供软件包(SDK)便于用户自行快速开发应用软件。
