车载视频监控系统方案

一、安装监控摄像头的主要功能
　　（一）司乘人员不能开关录像或删除录像资料；
　　（二）能存储30天的录像资料；
　　（三）管理人员能够随时间查询有关的录像资料；
　　（四）重要的录像资料可以备份到其他移动硬盘或光盘上，备份的录像上需要有时间提示；
　　（五）要求录像画质清晰，回放是能清楚辨别行为人的特征及行为，可以作为法庭的证据；
　　（六）要求具有省电功能，不能让车辆亏电影响第二天发动。
　　二、车载视频监控系统的安装步骤
　　（一）监控摄像头安装说明
　　4个监控摄像头分别安装在车内后视镜边、前门、后门，全部为车载专用广角摄像机，即使是没有任何光照的夜晚，也能保证看清现场情况；前门摄像机：安装在驾驶员座位左上方，主要监控司机的驾驶行为及前门上下客，可以监控乘客投币、刷卡或售票过程，防止逃票和司乘人员窃取票款的行为。可在此处配置拾音器（麦克风）实现录像的同时录制司机与乘客之间的谈话；后门摄像机：该摄像机安装在车厢后门的顶部，监控范围是车厢后部及后门，可以监看和记录车厢后门情况，杜绝夹伤乘客事故的发生和防范不法分子作案；车内后视镜边摄像机：安装在后视镜旁边，可以监控整个车厢内情况，防范打架斗殴及偷窃事件的发生，保护乘客的安全。
　　（二）车载四路硬盘录像机安装说明
　　车载录像机安装在座位下面或行李架上，安装时要注意以下几点：车载录像机需从电瓶上取电，不得接到发动机上；车载录像机一定要牢固的固定；车载录像机不能安装在靠近发动机（太热）或不能散热的地方，防高温的同时还要注意防水。

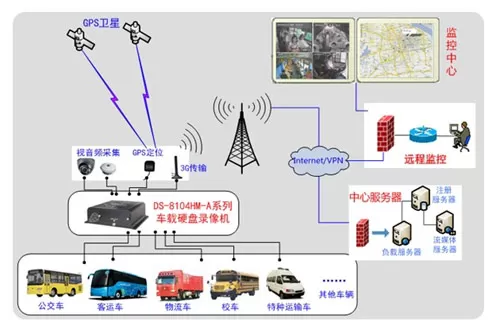

　　车载硬盘录像机是专为车载安防领域设计的新款视频监控设备。它采用了嵌入式处理器和嵌入式操作系统，结合了IT领域中最新的H.264音视频压缩/解压缩技术、网络技术、高级车载电源管理技术，适用于各类车型进行24小时监控。可进行音视频同步录像，网络端口可以外接无线网络模块，以实现音视频录像的无线传输，同时主机上预留RS232接口，可以外接GPS卫星定位模块或产品，充分考虑用户的扩展需求。产品外观小巧简洁，低功耗，无噪音，安装灵活方便，系统运行稳定，可广泛应用于公交、长途客运、旅游大巴、物流货运、警用车辆、火车、地铁、轮船、飞机等移动交通工具。
　　三、产品概述
　　产品类型：车载监控专用网络硬盘录像机
　　视频压缩标准：H.264
　　视频处理芯片：DAVINCI处理器
　　2.5英寸SATA接口HDD/SSD硬盘，可插拔减振硬盘盒
　　铝压铸机箱，低功耗，无风扇设计
　　典型应用：公交车、客运车、物流车、校车、运钞车、特种运输车等车载或移动视频监控领域
　　四、产品基本性能
　　（一）支持4CIF(6Fps)、DCIF(12Fps)、2CIF(15Fps)、CIF(全帧率)等分辨率录像；
　　（二）4路视音频同步输入，1路视音频同步输出；
　　（三）采用航空插头，可同时提供视频信号、音频信号以及电源信号的稳定连接；
　　（四）支持2块2.5英寸SATA接口HDD/SSD硬盘存储
　　（五）使用可插拔硬盘盒，采用**民硬盘减振专利技术；
　　（六）可内置3G网络传输模块，支持WCDMA、EVDO等网络；
　　（七）内置高灵敏度GPS模块，定位信息封装入录像码流中；
　　（八）可外置3轴加速度传感器，同步记录行车数据；
　　（九）7路电平报警信号输入，2路开关量或干节点报警输出；
　　（十）支持延时关机（5分钟~6小时）和24小时定时开关机功能；
　　（十一）宽幅电源输入（DC+6~+36V），符合+12/24V车辆电气要求；
　　（十二）铝质机箱，散热、防尘、防水等性能优良；
　　（十三）功耗低，设备功率≤10W。

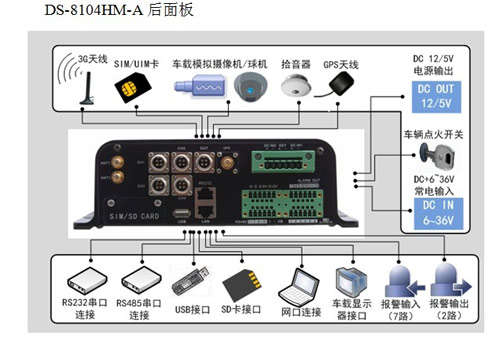

　　五、硬件连接方法
