上海宝山商汇都市工业楼闭路电视监控系统方案

　　上海宝山区商汇都市工业楼(以下简称大楼)位于宝山中心城区，大楼东临北泗塘河、南沿湄浦河、北依漠河路，近逸仙 路高架，总建筑面积超过7 万平方米。大楼是一个具有一定规模的办公基地，由2 栋高层研发办公楼、1栋低层研发办公楼及群 房组成。地下2 层，其功能包括停车库、自行车库、人防及机电设备用房等。

　　由于大楼周围是城乡结合地区，治安情况相对复杂。为了使大楼有一个良好的安全生产、研究的工作环境，适应当前信息 化、智能化的发展趋势，保证大厦安全，大厦内建立了一套现代化的安防系统。经过紧张而激烈的招投标，英飞拓品牌凭借其 良好的口碑和强大的技术实力，在众多安防品牌中脱颖而出，最终中标宝山区商汇都市工业楼闭路电视监控系统。

　　系统的组成

　　该视频监控系统由前端摄像机、控制设备、显示设备和图像存储设备所组成。

　　(1)前端设备

　　前端 1/3”摄像机与高速球机，主要是对目标监视区域进行摄像，而采用彩色摄像机是为了体现监视目标的细节特征，提高 图像质量。

　　(2)系统的传输

　　前端摄像机，因本方案中传输距离基本在 400 米以上，故使用SYV 75-7 的视频电缆来传输。

　　(3)控制设备

　　采用 16 路D1 数字硬盘录像机和视频矩阵主机的结合，实现录像和监视分离，即避免误操作会影响硬盘录像机的录像状态， 又能提高实时监视的有效性。

　　(4)显示设备

　　采用 38 台21”监视器组成电视墙，对重点监视的图像可使用键盘随意指定需显示到的监视器上。

　　(5)图像存储

　　采用 26 台16 路D1 数字硬盘录像机。

　　(6)图像存储的容量

　　系统配置存储容量能使记录保存时间为 15 天。按公式计算(以D1 硬盘录像机标准1600 码流来计算)：所需硬盘容量=码流 ×天数×3600×24×路数/(1024×1024×8)。能计算出保存15 天录像时间所需硬盘为3900G，故此方案中硬盘录像机采用4 块 1000G 专用硬盘。

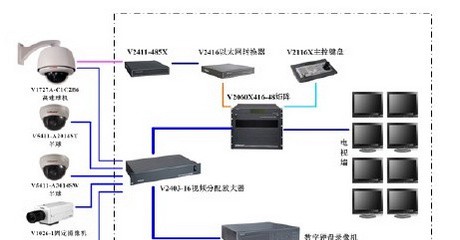

　　该闭路电视监控系统中前端设备和中心控制矩阵都采用了英飞拓的产品。系统图如下：

　　摄像机的选择

　　根据实施项目的特点――商务办公楼，按标准的要求，并结合开发商的管理要求，摄像机的设置重点主要在：大楼地面各 出入口、停车库出入口、地下停车库、电梯轿厢、各楼层电梯厅及主要通道、大楼内重要设备间、安防控制中心。

　　基于以上应用场合，采用 V1727 快球和两款枪型摄像机V1026-1、V1028-1 和两款半球摄像机V5411-A2014ST、 V5411-A3014SW。下面就这几款摄像机的性能为您作详细介绍。

　　V1727 高速球机

　　V1727 采用23 倍光学变焦范围昼夜型机芯，并有对应的12 倍数字变焦功能，快球提供 最多128 个预置位和4 个花样扫描，方便定点监控。预置位可手动调用，也可由报警信号自 动激活。密码保护使非法用户无法篡改球机内部的参数设定。球机的“自动归位”功能可使 用户事先设定一个场景，从而使球自动调用此场景，无需人工调整。“区域划分”功能，可将 整个监控区域最多划分为16 个“小区“，每个“小区”可独立定义描述。

　　另外，Infinova 系列球机的室外防护罩使Infinova 系列球机具有很好的环境适应性。Infinova 系列快球还提供墙装、角装、 柱装、吊装、越顶装和吸顶装共6 种安装方式，以满足客户不同的安装需求。

　　V1026-1 摄像机

　　V1026 系列高解析度日夜转换型摄像机采用新型的 SONY 1/3″ IT CCD 图像 传感器，及利用先进的数字信号处理器 (DSP)对图像进行控制。具有极佳的图像 画质和完美的功能特性。该摄像机提供高达540 线的图像解析度，涉及图像质量 的各种参数都能随时、自动地由DSP 进行自动调整。

　　V1026 系列高解析度日夜转换型摄像机具有高灵敏、抑制光晕能力强、高信 噪比等特点，并具有日夜转换功能。该款摄像机用于出入口，即使在0.05Lux (黑白模式)这样低的照度下，日夜转换功能也能适 当地拍摄图像。

　　V1028-1 系列高解析度彩色摄像机

　　室内监控我们为客户推荐了 V1028-1 系列高解析度彩色摄像机，该款摄 像机采用高灵敏度1/3″ EX-view CCD 图像传感器，通过专业级全数字信号 处理技术，实现520 线的高水平分辨率;同时提供大于50dB 的出色的信噪比 (S/N)，使得摄像机生成的图像色彩真实、异常的清晰;优越的低照度性能， 在超低照度环境下仍能清晰地识别物体。

　　本系列彩色摄像机外观呈枪型，外观设计紧凑、美观、时尚;外壳为全铝合金铸造，拥有良好的坚固性和散热性能。通过 适配摄像机安装支架，可实现吸顶吊装方式，侧墙安装方式。该摄像机可适配C 或CS 型接口的手动变焦镜头，或3 可变(焦距、 光圈、聚焦)自动光圈镜头，适用于商厦、办公场所、交通及城市街道等常用监控场所。

　　V5411 系列半球

　　根据现场需要，英飞拓为该项目配置了两种规格的半球。一种是V5411-A2014ST，焦距为 2.8mm 定焦，这样焦距的半球用在电梯里，可以得到更广的监测范围。另一种是V5411-A3014SW， 用于普通场合，焦距为6mm，清晰度比V5411-A2014ST 的480 线更高，为520 线，图像能更清晰。

　　V5411 系列室内彩色固定半球摄像机采用高灵敏度的SONY 1/3″ C CD ( 电荷耦合元件)图像 传感器和具有长使用寿命和高可靠性的全新线路，具有高灵敏、抑制光晕能力强、高信噪比、不会因磁场而出现失真，图像清 晰稳定、功能丰富、使用寿命长。

　　中心视频切换系统

　　一个好的监控系统，除了优秀的前端摄像机，还需要 一个强大的大脑：中心矩阵控制系统。出于稳定性和可扩 展性的考虑，英飞拓为此项目配置了V2060X416-48 大型 矩阵。

　　V2060 采用ARM-9 微处理器技术，可实现安防自动 化，即使一名操作人员也可控制整个4096 路视频输入和 512 路视频输出的CCTV 系统。用户可预定义系统巡视， 成组切换，事件定时器，报警显示模式和报警清除模式。 这些预定义功能可以分别在单个监视器上执行。为了确保 安全，可以使用视频环接模块扩展原始视频信号，向DVR 或其他存储设备输出并记录。

　　V2060 产品功能强大，适用于所有安防系统，可利用预配置功能确保最高的可靠性，并且其模块化结构更易于安装、操作 和扩展。V2060 代表了视频矩阵切换/控制系统的顶尖技术，同时具有很高的性价比。 基于 Windows 的系统设置软件大大简化了初始安装过程和方便了后续系统参数维护。矩阵系统通过RS-232 数据或UDP 协 议与控制器或PC 机进行通信。整个系统实现了网络化，由一个主站点通过以太网协议控制。V2060 采用以太网通讯，AES-128 算法加密，确保通讯快捷的同时充分保障网络通讯安全。

　　配套的 GUI 软件提供的虚拟屏幕操作键盘，具有V2116 系统键盘所有功能，更简化了系统操作。系统可以给用户分配不同 的管理权限，更进一步确保系统安全。高可靠性的冗余电源设计，确保系统稳定运行。

　　结束语

　　小到摄像机支架护罩，大到矩阵切换系统，英飞拓一直致力于为客户提供整体解决方案。英飞拓多年来在视频监控领域积 累起来的经验，是整个系统稳定运行的保证。到2010 年世博会召开时，英飞拓的目标是：当您愿意抬头时，便能看到英飞拓的 产品;在人流如梭的城市中，英飞拓将时刻守护您的安全。
