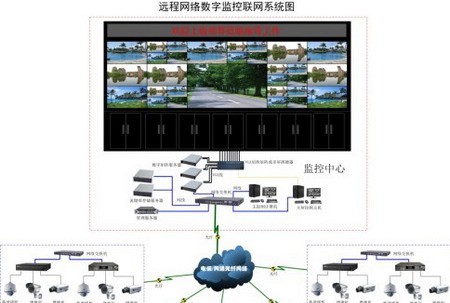

前端各监控区域共480路模拟摄像机视频分别接入海康/大华/恒亿/汉邦16路D1网络硬盘录像机，硬盘录像机放置在前端某集合点(业务点)，也可以放置在监控中心机柜内。如果硬盘录像机放置在前端集合点(业务点)，可以直接采用SVY-75-5视频线接入，如果放置在监控中，远距离的模拟摄像机视频可配置光端机通过光钎传输接入中心硬盘录像机。在接入模拟视频图像进行录像的同时，并将模拟视频转换为网络视频流，通过网络传回监控中心。通过网络与中心管理系统平滑接入。
在项目建设中，可能已经安装有视频监控系统，能在系统兼容范围内的，我们采用平滑无缝兼容接入方式直接融入本系统，不能兼容的我们建议予以改造，将项目中所有需要的视频资源兼容到综合管理系统中。
监控中心设计
中心配置18台46寸DID拼接屏，组成3*6液晶拼接电视墙。18台专业DID拼接屏每台都可以自由做1/4/6/7/9/12/16画面分割显示。通过大屏控制系统，可以实现任意屏上单画面、四画面、九画面视频图像自由调用、切换、群组等操作。通过拼接屏控制系统，可以对大屏进行2*2、2*3、3*3、3*4、3*5、3*6等拼接显示。
监控中心作为此项目的最高级管理中心，可以对系统进行全程、全方面的配置与管理，包括网络视频接入与存储、用户访问控制管理、视频调度管理、控制网络数字矩阵，将网络视频在液晶电视墙的显示。通过统一的调配，减少网络的占用率。
中心系统配置一台管理服务器，安装Anet开放式网络数字监控综合管理系统，这台服务器承担系统资源管理、身份认证、权限管理、设备参数、信息管理等任务。
中心配置3台AN-IP6009D智能网络数字矩阵服务器。4台智能网络数字矩阵系统实现18块液晶监视器每台9路D1视频高清解码输出，18块液晶监视器可以同时实现高达162路实时D1高清视频解码显示。每台高清网络智能数字矩阵的高清输出接口连接每一台专业液晶监视器，单路输出都可以做1/4/6/7/9/12/16等分割高清显示。3台矩阵之间无缝链接叠加，自成一体系统，相互之间的视频图像可以自由调用很切换。网络数字矩阵带VGA/DVI/HDMI 液晶屏/等离子屏/DLP屏输出，单屏显示输出分辨率为1960*1280，远高于解码器或硬盘录像机的本地VGA800*600显示输出，图像更清晰。
中心配置1台管理主控计算机。一台作为网络监控系统控制主机，管理监控系统及数字矩阵主控系统，可对矩阵系统进行视频图像的调用、群组、分割、切换、轮巡，并对系统参数配置、权限等系统信息进行管理，操作人员通过实时浏览界面，可以轻松将视频图像切换到监控台显示器上，进行近距监视。同时控制液晶拼接屏的功能操作、配置、信息、控制等管理。
中心可通过中心主控对电视墙及前端云台进行控制操作。也可以配置一台三维主控键盘。通过三维主控键盘，实现对电视墙视频图像的调用、分割、拼接等操作，同时对前端摄像机云台进行全方位控制。
系统采用前端硬盘录像机进行分布式录像，每台硬盘录像机安装4块2T监控专用录像硬盘，对前端视频进行的30天*24小时录像存储。也可以在监控中心设置流媒体存储服务器对前端重点视频进行集中存储
