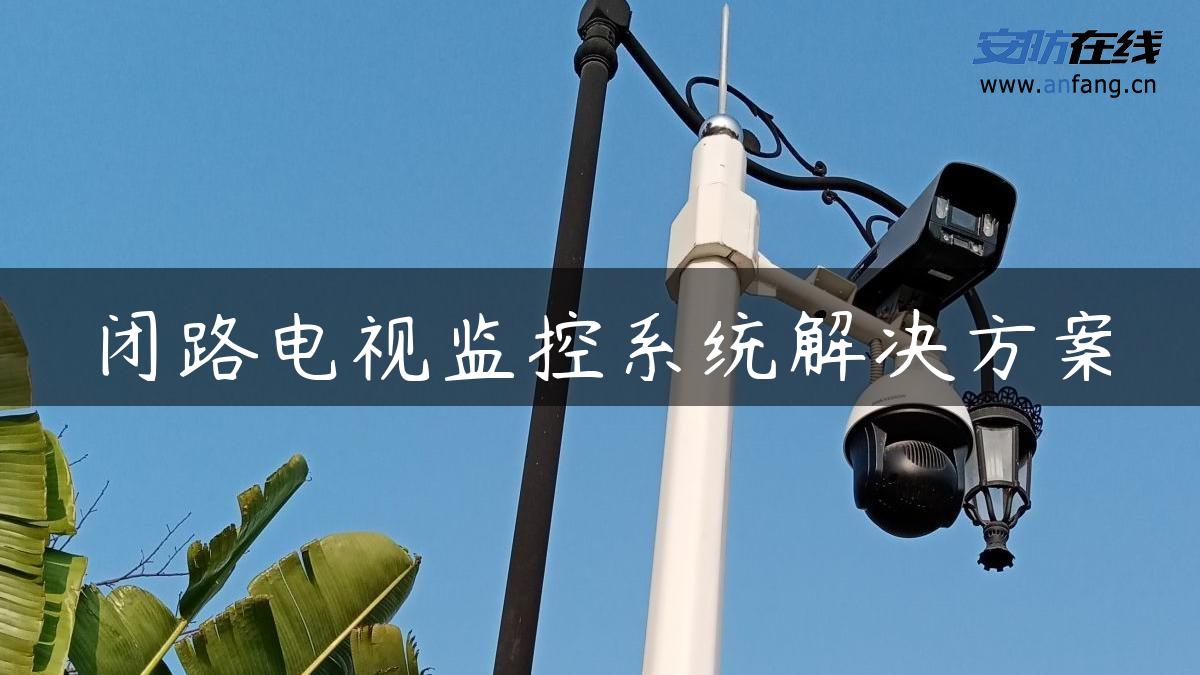

闭路电视监控系统解决方案

　　一、概述

　　闭路电视监控系统(CCTV)是应用光纤、同轴电缆、微波在其闭合的环路内传输电视信号，并从摄像到图像显示构成独立完整的电视系统。它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像记录下来。

　　利用闭路电视监控系统，可以保护人身安全，节省时间和费用，提高效率，实现实时指挥和调度，处理和保存信息。因此，进入90年代以后闭路电视监控系统已被日益广泛的应用于公安、金融、工矿、交通、医疗卫生、商业、军事、旅游饭店、重要物资仓库及安全保卫等领域，已成为现代化管理标志之一。

　　二、闭路监控解决方案分类

　　三、闭路电视分类

　　1、模拟闭路电视：音视频矩阵、长时间录像机、监视器、画面处理器、切换器

　　2、数字闭路电视：PC式数字硬盘录像机(视频卡)、工控式数字硬盘录像机(视频卡)、嵌入式

　　硬盘录像机、网络摄像机、网络视频服务器、无线网络摄像机、无线网络视频摄像机、数字音视

　　频矩阵、网络视频解码器、视频解码卡。

　　四、闭路电视组成

　　1、摄像部分

　　摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。他的好坏与它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机采用一体化代变焦功能的摄像机、网络摄像机或高速智能球达到灵活监视与控制的目的。总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。

　　2、传输部分

　　传输部分就是系统图像信号、声音信号、控制信号等的通道。目前电视监控系统多半采用视频基带传输方式，还有采网络传输方式(利用网络视频服务器、网络摄像机)、双绞线(双绞线收发器)传输方式、无线网络(无线网络视频服务器、无线网络摄像机)传输方式、无线微波传输方式。如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式、网络传输方式、无线微波传输方式、无线网络传输方式。一般要求传输的距离都比较近，可采用基带传输方式，也就是75欧姆的视频同轴电缆。对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真(色度信号与亮度信号均不产生明显的失真)，保证原始图像信号(从摄像机输出的图像信号)的清晰度和灰度等级没有明显下降等。

　　3、控制部分

　　控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制台(有些系统还有副控制台、)组成。总控制台中主要的功能有：视频信号放大与分配、视频信号的校正与补偿、图像信号的切换、图像信号的记录等;对摄像机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全面、详细的监视或跟踪监视;对系统防区进行布防、撤防等功能。当前端防区有非法入侵时，报警信号传送到总控制台，可以显示报警防区、联动警号、闪灯、前端灯光、录像机等设备。

　　4、显示部分

　　显示部分一般由几台电脑显示器或多台监视器(或带视频输入的普通电视机、大屏幕显示)组成。它的功能是将传送过来的图像一一显示出来。

　　五、数字闭路监控系统

　　1、数字式硬盘录像机：

　　数字式硬盘录像机包含PC式数字硬盘录像机(电脑+视频压缩卡)、工控式数字硬盘录像机(工业电脑+视频压缩卡)、嵌入式硬盘录像机，采用H.264硬件压缩技术，最多可连接48路摄像机输入、48路音频输入、16路传感器输入、16路报警输出(选配报警解码器)，集实时监视、录像、视频动态感知、报警联动、云镜控制、回放检索、图像打印、备份、IE浏览和网络分控等功能于一体。适用于企业监控、厂矿、小区、酒店、写字楼、银行、邮政等监控场所。

　　2、网络视频服务器

　　视频服务器是集成了视/音频数字压缩和TCP/IP网络传输的嵌入式前端设备，它采用目前最先进的嵌入式操作系统和图像处理芯片，在单台设备上进行模拟到数字信号的转换、视/音频编码压缩和网络传输。由于采用嵌入式操作系统，系统的稳定性相比插卡式视频服务器有质的飞跃。通过内置的TCP/IP网络协议，能够实现远程浏览、镜头控制、参数配置等诸多功能，再配合强大的软件，可以构建成一个功能完善、操作简便、性能优异的网络视频监控系统。

　　3、网络摄像机

　　网络摄像机就是拥有独立的IP地址和嵌入式的操作系统从而实现网络监控的智能化产品。 它可以通过LAN、DSL连接或者是无线网络适配器直接连接到网络上。网络摄像机包括一个镜头、光学过滤器、影像感应器、数字化压缩控制器以及嵌入式操作系统。新型的网络摄像机还能够配备其它更高级的功能如动态监测功能。

　　网络摄像机首先采集图像(这些图像可以被视为由不同波段的光组成)，然后把它转换成光电讯号。这些光电讯号随之被网络摄像机从模拟状态转换成数字模式，经过压缩处理后，然后被传送到网络上。

　　摄像机镜头聚焦影像到影像传感器(CCD)。在这些影像资料到达CCD之前它们先要通过光学滤镜，这个过程过滤掉一些红外光，使得只有合适的光线才可以被显示出来。CCD之后把这些由光讯号组成的信息转化成电信号。然后，这些电信号被转换为数字讯号在网络上进行传输。

　　4、CDMA手机网络视频服务器

　　CDMA视频服务器(联通手机CDMA卡传输图像)是基于已授权流媒体技术及专业芯片设计开发的，具备丰富的控制功能，广泛的兼容性，采用单个CDMA1X通道传输技术同时支持多终端浏览(PDA/PC)。图像清晰流畅，分辨率CIF，可达每秒5-12帧，可通过PC、PDA、手机随时地浏览。

　　视频服务器具备广泛的兼容性，提供1路标准的模拟视频输入口，可连接多种规格品质的室内外摄像机，采用H.264高效压缩引擎，完美在先各类摄像机的高清晰画质，并提供高速的远程传输，具备云台、镜头控制、预置位等完整云控功能。内置多层保护保证硬件7*24小时稳定运行，可广泛应用于野外、森林、河流、堤坝、湖泊、车载、海洋、广场等无法使用固定线路接入的远距离或移动中的监控场所。

　　5、无线网络视频服务器

　　无线网络视频服务器对于要迅速扩展有线CCTV系统的范围或者在有线网络难以到达的地方布署摄像机是一个理想的产品S1100w融合SmartSight的SPCF轮流检测协议，可以有效解决802.11无线网络产品固有的“隐藏节点”、QOS、传输距离及安全等方面的问题。为了和现有的无线网络相兼容，可以被配置成802.11a/b模式。无线网络视频服务器和无线网桥(无线AP)组合应用，可以以比铺设新的线缆低得多的费用实现模拟CCTV在企业局域网上的扩展。在同一地点，可以建立多个由无线网络视频服务器和无线网桥(无线AP)组成的视频链路。设备的配置和管理可以通过软件实现。无线网络视频服务器建立在开放的标准上，可以提供长期的投资保护。为传统CCTV系统提供了经济有效的无线扩展及模拟CCTV摄像机向IP网络迁移的专业化解决方案; 提供AES加密的端到端安全的无线连接; 基于SSL授权的设备访问控制及无线网络配置和管理; 在低带宽情况下提供高达30帧/秒基于MPEG-4的高质量视频图像传输。

　　6、网络视频解码器

　　网络视频解码器用于将网络视频数据流还原为模拟音视频信号。连接到网络系统中的DVR、视频编码器或视频存储服务器发送的视频数据流，通过网络传送到视频解码器中，解码还原为模拟电视信号，输出到电视监视器上显示出来。在基于网络构建的监控系统中，视频解码器通常放置在监控中心，可直接驱动电视墙等监视设备。 音视频同步实时硬件解码，每路视频25帧/S;采用32位嵌入式处理器和RTOS实时操作系统设计，系统稳定可靠;内嵌Web Server，B/S模式操作，可通过浏览器和互联网进行远程控制访问; 支持TCP/IP协议，RJ45以太网接口;具有报警输入输出接口，可定义自动报警任务和动作;

　　7、网络视频编解码器

　　网络视频编解码器是集音视频采集、音视频压缩编码、网络传输、客户端远程访问控制、输入输出控制等功能于一体，采用成熟的MPEG4算法压缩编码和解码，支持1～2路视频输入，1路视频本地输出，1～2路音频输入及输出，可以在IP网络上以每秒25(PAL)幅画面传送高质量FULL D1 MPEG4图像，并可实时监听远距离声音并进行对讲，也可通过RS232/485串口及网络远程控制现场的云台/镜头和其他设备。

　　还可以通过ISDN/PSTN/XDSL，在局域网、广域网或者国际互连网上方便地实现视频传播。具有高可靠性、高集成度的鲜明特点，是交通、金融、公安、教育、国防、海关、电力、电信、广电等行业实施视频监控的理想选择。
