无线网络监控方案

　　1 前言及项目概要

　　1.1 前言

　　随着网络技术的发展，人们的信息通讯的要求也越来越高。要求重新布设数据线缆，不仅增大施工难度，造成房屋及周边环境结构的破坏，而且也会浪费资金，特别是相对偏远的区域，如果布设数据线缆，将大大增加投入成本。为了充分解决了这一问题，基于802.11、微波技术的无线传输网络得到的快速的发展和应用，它提供了一种基于标准的、能满足未来发展需求的信息高速公路通道。无线传输作为有线传输的补充及延伸，其优势特点逐渐显现出来。它既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接。提供给用户多种业务的服务(INERTNET、VOIP、VOD等)，该系统具有灵活性、开放性和扩展性，能够满足用户目前和将来的信息传输和交换的需要。

　　在本建议书中，我们将全面介绍Proxim系列产品支持远距离、高速率传输的产品，免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。

　　1.2 项目名称

　　xx小区无线监控

　　1.3 系统需求

　　实现监控中心与48个监控点的视频数据传输。

　　2 Proxim无线设备产品简介

　　2.1 Proxim公司简介

　　Proxim公司是Wi-Fi和无线宽带网络应用的全球无线网络设备领导厂商，与Intel及Microsoft公司共同成立了WiMAX(即下一代无线产品标准)论坛，也是Wi-Fi战略联盟的重要成员，在纳斯达克股票交易市场公开上市，股票代码为：PROX。公司为移动企业、安全及监督、“最后一英里”接入、语音和数据骨干网传输、公共热点和城市地区网络等企业和服务供应商客户提供无线解决方案。公司产品系列包括：获得多项大奖的ORINOCO W-LAN产品、Tsunami以太网桥、Lynx点对点数字无线电通讯设备。

　　Proxim是全球唯一一家能在大楼内以及在不同位置间提供整套无线局域网(LAN)和广域网(WAN)产品和安全连接网络的制造商。在Proxim的帮助下，您能够以巨大的容量迅速而安全地连接几乎所有的设备和所有的人员，实现自由移动。如今，企业、服务商和各类用户可以实现以前无法做到的事情――或者说，您完全有能力这么做!

　　2.2 Lynx简介

　　Lynx系列数字微波传输设备提供了范围广泛的点对点固定无线连接解决方案，可为电信交换连接应用提供租用线路以外的成熟且低成本的替代解决方案。Lynx系列数字微波设备可提供从T1/E1到OC-3容量的不通无线连接带宽。由于其优异的系统增益，这些全双工设备设备可在从1公里到80公里以远的距离范围内提供电信级连接。

　　2.3 Tsunami快速无线网桥简介

　　Tsunami系列快速无线网桥产品提供的解决方案可以满足企业不断增长的对透明和可靠高速网络互连的需求。Tsunami快速无线网桥可为相距1公里至60公里以远的两个以太网交换机或路由器间提供网络连接。Tsunami网桥的总数据吞吐速率在16Mbps至860Mbps之间。

　　2.4 Tsunami MP简介

　　Tsunami Multipoint是点对多点户外无线系统，具有与有线数据网同等的高容量和高可靠性优点。Tsunami Multipoint系统使用IP包无线电发射机，并采用标准以太网接口和易于配置的设计，使高速网络能连接到多个以太网交换器、路由器或来自某一位置的多台PC。使用 Tsunami Multipoint，您能避免时间延迟及有线连接相关的费用，如 DSL、电缆调制解调器和 T1/E1 租用线的费用。Tsunami Multipoint 免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。

　　3 方案设计

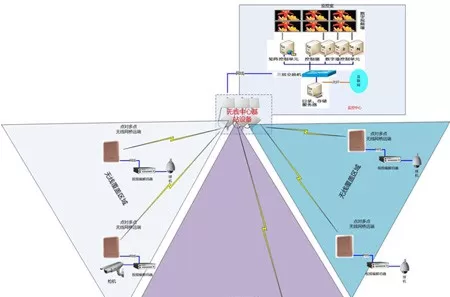

　　3.1 系统拓扑图

　　小区无线组网示意图

　　说明：根据用户的需求，约有48路监控点，约需48台监控设备，每个监控点所需的带宽为512K，按1M的带宽预算，考虑到其它的带宽开销，那么总的带宽需求约50M以上。

　　无线网络的组网思路为：根据现场情况来看，所有无线监控点需接入到监控中心，也就是将48路监控视频汇聚到监控中心。

　　组网建议如下：在上图中可看到监控点密集区约分为三部分，左下角(约15-20个监控点)、中间社区部分(约20个监控点)及右侧的社区(约15个监控点)，以下将分别说明如何解决此三处的无线接入。

　　考虑到今后的扩展性，并考虑到对带宽的需求，及网络的一些额外开销。我们在监控中心架设3台PROXIM点对多点无线中心基站设备，都通过网线连接到交换机上，考虑到现场情况，我们分别外接5.8G　60度扇区天线，做180度无线覆盖。每个监控点的楼顶架设PROXIM点对多点集成天线无线远端设备。具体架设位置根据现场情况决定。每台PROXM基站设备提供54M的空中速率，实际可用带宽在30M左右，每个基站建议接入无线监控点15台。

　　PROXIM无线网络设备提供标准RJ45接口，通过视频编解码器的RJ45接口与*机或球机相连接，这样，就将所监控到的视频信号通过无线网络传回到监控中心，如遇突发事件，社区安保人员可即时了解情况，并快速做出相应的处理。

　　对于监控中心需同时显示多路显示，建议采用好些的服务器，这样不会由于电脑的CPU处理能力不足导致视频出现丢帧及马赛克情况。对于需存储1个月的视频数据，建议采用磁盘阵列进行存储。因所有监控点均为数字监控，所以在中心机房处建议采用支持数字信号的显示屏。
