室内防盗报警系统解决方案

　　室内防盗报警系统，采用了HRVS系统，且在无法知道该系统通讯协议的情况下，对系统的长距离传送的主干线进行了光纤连接的尝试，获得成功。与此同时，对另一著名国际品牌的彩色可视楼寓对讲系统，也同样在无法知道该系统通讯协议的情况下，进行了光纤连接传送图像信号的尝试，图像的清晰度和稳定性均比原来有了很大提高，达到了满意的效果。各系统使用至今，运行稳定可靠，取得了良好的效果。

　　该小区毗邻海边，其显著特点是地方大，全部住宅楼由4至6(或6+1)层的多层住宅楼组成，分布面积广；且其监控中心位于小区西北角围墙边上的物业楼内，比较偏远，小区的各弱电系统都不可避免地面临系统信号长距离传输情况。HRVS系统用于小区的室内防盗报警系统，虽然该系统属于CAN总线结构，采用普通的电缆对于系统信号较长距离传输影响不大。但由于铜芯电缆的价格不断上涨，加之同样起点到监控中心的长距离信号传送的视频监控、楼寓对讲等系统也都采用了光纤传送，增加一个系统的光纤传送，也仅在光缆中增加一芯而已。因此，为降低系统造价、优化系统结构、提高系统的抗干扰、抗腐蚀能力，工程人员最后决定在HRVS室内报警系统中也采用光纤传送方案。

　　小区各单元内、外不同系统的前端设备的铜芯线缆通过各自单元的弱电间汇总后，再用铜芯线缆通过室外管道向“楼组”单元汇总。各系统的铜芯线缆汇总到楼组弱电间后，按不同系统的功能要求配置不同类型的光端机，作为CAN总线结构的HRVS系统应选用CAN光端机，采用室外单模光纤与监控中心机房的终端设备连接。

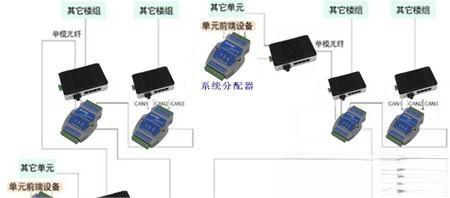

　　采用HRVS系统的室内防盗报警系统的一种系统示意图如图1所示。

　　为方便调试和日后的维修，一般采取3至4个单元配置一个系统分配器UT-509方式，对于一个单元门内有2个2梯2户合用一个单元弱电间的房型，可采用“串接”(即一个1梯2户的最后一个防区模块的CAN OUT端与同一单元门内的另一个1梯2户的CANIN端通过各自的垂直管道在地下室弱电间内相连接)的方法。如果一个楼组配置后只剩下一个单元，为节省一个系统分配器UT-509，也可采用(通过室外管道)“串接”的方法。

　　该HRVS系统的一个系统分配器UT-509所接的前端设备系统较为复杂。按照当时的技防规范要求，对各单元的一、二层住户：各户住宅的阳台、窗户以及所有住宅通向公共走道的门、窗等部位都安装了红外幕帘探测器作为入侵报警，每户的客厅与主卧分别安装有一个紧急报警(求助)按钮装置，每户采用一个HRVS的1511报警主机(键盘)作为防盗报警控制器，每四家住户采用一个HRVS-1230分支器。对于三层以上的住户，在每户的客厅与主卧分别安装有一个紧急报警(求助)按钮装置，采用HRVS-1306六防区模块或HRVS-1304四防区模块作为防盗报警控制器。每个单元上述的前端设备通过HRVS-1230分支器与系统分配器HRVS-1210相连接。经仔细观察和分析，发现系统中的第一个报警信号均能及时发出、接收和报警，但如第二个报警信号是紧跟着第一个信号发出的，或几个报警信号同时发出，就会产生有发送、接收不到而漏报的现象；如果第二个报警信号比第一个报警信号迟发相当的时间，则系统不会产生漏报现象。这也就是在分调时，看到的系统状态都很正常的情况。

　　为解决此问题，经过多次的分析、试验，发现：无论是第二个报警信号是紧跟着第一个信号发出的，或几个报警信号同时发出，其实报警信号都到了中央报警控制器UT-1204，只是系统只处理第一个报警信号，对其他信号没有反应。这令工作人员认识到，是由于不知道HRVS系统的通信协议所导致的现象。

　　对此，为了使系统能适应HRVS的通信协议，对图1所示的系统结构进行了详细的分析，发现整个系统是通过CAN光端机(本身手拉手连接)与中央报警控制器UT-1204相连接，而如果我们不采用光纤，则整个系统应该是由系统分配器UT-509手拉手连接后与中央报警控制器UT-1204相连接。那么，上述的漏报现象是不是由于CAN光端机与中央报警控制器UT-1204连接(的通讯协议)不协调而发生的呢?由此，对图1所示的系统构架尝试着进行一些调整，在CAN光端机与中央报警控制器UT-1204之间增加一层由系统分配器UT-509手拉手连接后与中央报警控制器UT-1204相连接的构架，经过多次不同类型的试验与调试，解决了上述的漏报现象，取得了较令人满意的效果。
