近年来，环境污染问题引起了国家相关部门的高度重视。2007年，国务院发布了节能减排综合性工作方案，明确要求对国家重点监控的污染源和治理设施实行自动在线监测，全国所有的重点污染源和重点治污设施，都要安装自动在线监测设备。
基于上述背景，各种各样的环保监测系统应运而生，并得到了广泛部署和应用。但是，目前绝大部分环保监测系统仅仅实现了数据监测功能，比如实时采集和监测排污点的二氧化硫和化学需氧量排放量，而没有实现图像监控功能，不能直观的看到排污点实际图像。
企业污染源监控的解决方案
为此，科达推出了以各级环保部门为中心、相关排污企业为分支点的污染源环保视频监控解决方案，可通过与环保监测系统结合，将环保监测数据处理服务器中的数据信息和污染源监控系统中的视频信息相关联，在实现排污点数据监测的同时进行更为直观的排污点实时视频浏览和排污点监控录像调用，很好的帮助各级环保部门有力提升监督能力和监管效率。
管理与部署模式
污染源视频监控系统采用省环保局、市环保局两级管理模式，市环保局为基层管理单位，负责管理和监控本市辖区内的涉污企业及监控点，省环保局为上级管理单位，可管理和监控全省范围内的涉污企业及监控点。因此，需要在省环保局、市环保局设立两级监控中心。
由于环保部门与各涉污企业排污点通常距离非常远，且图像调用又要求分级分权，所以污染源视频监控系统必然采用网络化部署模式，整个系统以管理平台为核心，进行前端接入、存储、电视墙显示以及客户端访问。
管理平台的部署架构可根据各地情况，采用全省一个平台或省市两级平台。采用全省一个平台时，省内所有企业污染源监控点均直接接入省平台，采用省市两级平台时，企业污染源监控点则首先接入市平台，然后再由市平台上传监控信息至省平台。这两种模式各有优缺点，全省一个平台可以节约系统投资，但会带来网络流量高以及单平台故障引发全网瘫痪的风险，而省市两级平台投资成本会比较高，但可以有效减少网络流量并降低单平台故障引发的全网瘫痪风险。一般来说，如果监控点较少，适合于采用全省一个平台，如果监控点较多，则适合采用省市两级平台。不过，无论是哪一种平台模式，都可以通过网络化、分布式的监控中心部署实现省市两级管理。
部署方案

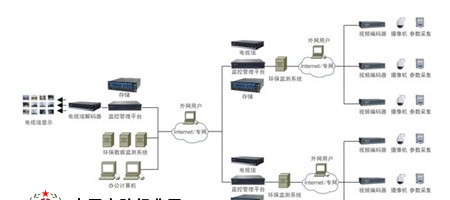

以省、市两级平台为例，科达污染源环保监控系统的部署方案如下图所示。采用省、市两级监控中心管理模式，每级监控中心根据需求配置管理平台、电视墙以及存储。各涉污企业污染源监控点配备视频编码器、摄像机以及污染参数监测设备，通过Internet或专网接入市环保局。通过管理平台与环保监测系统的对接，各级环保部门工作人员可登录环保监测系统了解辖区内所有排污企业的污染物指标及相关数据，同时观看排污点实时视频，从而实现对这些排污企业的统一监督和集中管理。
监控点――各涉污企业污染源监控点以视频编码器为中心，摄像机、污染参数监测设备以及烟感温感等告警设备均通过相应接口接入，视频、污染参数以及告警信号经视频编码器集中处理后全部上传至市环保局监控中心，由管理平台统一管理和调度分发。利用视频编码器的数据叠加功能，监控点的污染参数可叠加在监控图像上，监控中心及外部用户可在观看监控点图像的同时了解该排污点污染参数，直观、便捷。
管理平台――管理平台是整个视频监控系统的核心，位于环保局监控中心，采用省、市两级级联部署架构，市局平台负责完成辖区内所有前端接入、设备管理、视频转发分发、录像存储、检索回放、告警联动、用户权限管理以及网络管理等一系列功能，省局平台则负责完成与所有市局平台的级联，以及全网监控资源的统一管理。同时，管理平台还完成与环保数据监测系统之间的对接，实现监控点污染数据与监控视频的关联。
存储――由于环保监控系统对存储可靠性要求非常高，而且对存储图像质量要求也非常高，一般都要求是D1。因此建议采用三级存储模式，监控点通过视频编码器内置硬盘实现前端存储，市环保局和省环保局通过磁盘阵列实现分布式中心存储。这样有多方面的好处：一，前端存储因人为破坏或磁盘故障导致录像丢失时，中心存储还可以保证录像完整性；二，中心存储因设备、磁盘或网络故障导致录像丢失，前端存储还可以保证录像完整性；三，当网络带宽有限时，中心存储可采用CIF视频保证流畅性，而前端存储仍然可以采用D1视频保证高清晰度；四，所有前端均采用前端存储时，中心存储仅需针对重点监控点进行备份存储即可，这样可以大大降低中心存储的投资成本，因为带前端存储功能的视频编码器成本并不高。通过管理平台的统一管理，系统内所有前端及中心存储资源均可由监控中心和客户端统一检索、浏览和回放。
电视墙――电视墙位于环保局监控中心，由电视墙解码器和电视墙显示设备组成，主要完成所有排污点视频的轮流集中显示和实时监控。该部分可选，可根据实际的需求情况进行考虑。
客户端――客户端主要是指访问所有监控资源的用户，基于PC。客户端可以位于网络的任意位置，经授权后，可实时浏览和控制任意排污点视频，并可随时调用任意监控点录像资料。
传输网络――传输网络用于实现两级管理平台之间和市局管理平台与前端、客户端之间的所有监控码流的实时传输。传输网络可以是环保局与排污企业之间构建的专用网络，也可以是Internet。网络的接入方式可以是光纤，也可以是ADSL。
业务应用
实时视频监控――可对排污点进行实时视频监控，实时监督涉污企业排污点的水、废气、废渣以及周围环境的颜色、浑浊度、漂浮物状况，还可以防止部分企业偷排及对污水采集设备的传感器进行破坏，有效遏制作假行为。
污染物参数叠加显示――通过视频监控系统与环境监测系统的对接以及图像与数据的叠加和关联特性，可在监控图像上叠加显示监控点采集到的污染物数据参数等信息，可以直观的进行参照比对。在查询历史录像及数据的时候，也可以很方便的在二者之间相互关联，从图像关联到数据，从数据直接调出图像。通过视频和数据的结合，可以有效防止虚假数据，并及时直观的发现现场问题。
录像存储与回放――可以对排污点视频进行录像存储，并对存储的录像文件进行集中管理。为了合理的利用存储空间，用户可以根据具体需要设置录像时间和录像方式。例如，白天的时候可以选择告警录像，只有在前端产生告警的时候才进行录像；晚上会有部分不法企业进行偷排，那么晚上的时候可以选择定时录像。用户可以对存储的监控录像进行点播回放，可以按照监控点、时间等信息进行录像文件检索，回放时可以指定时间点、拖拉、慢放、快放等操作。
告警联动――当前端检测到告警或当污水参数超标时，系统将自动触发相应的联动操作，包括切换该监控点图像到电视墙、发出声光电警报、启动该监控点录像等，同时在系统中留下告警历史记录，方便管理人员了解一段时间内有哪些企业的哪些项参数超标。
在线公开监督――系统可通过与环保部门门户网站结合，供外部群众在线观看和监督排污企业的污染物处理过程，使整个系统成为一个透明工程，真正解决大家关心的环境污染问题。
