目前城市基础光纤网络建设方面已经取得很好的成绩,充分利用现有的光纤网络设施资源,结合先进的光纤宽带技术,在此基础上建设网络视频监控联网报警系统。同时,安全问题也给管理部门提出了更高的要求,城市的人员复杂、流动性大、各基层单位分散,在有安全事故出现时,监控中心、远程分控可及时掌握现场情况、监督服务和执法。在此背景下,我们完全可以利用现有光纤网络或宽带网络,建设一套适用于城市远程视频监控联网报警系统,对各个角落的安全情况随时进行远程综合监控,一旦出现异常情况,相关部门可以及时发现并掌握情况。
一、系统整体需求分析
平安城市高清数字化监控是一套覆盖整个城市的大型监控联网报警系统,随着系统的不断深入建设,未来,系统的监控点将数以千计、万计,因此,对系统整体上有如下要求:
1、充分利用现有光纤、内部通信电路和宽带网络,整合已有的、分散的各个监控网络,以保证最大程度的利用现有资源,避免重复投资。2、必须具有强大的接入能力,以实现大规模、大范围的监控点覆盖。3、必须支持灵活的接入方式,以适应各个监控点网络传输条件的差异性。4、必须具有集中管控功能,以保证整个系统可控制、易管理。
其次,平安城市高清数字化监控需要完成各类应用的整合与调用,包括:1、监控图像的录制、存储与点播回放。2、传统报警系统的视频化改造升级。3、移动侦测等。这就要求系统必须具备灵活的扩展能力和强大的整合能力,具备可靠、强大的安全特性。
二、系统方案的组成
平安城市高清数字化监控,是城市监控的一个延伸,其把社会治安监控从室外延伸到属于公共服务场所的室内,属于安全监控的典型应用。由于城市监控单位比较分散,因此有必要强化城市监控单位的安全管理措施。城市监控通过对城市监控单位实施隐蔽式远程图像监控管理,变被动式接警处理为主动式监管,不仅可以大大缓解管理中的种种的问题,对于发生在城市监控内的各种违法犯罪行为起到一定的震慑作用,而且,必要情况下的图像资料的录像保存还可以作为公安机关对于犯罪认定和处理的有效依据。
1、组网说明
各前端监控点高清网络摄像机(即视频图像、探测、报警、巡检等监控信号),直接通过城市光纤网络或宽带专线电路,链接到安装在城市监控单位管理办公室局域网上的中心管理服务器上,并上传到城市监控上一级单位,其他城镇的监控单位内部相关监控部门与人员,由城市监控单位管理办公室监控系统管理员授权,通过客户端软件,监控相关监控点。
同时,其他相关部门或人员亦可经授权,连接到平安城市高清数字化监控的专网,通过客户端软件浏览监控相关监控点图像。如果需要将其他社会有关行业的视频监控信号,接入到城市监控单位管理办公室,仅需在其他社会有关部门监控中心添加数字矩阵子系统或IP端口即可。
2、系统总体架构
平安城市(数字高清监控系统)是一个覆盖整个城市的集成化、开发化、多功能、综合性大型监控联网报警系统,业务范围涵盖治安、交管、消防、刑侦、内保、其他企事业等,包括图像监控与报警系统、重点要害部位监控与报警系统、相关企事业单位监控与报警系统、居民小区技术防范系统、GPS和CAS机动车防盗防劫报警系统、道路监控和卡口系统、电子巡更管理系统等独立而又互相协作的子系统,平安城市高清数字化监控不仅仅强调以上各个子系统的建设,也强调对以上系统和相关资源的整合与集成。虽然系统的组成非常复杂,但是从资源组合与整合的角度上可以分为四个组成部分:监控中心,传输网络平台,监控资源和用户群。监控资源是信息的提供者,用户群是信息的服务对象,监控中心是信息的管理者,是信息存储与共享的平台,传输网络提供了各种信息的传输通道,连接了以上三个部分。
三、系统实现

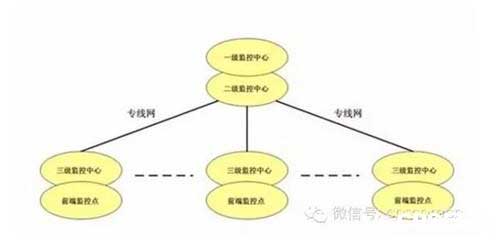

1、三级联网系统图

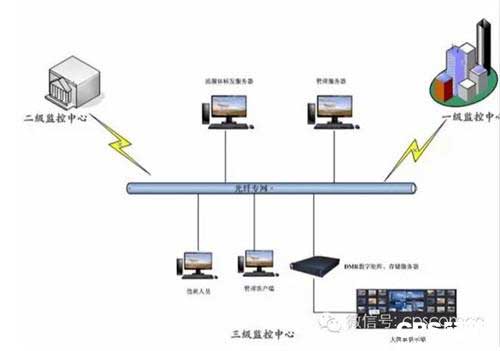

每一个派出所可以管理派出所管辖范围内的所有监控点,除管辖范围内的监控点该派出所无法访问。派出所管理的所有权限有公安分局或者公安局来进行分配。前端所有高清网络摄像机通过内网专线光纤传输到三级监控中心(本级中心),再由三级中心通过管理客户端对前端的监控点进行管理、浏览和控制,系统还可以采用DMR数字矩阵的功能,在三级中心的大屏幕显示墙上输出高清数字视频进行浏览监视,并且还可以作为存储服务器使用,一台DMR数字矩阵录像机最大可以支持32T的磁盘空间存储。利用DMR数字矩阵值班人员可以方便的在显示墙上浏览前端的任意监控点。
2、二级监控中心实现
二级监控中心(分局监控中心)配置服务器,其中目录服务为系统的二级目录,二级中心范围内的设备可由安装在二级中心的网关服务管理,将所有监控点建成了一个完全基于网络,功能非常强大的网络视频系统。实现了各派出所的联网监控管理。
录像服务器(DMR-录像服务器)提供图像的存储、回放、服务。每一个录像服务器可支持多个摄像机图像存储、浏览。这多个摄像机可以是网络内的任意位置的摄像机,不必按照顺序或区域设置。
在二级监控中心为了保障系统的正常运转,目录服务器和录像服务器等都采用双机备份方式。
通过DMR数字矩阵的上墙功能,在监控中心的电视墙上可以任意显示前端编码设备的图像。支持高清设备、标清设备同时显示,一屏可以支持1/4/9画面任意切换。互联网的授权用户都可通过登陆目录服务器查看各自家中的任意一路图像及录像文件。
3、一级监控中心实现
整个联网视频监控系统,通过ISP提供的网络进行联网,实现了主管人员浏览直辖片区的安全情况,若有报警则在监控中心可以对报警点进行声光报警和录像,并可以联动到110指挥中心或直属派出所,能及时地处理报警信息。
根据职责权限,主管人员方便地进行权限分配,并根据实时情况进行调度,使整个系统行之有效地运转。
所有的前端摄像机的图像数字化、网络化,并通过TCP/IP协议挂在LAN/WAN,通过强大的服务器以及数据库对网络上的视频流进行管理。
管理服务器具备管理几千路视频流的能力,支持多服务器结构,客户端的数量理论上没有限制。
固件升级免费并可以通过网络远程进行。所有的维护、参数设置全部通过网络远程进行。
