智能家居安防终端系列解决方案

2015年3月10日，致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布，其旗下世平推出应用于智能家居安防领域的终端系列解决方案，其中有网络摄像头监控方案、电子门锁方案、智能传感器方案、智能插座方案、有毒气体检测方案等。大联大世平此次推出的这些解决方案主要是基于NXP和ADI的器件为核心而进行设计的。
　　智能家居安防系统是传感技术、无线电技术、模糊控制技术等多种技术为一体的综合应用，利用现代的宽带信息网络和无线电网络平台，将家电控制、家庭环境控制、家庭监视监测、家庭安全防范、家庭信息交流集为一体构成的智能系统产品，是具有较强的技术性和前瞻性的新产品。
　　大联大世平针对智能家居安防系统，适时推出终端解决方案，其中包括NXPASC8848/50AIPCamera网络摄像头监控方案、NXPPN512E-Lock电子门锁方案、NXPJN5168ZigBee智能传感器方案和智能插座方案，以及ADIADuCM360有毒气体检测方案等。
　　一、大联大世平NXPASC8848/50AIPCamera网络摄像头监控方案

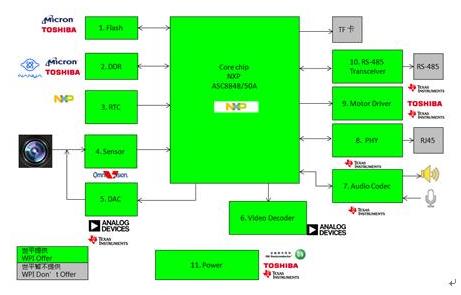

图示1-大联大世平NXPASC8848/50AIPCamera网络摄像头监控方案框图

　　（一）功能描述
　　CMOS图像传感器采集光学图像信号并转换成电信号；
　　ISP图像信号处理器对信号做后期3D降噪、宽动态、强光抑制、背光补偿、数字防抖等图像处；
　　H.264标准视频编码压缩处理；
　　通过千兆以太网接口对压缩后的数据进行加密网络传输；
　　支持标准I2S音讯codec和24bit视频输出。
　　（二）方案特点
　　处理器采用ARM926EJRISC架构；
　　视频编码采用H.264HighProfile编码，可以处理720P@30fps、1080P@65fps、4K以上分辨率视频；
　　支持12Msensor；
　　先进的ISP、3D降噪、边缘增强、运动自我调整de-interlacer等；
　　支持D1@30fps子码流，支持MJPEG1090p@45fps辅助码流；
　　支持感兴趣区域编码(ROI)和SVC-T编码；
　　支持智能视频分析，16个独立窗口的运动检测，边界控制，虚拟围栏等。

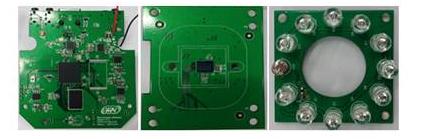

图示2-大联大世平NXPASC8848/50AIPCamera网络摄像头监控方案照片

　　二、大联大世平NXPPN512E-Lock电子门锁方案

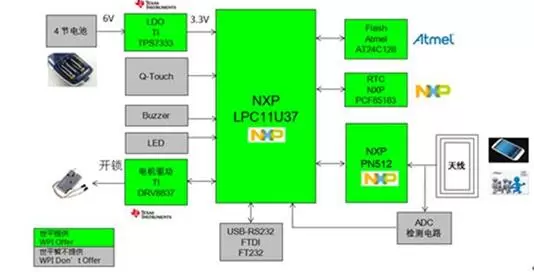

图示3-大联大世平NXPPN512E-Lock电子门锁方案框图

　　（一）功能描述
　　NFC通信：使用PN512实现NFC读卡器功能，读取TypeA卡；
　　驱动马达开锁：通过DRV8837驱动直流无刷马达开锁；
　　工作状态指示：通过LED指示工作状态，绿色表示读卡成功并开锁，红色读卡信息错误；
　　电池供电：采用四节电池供电；
　　低功耗：由LPC11U37控制系统间歇性扫描是否有卡靠近，实现系统低功耗。
　　（二）重要特征
　　NXPLPC11U37ARMCortex-M0处理器，主频最高50MHZ；
　　NXPPN512传输频率13.56MHz读卡芯片，传输速率最高424kbit/s；
　　TITPS73331.8A最大驱动电流，低电压H桥电机驱动器。

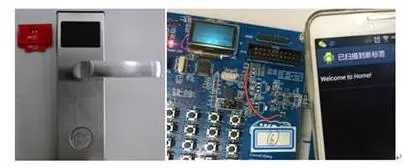

图示4-大联大世平NXPPN512E-Lock电子门锁方案照片

　　三、大联大世平NXPJN5168ZigBee智能传感器方案

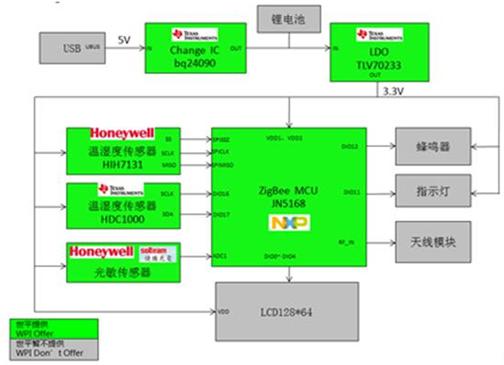

图示5-大联大世平NXPJN5168ZigBee智能传感器方案框图

　　（一）功能描述
　　光照强度的检测：光敏传感器检测环境光照强度，当光照强度在75～150lx范围外时，显示灯闪烁；
　　温湿度的检测：温湿度传感器检测环境的温湿度，当温度在18～30度之外时，显示灯闪烁，蜂鸣器响起；当湿度在40%～60%之外时，显示灯闪烁，蜂鸣器响起；
　　支持ZigBeeHA协议：JN5168将照度和温湿度信息用ZigBee无线信传输，将第一块板子上的相应信息送到第二块板子上的显示屏显示。
　　（二）重要特征
　　NXPJN5168ZigBee无线控制器；
　　HoneywellHIH7131-40~100°C，0~100%相对湿度温湿度传感器；
　　TIHDC1000-20°C至85°C，0~100%相对湿度温湿度传感器；
　　HoneywellSD3410接收角度为90°C，最小亮电流0.6mA光敏传感器。

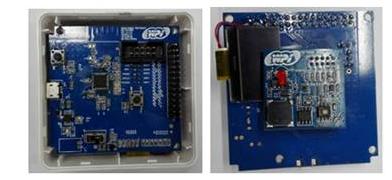

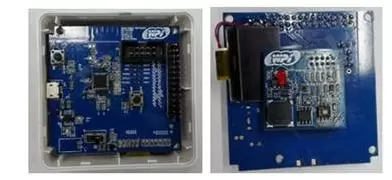

图示6-大联大世平NXPJN5168ZigBee智能传感器方案照片

　　四、大联大世平NXPJN5168ZigBee智能插座方案
　　（一）功能框图

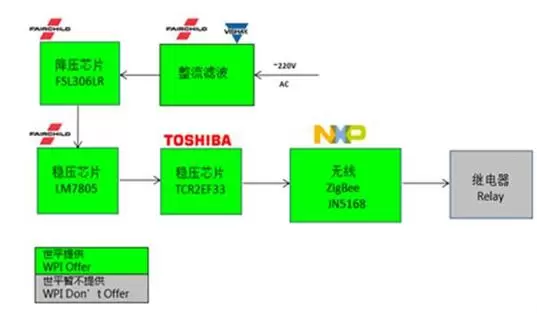

图示7-大联大世平NXPJN5168ZigBee智能插座方案框图

　　（二）功能描述
　　无线传输：使用无线传输模块将信息传送给MCU，之后MCU根据接收到的信息对继电器进行开启或断开的操作，以达到通电和断电的效果；
　　定时控制：发送指定的通电时间给MCU，之后MCU对继电器进行相应的操作，使继电器在指定的通电时间内开启。
　　（三）重要特征
　　NXPLPC812Cortex-M0+处理器；
　　NXPJN5168ZigBee无线控制器；
　　利用AC降压开关FairchildFSL306进行220VAC/DC转换，输出12V；
　　利用Fairchild三端稳压器LM7805将12V电压降至5V/1A；
　　5V/1A经LDOToshiba转换成3V/500mA为MCU供电。

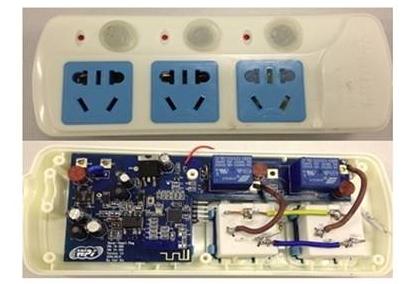

图示8-大联大世平NXPJN5168ZigBee智能插座方案照片

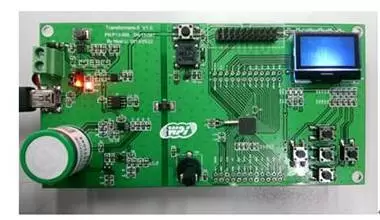

　　五、大联大世平ADIADuCM360有毒气体检测方案

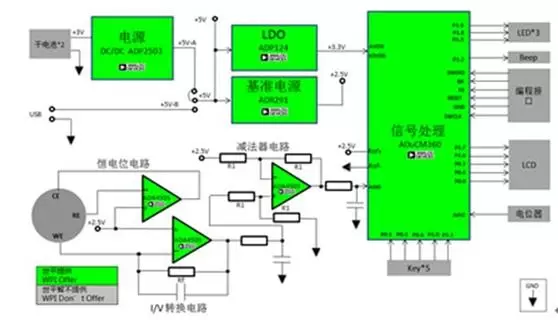

图示9-大联大世平ADIADuCM360有毒气体检测方案框图

　　（一）功能描述
　　信号测量：将传感器产生的电信号经过放大、滤波电路送到ADC采样端；
　　信号采样：根据采集到的信号计算CO浓度，测量范围0-1500ppm；
　　数据显示：将上一步中得到的CO浓度通过LCM显示出来；
　　声光报警：根据CO浓度将报警范围分3个等级：50-200ppm、201-400ppm、400ppm以上；在不同等级蜂鸣器发出不同频率的声音，浓度越高，频率越高；
　　（二）重要特征
　　使用电化学传感器AlphasenseCO-AF作为前端，传感器产生的电流与CO浓度成正比；
　　使用ADIADuCM360内置的24位ADC采集经过处理的信号；
　　ADA4505是超低功耗，轨到轨，零交越失真输入输出放大器。Ib偏置电流为0.5pA，供电范围为1.8~5V，每个放大器的功耗为10μA；
　　供电电压5V，经过LDOADP124，输出3.3V电压，以供MCU及外围器件使用；
　　使用VerfADR291产生2.5V的电压，为运放和MCU内部的ADC提供基准，该芯片静态电流为12uA，精度0.24%，温度系数25ppm/摄氏度。
