电气火灾监控系统的应用及设计方案

　　随着国民经济的发展和人民生活水平的提高，工业用电和家庭用电量逐年增加，给人们的生活和生产带来极大便利的同时也留下了安全隐患。近年来，电气火灾在火灾起因中居首位。本文针对近年来电气火灾事故居高不下的严峻形势，根据电气火灾的规律和特点，提出推广应用电气火灾监控系统技术，提高防控电气火灾的能力，达到防患于未然的目的。

　　一、电气漏电火灾原因分析

　　据统计，在电气火灾中短路起火占60%，是最常见的电气火灾。当供电线路及设备由于安装使用不当，线路老化或机械损伤等原因，其绝缘性下降，导致供电线路及设备与大地之间有不正常的电流流过，就会发生漏电。当人体接触故障电压会引起电击，绝缘破损可能发生接地故障而引发电气火灾。接地故障就是带电导体与地面的短路，电气线路及装置因绝缘破损有接地故障时，在漏电故障点和导电不良连接处将引起电弧、电火花，电弧具有很大的阻抗和电压降，限制了故障电流，使电流保护器不能动作或不能及时动作来切断电源，几百毫安的漏电电弧产生的局部高温达2000℃以上，足以引燃周围的可燃物引发电气火灾。而现有的消防技术规范对电气防火的限制条文少，监督管理力度不够，造成大量用户的电气设计、施工、使用过程中存在诸多隐患。

　　二、电气火灾监控系统的基本组成、工作原理和设计

　　(1)基本组成和工作原理

　　电气火灾监控系统的基本组成：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三种产品组成。

　　电气火灾监控系统集监视、报警、控制、集中管理于一体，监控探测器一般挂接在总线上的支路上，接受主控制器的命令，并传送全部信息；主控制器处理接收来的数据，监测被探测电气线路的漏电电流、温度等参数的变化。当参数异常时剩余电流互感器、温度传感器等终端探测头对信息进行采集，并送到监控探测器中，超出设定值时即发出报警信号，同时输送到监控设备中，经进一步判定，当确认可能发生电气火灾时，监控主机发出火灾报警信号，报警指示灯亮，发出报警音响，并在液晶显示屏上显示报警信息，值班人员迅速进行检查处理。

　　(2)电气火灾监控系统的设计

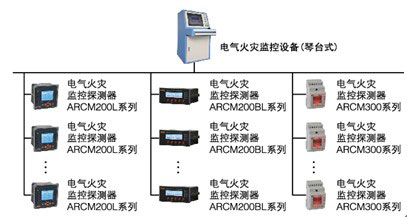

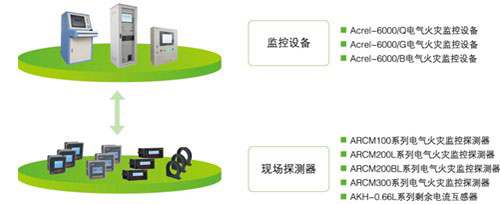

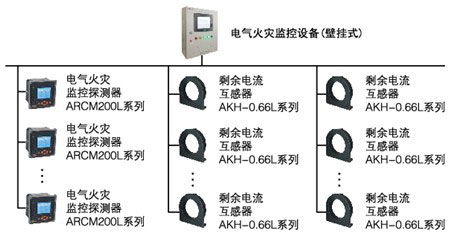

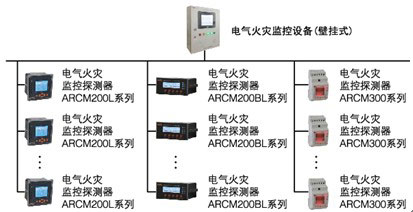

　　Acrel-6000电气火灾监控系统采用分层分布、开放式结构设计，主要由监控设备、监控探测器等组成。监控设备能接收来自电气火灾监控探测器的报警信号，发出声光报警信号和控制信号，指示报警部位，记录并保存报警信息，是系统的管理中心。监控探测器探测被保护线路中的剩余电流、温度等电气火灾危险参数，并可直接将本地采集的信号处理为数字信号，通过标准通讯协议进行传输。提高了信号传输过程中的抗干扰能力，提升了系统的可靠性指标。
