硬盘录像机+矩阵+电视墙监控方案

　　1、需求分析
　　・设计要求包含视频监控和防盗报警系统；
　　・监控摄像机分为固定安装和带云台控制两种，带云台控制的可选匀速云台和高速球两种设备；
　　・控制室要求可以同时监视所有摄像机图像；
　　・控制室设计电视墙功能，可以通过矩阵切换在电视墙监视器上显示任意一路摄像机图像；
　　・可以设置、制定录像工作计划时间表。要求有多种录像检索方式。
　　・系统可以通过硬盘录像机存储所有摄像机的图像资料，录像资料自动保存_____天；
　　・可以通过矩阵主控键盘和硬盘录像机同时控制云台和镜头的各种动作（包括上下左右，镜头变焦、远近控制以及高速球的变速控制和预制位控制）；
　　・重要的录像资料可以备份存档；
　　・硬盘录像机具有用户权限管理功能，不同级别的用户拥有不同的使用权限。
　　・报警系统可以定时布撤防；
　　・支持电子地图功能，当某一路探头报警时要求在电子地图中显示报警点位置。
　　・报警系统和视频录像系统联动，当某一个报警探头报警的时候监控中心要求声、光即时报警，同时可以自动开启前端的射灯或其它照明系统；

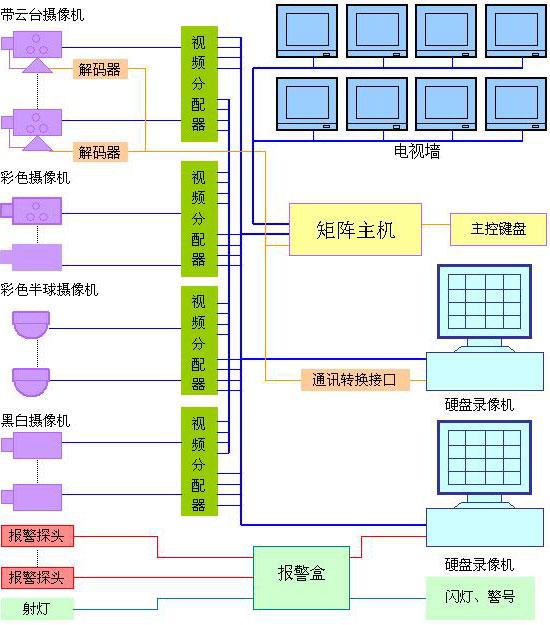

　　2、系统框图

　　3、系统功能
　　本监控系统由前端设备（摄像机、镜头、云台、防护罩、支架、解码器、报警探头、射灯等）和中心控制设备（硬盘录像机、矩阵主机、监视器、报警盒、视频分配器等）组成；中心控制设备按照功能划分分为硬盘录像系统、矩阵控制系统、报警系统组成。下面按照各模块功能做简要介绍：
　　1）硬盘录像系统主要功能
　　・一台数字硬盘录像机最多支持64路视频输入；
　　・本地监视、录像、回放；
　　・支持多种画面分割显示、单画面轮循显示；录像支持移动感知录像、常规录像、报警录像等多种录像方式；在局域网和广域网内均支持多画面同时回放；
　　・录像资料保存时间可以根据用户需求设置（录像数据量常规计算依据：150M/小时/路）；
　　・视频窗口上可以叠加时钟和摄像机标题。
　　・云台镜头控制（包括高速球控制，支持变速控制和预制位控制）；
　　・选配专用报警解码器，同时可连接红外、烟感等多种报警探测器作为报警输入设备；
　　・硬盘录像机具有电子地图功能，用户可根据实际情况绘制电子地图和设置报警点，报警后电子地图自动弹出，显示报警方位；
　　・用户可以设定多级用户密码登陆，不同操作员可享有不同权限，以避免非法操作。
　　・录像资料备份；备份录像资料可以通过单机播放软件在任意一台机器上播放。
　　2）矩阵系统主要功能
　　・在监视器屏幕上可显示时间、日期、运行状态和摄像机标题；
　　・支持自由切换、程序切换、同步切换、群组切换多种切换方式；
　　・可以控制恒速或变速云台/控制电动镜头，支持高速球控制；
　　・内置16路报警输入/2路报警联动输出，报警后可以联动视频切换；
　　・报警输出可编程；
　　・矩阵主机支持RS-485、RS-422和RS-232三种通讯方式
　　3）报警系统主要功能
　　・定时布撤防（通过数字硬盘录像机软件实现）；
　　・手动控制警号、射灯等报警输出；
　　・报警联动录像；
　　・通过硬盘录像机电子地图显示报警点信息；
　　・报警盒兼容各种类型报警探头；
　　4）视频分配器在本监控系统里的作用
　　在电视监控系统中包含了视频信号的显示设备、记录设备和切换设备，而每台摄像机都只能输出一路视频信号，显然这对监控中心是不够用的，这时就需要增加视频分配器。
　　视频分配器用来将一路视频信号输入分配为多路同样的视频信号输出，对输入视频信号按照需要进行电压幅度放大或功率放大，并对远距离传输来的视频信号进行频率补偿。视频分配器常见的有2分配（1路输入变为2路输出），4分配（1路输入变为4路输出），8分配等，输入数量有1路、2路、4路、8路等多种型号，可根据实际需要进行选择。
　　4.主要设备参数
　　1）红外高速球（室外适用）
　　・水平分辨率560线，0.0001Lux，25倍光学变焦（f=3.6~91.3mm），12倍数码变焦；
　　・红外夜视距离：150米；
　　・360度连续旋转，垂直90度旋转；
　　・手控水平转速：最快180°/s，预置位调用转速：最快240°/s；
　　・203个用户定义预置位；
　　・9条预置位巡航轨迹，1条花样扫描，20条两点间自动线性扫描，支持速度和方向可设的360度圆周扫描；
　　・带可编程看守位功能；
　　・长焦限速功能：球机最大转速随着摄像机焦距倍数增大而降低，以准确捕捉目标；
　　・红外灯亮度随镜头焦距变化智能调节，保证远近距离红外照度均匀；
　　・红外灯设计带限流和稳压过载保护功能，保证红外灯长时间工作；
　　・RS485控制，自动识别多种PTZ控制协议和波特率；
　　・定时执行特殊命令功能；
　　・7路报警输入/1路继电器输出；
　　・双轴承结构，大力矩步进电机设计，定位精准；
　　・高强度铝合金压铸外壳，内置加热器（选配）和风扇，适合全天候使用；
　　・防水，防尘，达到IP66防护等级；
　　・内置电源浪涌和雷电保护，抗0～±4000V高压雷击浪涌；
　　・可壁装或吊装；
　　2）红外照车牌摄像机（室内外通用）
　　・彩色/黑白自动转换（ICR双滤光片自动切换）；
　　・金属外壳，防暴设计，可有效抵挡外来撞击带，防水、防尘，符合IP66防护等级；
　　・能够清晰采集车辆的车牌号码（夜间采集车牌图像为黑白图像，但可兼顾夜间普通保安监控）；
　　・水平分辨率：540电视线
　　・日夜转换：自动（ICR双滤光片切换）
　　・最低照度：0.01Lux
　　・镜头：9-22mm手动变焦镜头
　　・红外夜视距离：10米，红外灯亮度可调；
　　・电源：DC12V
　　・工作温度：-10℃~50℃
　　3）50米室外防水红外夜视摄像机（非温控型，室外适用）
　　・可以外部直接调整镜头远近和聚焦
　　・防水，防尘，达到IP66防护等级
　　・图像传感器：1/3“SONYEXviewHADCCDII
　　・水平分辨率：650电视线
　　・信号系统：PAL/NTSC
　　・有效像素：PAL：976×582；NTSC：976×494（H×V）
　　・镜头：9-22mm固定光圈手动变焦镜头
　　・最低照度：0.01Lux/F1.2；0Lux（红外灯开启）
　　・红外灯有效距离：50米
　　・电源：DC12V
　　・工作温度：-10oC~50oC（相对湿度：最大95%）
　　4）60米室外红外夜视全天候摄像机（温控型，室外低温环境适用）
　　・防水，防尘，达到IP66防护等级
　　・内置加热器和风扇，适合全天候使用
　　・图像传感器：1/3”SONYICX673AKCCD
　　・水平分辨率：650电视线
　　・有效像素：PAL：976×582；NTSC：976×494（H×V）
　　・镜头：6–15mm手动光圈手动变焦镜头
　　・最低照度：0.01Lux/F1.2；0Lux（红外灯开启）
　　・红外夜视距离：60米
　　・风扇、加热器：有
　　・电源：DC12V
　　・工作温度：-25oC~60oC（相对湿度：最大95%）
　　5）30米防暴海螺红外夜视摄像机（楼内走廊适用）
　　・3.5英寸，防暴金属外壳，可有效抵挡外来撞击
　　・图像传感器：1/3“SONYEXviewHADCCDII
　　・水平分辨率：650电视线
　　・有效像素：PAL：976×582；NTSC：976×494（H×V）
　　・镜头：4-9mm固定光圈手动变焦镜头
　　・最低照度：0.01Lux/F1.2；0Lux（红外灯开启）
　　・同步方式：内同步
　　・红外夜视距离：30米
　　・电源：DC12V
　　・工作温度：-10oC~50oC
　　6）2.5寸防暴半球摄像机（电梯轿箱适用）
　　・2.5英寸，防暴金属外壳，可有效抵挡外来撞击
　　・图像传感器：1/3”SONYEXviewHADCCDII
　　・水平分辨率：650电视线
　　・有效像素：PAL：976×582；NTSC：976×494（H×V）
　　・镜头：4-9mm固定光圈手动变焦镜头
　　・最低照度：0.01Lux/F1.2
　　・红外夜视距离：30米
　　・电源：DC12V
　　・外型尺寸：108×69.5mm(Φ×H)
　　・工作温度：-10oC~50oC（相对湿度：最大95%）
　　7）彩色飞碟摄像机（电梯轿箱适用）
　　・防暴金属外壳，可有效抵挡外来撞击
　　・水平分辨率：540电视线
　　・有效像素：PAL：752×582；NTSC：768×494
　　・镜头：3.6mm
　　・最低照度：0.1Lux/F1.2
　　・电源要求：DC12V
　　・尺寸：86×57mm(Φ×H)
　　・工作温度：-10oC~50oC
　　8）硬盘录像机
　　・大路数高清录像：最多支持64路CIF或24路D1全实时高清录像；
　　・双显示器输出：支持预览&预览、预览&回放、预览&设置等双屏显示方式；
　　・支持宽屏显示器：新增三款宽屏幕解析度：1280*1024，1280*728，1680*1050；
　　・实时显示滞后时间≤0.1秒；
　　・电子地图：自定义地图、设置报警点、报警后电子地图自动弹出，显示报警方位；
　　・手机监控：可通过手机远程监视和控制云台；
　　・POS管理：可链接POS系统，在图像窗口和录像文件上叠加POS信息；
　　・门禁管理：可连接门禁系统，在视频中叠加姓名、卡号、头像等门禁信息；
　　・Hybrid功能：可将IP摄像机、网络视频服务器或嵌入式硬盘录像机的图像直接通过网络添加到本地DVR图像窗口，进行监看和录像；
　　・虚拟PTZ控制：即可以利用云镜控制面板控制PTZ，也可利用鼠标在图像窗口中上下左右拖动和点击实现PTZ控制；
　　・可以设置当云台在一定时间内无控制动作时，自动返回指定的看守位；
　　・与客户端或其它服务器端建立语音对讲，同一时间只能建立一个连接发起对讲；
　　・预览画面预置组：可设定16个画面显示组，每组可以任意定义不同画面组合及分割方式，通过组群切换，可以快速浏览到重要关联画面，提高监看效果；
　　・数字矩阵：通过添加硬件解码卡，可以直接把视频图像直接输出到模拟电视墙，输出支持画面分割、轮循切换等功能；
　　・显示到监视器：通过解码卡可以随时把某路图像直接显示到监视器上，可设置显示停留时间；
　　・紧急录像功能，点击功能按钮后所有摄像机进行紧急录像，无论摄相机是否在执行别的录像方式；
　　・即时回放：发生紧急情况时，可以直接在监视预览界面进行某路图像的即时回放；
　　・回放到监视器：可以将录像数据通过解码卡解码后上传至监视器进行视频回放；
　　・智能检索：在回放窗口中任意选定一个范围，系统将自动寻找该范围内有活动的录像；
　　・时间轴检索：图形界面点选回放时间点，方便快捷；
　　・录像剪辑：对录像资料进行剪辑和多段合成，方便存储；
　　・支持32路报警输入和32路报警输出；
　　・报警自动放大图像：当传感器联动某路摄像机发生报警时，可自动放大该路视频图像；
　　・报警发送电子邮件：报警时可以自动向指定电子邮箱发送报警相关录像通道的自动抓拍图片；
　　・报警可以联动高速球（或带预置位功能的云台）转到指定预置位；
　　・报警主动上传到NVR客户端：当系统有报警时，会主动将报警信息和图像传到客户端；
　　・系统参数备份和导入：对系统配置参数进行导出和导入，便于后期维护；
　　・画面遮挡：对监控图像中需要保密的特殊区域进行隐私遮挡；
　　・多级用户管理权限：可以给不同级别的用户赋予不同的操作使用权限，便于管理；
　　・IE浏览：通过IE浏览器直接进行网络监控，可实现监看、云台控制、本地手动录像、远程或本地回放；
　　・具有功能完备的客户端软件：客户端用户可具有与主控端同样强大的功能，除了远程监看、云镜控制、远程检索、本地录像，本地检索回放、语音对讲等功能外，还具备接收主机端的报警、进行远程设置等功能；
　　・可设置是否允许网络客户端连接视频；
　　・可设置是否启用PDA监控功能；
　　・系统具有掉电重启功能，停电时自动关闭，来电后自动启动；
　　・软件看门狗功能：系统采用软件看门狗处理偶发死机，保证系统稳定运行。
