一、概述
良好的城市治安是人类社会进步和经济发展良性循环的重要标志。为了加强社会治安的综合治理和科技强警，改善社会治安状况，用科技手段加强警力，提高公安部门的快速反映能力和处置突发事件的能力，建设城市突发事件应急联动系统就成为对各种事故、案件进行快速处理。
视频监控系统是安全技术防范体系的一个重要组成部分，是一种先进的、防范能力较强的综合性集成防范系统。它可以通过遥控摄像机直接观看现场监视现场情况，可以把被监控场所的图像内容、报警信息等同时传输到监控中心，使被监控场所的情况一目了然，职能管理部门能在第一时间发现问题，提出应对措施，对城市突发事件有了应急的反应能力和提供事后追述和分析的数据和资料。

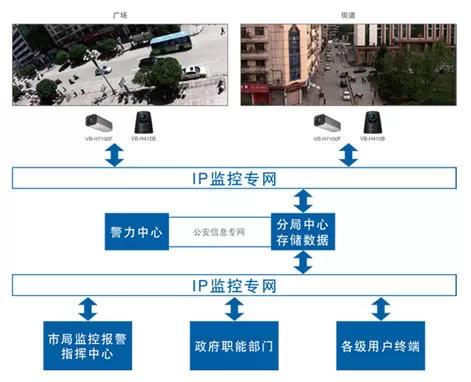

架构图
二、系统网络结构
•用与陕西省监控报警系统兼容的北京声讯管理软件系统平台，实现监控信息和报警信息的汇聚上传，以保证全区的图像信息可以实现共享，避免各单位采用不同技术标准的网络上传设备或与汉中城市监控报警平台不兼容的软件。
•发生各个系统之间的信息不能互联、沟通。系统的网络结构如下图所示。
•系统应用结构
•汉中平安城市监控管理系统建设的最终目标是为汉中城市应急系统建设可视化图像信息网络。通过这个网络，各个区县以及政府机关可以共享全市的图像及报警信息，为各级用户应对紧急突发事件的指挥、判断、处理提供实时的、可视化的现场图像信息和报警信息。
•系统可由前端、传输/变换、控制/管理、显示/存储/处理，四个部分组成。监控管理系统应用结构。
•监控资源
监控资源是指信息采集前端，包括图像、声音、报警信号等。包括在”三口”（城际间出入口、治安卡口、主要路口）、”三区”（治安案件高发区、商业金融密集区、人员集中区）安装的监视摄像机。
•网络传输
电信IP专网、公安信息网
•监控中心
汉中市公安局和汉台公安局及各个县公安局。分局中心主要通过电信IP监控专网实现辖区内重点监控资源的汇聚、管理、处警等功能；通过监控专网向汉中市指挥中心上传并接收汉中市监控报警系统分发转发监控报警信号的功能。
•用户终端
用户终端分为公安用户终端、政府职能部门。公安用户终端包括分局用户终端、分局中心用户终端及分局警力中心用户终端。用户可通过用户终端PC实现对监控资源的访问和控制，用户终端的行为受到监控中心的管理和授权。
功能描述
•系统应能实现相关监控报警设备及系统的互联、互通、互控，实现视音频及报警信息的采集、传输/装换、显示/存储、控制；
•进行身份认证和权限管理，保证信息的安全；应具有一定的报警系统联动功能。
•监控中心建设
本系统监控中心包括：系统认证服务器、代理服务器、视频转发服务器存储管理服务器，网络存储系统；系统
•管理服务器、解码器、显示系统、IP-SAN。
•监控中心显示系统设计
分局中心显示系统由5*3等离子拼接屏幕墙及8个硬件解码器组成。显示现场图像及其它报警信息。通过等离子屏5*3、硬件解码器、平台软件处理相关视频信号。视频
•信号的切换、控制通过上墙软件及平台软件实现。显示系统连接原理图见下图：
•存储系统设计
系统设计需求
各个监控点视频数据保存30天，采用前端分散存储中心集中备份的方式；使用IP监控专网，采用电信光纤网络环境。
•存储系统可完成的基本技术要求
•实时性
•可扩展性
•具有移动的容灾性，并充分利用硬件设备资源。出现单点故障时，可确保系统不间断的提供服务。
•系统建设目标
•建立具有先进性、稳定性、高可扩展性、大容量、高性能的海量存储系统平台。
•存储平台具备对视频监控系统极好的支撑，支持伸展性要求，支持容量平滑扩展。
•存储平台完全支撑视频监控存储，保证存储平台的通用性，提供通用的存储功能。
浏览终端设计
•分局中心浏览终端
分局中心主要通过多台PC浏览终端实现前端视频信号、报警信号的监视及处理，系统信号通过IP监控专网传输。
•分局公安信息网用户终端
分局公安信息网用户终端主要通过浏览终端PC实现前端视频信号、报警信号的管理、监视、浏览及回放等功能。
•政府职能部门用户终端
政府职能部门用户终端主要通过浏览终端PC实现前端视频信号、报警信号的管理、监视、浏览及回放等功能。
