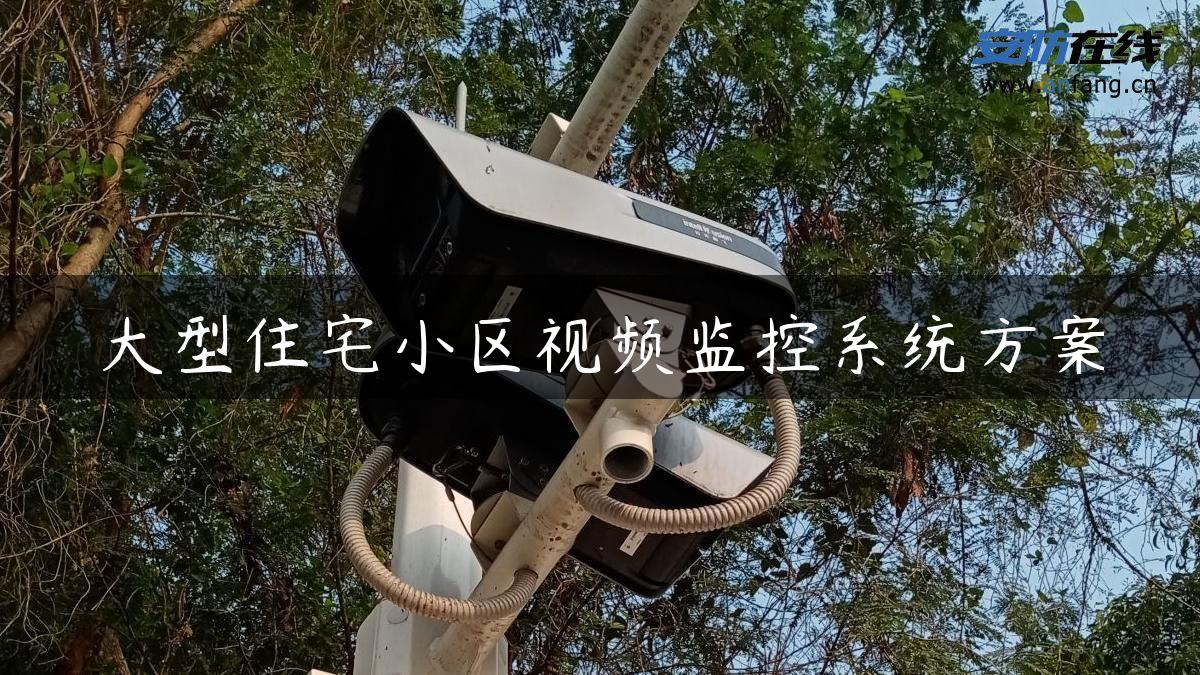

大型住宅小区视频监控系统方案

近年来，随着科技的高速发展，智能化行业也正在快速发展，安防行业已由原来特殊待业、专门应用逐渐普及到各行各业。目前有新项目上马，“言必谈智能”可以说是现状一个真实写照。现阶段各类电子技术蓬勃发展，各类主要芯片性能飙升，通信条件和速率不断革新和完善，也为新技术推广提供最广阔技术平台。目前广东省内的新小区住宅楼盘几乎都安装了楼宇对讲及监控系统。小区的安全将由电子系统设备(技防)和保安人员(人防)共同来维护。
　　进一步规范住宅小区智能化建设，建设部特别制定了智能化小区等级标准，其要求，智能化小区必须有安全防范、信息管理、物业管理、信息网络等各子系统组成，而作为最基本安全需求，监控系统技防上面有着举足轻重作用。闭路电视监控系统作为安全防范系统最基本、最重要子系统，各种领域里到了广泛应用，也是目前预防和制止犯罪最为有效措施。它可以对社区周边及内部进行全天24小时不间断实时监控，也可事后进行某些案件回放分析，重要时也可作为呈堂证供。，社区建立一套完善闭路电视监控系统，是非常必要。
　　一、主要设计原则及依据
　　1、实用性和经济性
　　2、先进性和成熟性
　　3、可靠性和稳定性
　　4、安全性和保密性
　　5、可扩展性和易维护性
　　本系统依据中华人民共和国公共安全行业标准、智能建筑行业标准来设计。
　　二、系统设计
　　1、系统分析
　　闭路电视监控系统是在主电缆或光缆闭合环路内传输电视信号，并将人的样子摄像到图像显示独立完整电视系统。目前，我国各行业中广泛使用闭路监控系统主流为硬盘录像机加视频矩阵数模组合方式。矩阵用于监控，DVR用于模拟信号数字存储。选择终端设备时，客户重视图像质量实时性需求高，这一点网络监控时矛盾显特别突出，即网络传输和本存储之间根本区别。网络传输要求占用带宽小，实时性高，而监控根本目就是有清晰存储图像，为日后查证提供第一手资料。解决这一问题措施就是将网络传输和本存储分开。网络传输以MPEG-4格式以获流畅速率和较好图像质量，现场存储时则使用高清晰度格式画面。即采用MPEG-4格式以获高清晰格式画面。即采用D1方式，这也是以后监控行业发展方向。
　　本系统结合了目前主流系统优点，选择了模拟/数字集散式网络分布系统。采用现领先组网模式，由模拟摄像机、工控式硬盘录像机、监视器、电脑显示器、视频矩阵等设备组成，考虑到大型小区的安全，以光端机将各个分监控中心连接起来，并可进行网络访问控制。系统图像清晰、功能强大，操作简单且性能成熟稳定。
　　2、系统配置
　　监控系统主要由三大部分组成：前端摄像部分、中间传输部分、终端视频处理部分。
　　1、前端摄像机安装位置及配置
　　前端图像采集部分设计小区各类进出口(如入门大厅和停车场出入口等)、小区内部主要走廊和公用设施(如电梯轿箱、停车场内等)、小区内人群密度较大流动区域和集散(如首层大堂、电梯前室等)。这些方安装监控探头进行现场实时监视录像，以保证小区警力可以有效杜绝隐患或发生突发事件时可以及时处理。
　　a、小区主、次出入口设置彩色/黑白高速一体化球形摄像机，用于监视车辆及人员进出情况。
　　b、小区下停车场出入口设置彩色高解摄像机，用于监控车辆出入情况;停车场内部设计低照度彩色摄像机。用于监视下停车场内状况。
　　c、小区周界及公共区域采用高质量彩色一体化球型摄像机，并与小区周界报警系统联动控制，一旦有入侵报警信号发生，摄像机将自动旋转至报警区域，自动跟踪监控，同时监控中心，系统将自动切换报警现场画面至指定监视器，硬盘录像机进行实时监控录像。
　　d、小区楼房首层大堂安装彩色半球摄像机，这个区是大楼内人群必经通路，进行监视和合理干预对保证小区秩序和人群流动安全有积极作用。
　　e、每部电梯轿厢内安装吸顶式彩色半球摄像机，作于监视和记录电梯内实时情况，以备发生突发事件能及时到警处理。
　　2、现场传输
　　传输部分就是系统图像信号、声音信号、控制信号等通道。传统监控系统是用同轴线缆传输视频信号，2芯线传输控制信号及其他信号。现主流传输方式基本上是同轴电缆、光纤、双绞线、电信公用传输网络和微波等。具体选择哪种传输方式要自己需求和现场情况而定：图像质量、实时性、布线条件、传输距离、工程造价等。
　　目前电视监视控系统多半采用视频基带传输方式。摄像机距离控制中心较远情况下，也有采用射频传输方式或光纤传输方式。一般小区要求传输距离都不是很远，可采用基带传输方式，也就是75Ω视频同轴电缆。模拟视频信号包括许多不同频率，频带范围达到6MHz，高频部分基本上是彩色占用。而同轴视频电缆物理特性是对不同频率分量信号具有不同比例衰减量。频率低衰减小，频率高衰减大(即频率失真特性)，传输距离越长，彩色质量明显越差，色彩变淡或是变成黑白都是常见现象。同轴电缆一般传输距离最大为300～500m，使用视频放大器，可以适当延长传输距离，它是按相同比例放大所有频率分量，由电缆产生原信号各种频率分量之间比例关系变化并没有到有效恢复。也就无法补偿彩色信号频率失真，并不能显著提升传输性能。
　　500～1200m之间传输距离可以选用双绞线。这段距离用同轴电缆达不到要求，而用光纤造价又太贵。选择双绞线时主要要注意两个参数;一个是分布电容要小于60PF/m，电容越大对低频信号抑制作用越强烈。另一个是双绞线对环路电阻应小于18Ω/100m。这两全参数直接影响到传输距离以及图像色彩。
　　1200m以上一般就只能使用光纤了。注意光纤传输设备选择也很关键，一般分为数字光端机和模拟光端机两类。模拟光端机主要采用视频和控制信号模拟调频或调幅方式。数字光端机则多采用时分复用方式或波分复方式。数字光端机是以光来发送传输信号，其信号衰减与距离无关。模拟光端机一般最多传输64路视音频信号。长距离多路复用传输系统中一般采用数字光端机。
　　大型小区，其周边长度可能达到几公里，主干传输介质采用光纤，外围监控路线布线。靠近主干网监控点可以就近同轴电缆连到附近光端机，靠近监控中心监控点可使用同轴线缆直接联入中视频矩阵或DVR。
　　3、监控中心
　　监控室调协硬盘录像机、视频矩阵、画面分割器、监视器、显示器、远传设备(如视频网络服务器、光端机)等设备。监控点信号回到控制室以后，将信号进行分配，其中一路信号传输到视频矩阵后通过电视墙进行监看，其中一路信号接入16路硬盘录像机并显示显示器上，音视频还原处理，然后以不同存储格式进行硬盘录像作为记录。设计整个硬盘录像系统可以连续保存录像资料1个月，硬盘录像系统支持与回放全双工工作。
