平安城市高清监控系统建设方案

一、平安城市现状分析

平安城市的建设，最早在北京宣武区、山东济南、浙江杭州和江苏苏州四个城市开始做试点。2004年6月，为了全面推进科技强警战略的实施，公安部、科技部在全国21个城市启动了第一批科技强警示范城市创建工作。2006年，第二批试点城市开始进入建设阶段。2010年，全国主要城市进入了二、三期建设阶段。

平安城市项目是一个特大型、综合性非常强的管理系统，不仅需要满足治安管理、城市管理、交通管理、应急指挥等需求，而且还要兼顾灾难事故预警、安全生产监控等方面对图像监控的需求。随着近几年平安城市项目的不断推进，现在已经逐渐形成图像全面覆盖、视频规模应用、中心集中联网的三大应用特点。

1、现有平安城市系统技术架构

综合分析目前平安城市建设的系统技术架构，目前基本都是采用前端模拟摄像机，通过编码器或者硬盘录像机进行编码，然后网络传输到中心进行集中联网监控，有的前端没有存储的话，中心将进行集中存储。

2、现有平安城市系统存在的问题

1)图像质量不够清晰

目前平安城市建设后虽然视频头有一定的覆盖范围，由于普遍采用CIF或者D1画质的分辨率编码存储视频，一旦发生警情，这些图像只能作为事后情景和行为分析依据，而不能确保完全精确定位到人，因为现有图像质量没办法让相关人员做出十分肯定的判断。

2)系统共享程度不高

现在社会层面各行各业视频头覆盖比较普遍，但是能够与警方联动的只有5%不到，造成资源共享效率低，有可能在今后造成重复建设。

3)技术规范标准不一

不少视频编码的产品、类别不同，后台处理软件不一致，无法兼容。

4)视频覆盖范围不足

从目前视频部署数量来看，远远达不到全面覆盖监控要求，有的经济欠发达区县，在电子眼的防控布设上不尽如人意。

5)系统功能不全面

现有平安城市系统建设，主要对视频内容进行集中关注，而对周边的报警系统和视频联动缺少相应系统功能的有效支持，造成系统功能单一，不全面。

3、高清监控系统发展方向

为了解决现有平安城市监控系统中存在的问题，近年来，高清监控系统的建设应用已经成为一种趋势，特别经过2010年的上海世博会的普及应用，行业普及可能性得到了充分的证明。

平安城市视频监控已经由”看得见”的视频安保系统，全面转向”看清楚”的高清联网系统，高清监控是发展的必然趋势，从目前安防行业发展来看，高清监控将可能优先于智能技术的普及。

但是高清监控的建设，需要注意三个要素：

(1)全面

“全面”指的是从前端摄像机、编码设备、网络传输到中心显控系统，都需要采用高清的产品，这样的高清监控系统才是真正的高清系统，任何一个环节缺少高清的支持，都将导致高清监控系统建设的失败。

(2)可用

“可用”指的是所建设的高清系统是真正的一套可以为业务作出有效辅助的系统，而不是为了高清而建高清，不能因为形象工程，而临时上马一套高清系统，结果造成想看图像，图像看不了，想看高清，结果高清图像不能满足要求。在建设高清系统前，一定要多方面了解。

(3)融合

“融合”指的是高清系统的建设应该所有设备、软件之间应该是互相兼容的，不能因为前端厂家和平台厂家不同，而造成系统无法正常运行。

　针对平安城市高清监控系统的建设，目前行业内一般有以下三种方案：

(1)传统模拟高清解决方案

模拟高清摄像机+编码器(视频服务器)

(2)混合高清解决方案

模拟高清摄像机与网络高清摄像机+混合式硬盘录像机

(3)纯数字解决方案

网络高清摄像机+网络硬盘录像机(磁盘阵列)

这三类架构的解决方案，涵盖了目前安防行业最新最全的视频监控方案。事实上，通过以上三种架构，可以看出分布式存储在目前带宽紧张、追求系统稳定的领域;而集中存储系统适合于网络带宽可以保证，要求存储数据能够有一定安全性和保密性的场合。但是，无论分布式存储还是集中存储，这三种架构的核心仍然是”存储设备”。

面对着这三种架构的高清系统，用户经常不知道选择哪种系统方案。实际上，这三种系统各有各自的优劣，也代表了用户选择时所采取的心态。

(1)模拟高清：这种方案的优势就是在于系统稳定，已经经过这么多年的使用，技术已经完全成熟，用户不用过多担心系统可靠性的问题。但是，由于受制于模拟系统固有的限制，无法到达真正的高清720P以上，只能对传统D1画质的适当提升。这种方案适合于保守型用户。

(2)混合高清：这种方案的优势在于又有传统的模拟摄像机，又有采用代表行业最新发展趋势的高清网络摄像机，可以说是兼顾了稳定与高清的一种稳健性解决方案。

(3)纯数字高清：纯数字高清代表安防行业今后的一种发展趋势，将完全结合网络系统技术、计算机技术，实现真正的全面高清。但是，该方案还没有得到全面的普及使用，在系统传输、存储稳定性等方面，还需要行业各个环节的优化。

对于目前平安城市的现状，混合高清解决方案将在一段时间内更适合监控系统的高清建设。

二、高清系统解决方案

　1、模拟高清解决方案

该模拟高清解决方案全套使用2011年最新推出的700线Effio方案的模拟摄像机，以及与之配套的960H高解的嵌入式视频服务器或者嵌入式硬盘录像机，对比原先540线模拟摄像机，画质具有很大的提升。

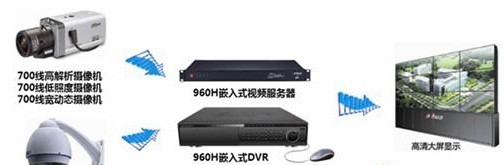

1)监控拓扑图

2)方案设计说明

整体系统结构和功能与原先模拟摄像机+编码器的方式变化不大，主要实现了前端摄像机模拟高清功能，达到监控图像画质提升的目的。方案实现步骤为：

(1)前端采用700线的摄像机或者700线的球机产品

(2)编码器采用可以实现700线高解的嵌入式视频服务器或者嵌入式硬盘录像机

3)产品推荐

前端摄像机

根据各种客户需求和应用场合，全系列700线前端摄像机产品线，采用SONYEffio方案，在感光度、噪点控制、动态控制、宽动态范围、成像质量等方面具有极大的提升。

模拟高清硬盘录像机

模拟高清硬盘录像机其实就是在传统硬盘录像机的基础上采用了具有700线模数转换芯片，代替原先行业一直采用400线模数转换芯片，实现画质的整体提升。

模拟高清硬盘录像机可以实现16路700线模拟高清摄像机输入，该机最大的优势可以实现16路同步回放，另外具备3个USB2.0、一个eSATA高速备份接口，支持BNC、VGA、HDMI同步输出。

4)方案优点

(1)700线模拟高清摄像机+960H高解编码器或者硬盘录像机方案

(2)配套辅材可沿用模拟监控辅材

(3)方案改造可沿用模拟监控全套线路

(4)方案性价比高、稳定性好

2、混合高清解决方案

混合式高清视频解决方案就是采用模拟摄像机和网络摄像机共存的一种视频解决方案，也是从模拟到纯数字视频监控过渡的中间方案。

这种解决方案非常适合于已建视频监控的点位。可以在原监控基础上，对于重要场所或者重点部位，比如十字路口，重点商城监控等等，通过增加几支高清网络摄像机，替换原DVR为混合式DVR，即可升级为高清监控。

1)监控拓扑图

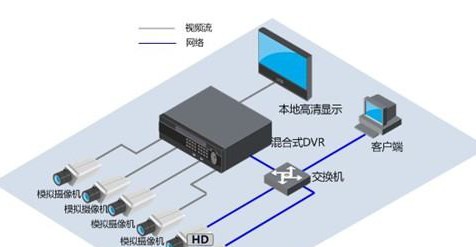

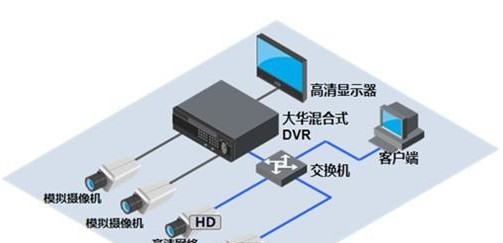

模数混合式高清解决方案图

2)方案设计说明

整体系统结构和功能与原先模拟摄像机+DVR的方式变化不大，主要实现了几个点位的高清改造，达到高清监控的目的。方案实现步骤为：

(3)原安装的模拟摄像机不动，增加重点部位的高清网络摄像机进行监控。

(4)替换原先的硬盘录像机为混合式硬盘录像机，混合式DVR可以支持16路700线模拟高清摄像机和4路高清1080P的网络摄像机接入。

3)产品推荐

前端摄像机

目前市场上主流网络高清摄像机根据像素和分辨率分为

(1)130万像素，分辨率为1280*960,1280*720;

(2)200万像素，分辨率为1600*1200,1920*1080;

根据成像原理不同，产品形态又可分为CCD和CMOS型摄像机，目前来说CMOS型网络摄像机价格优势明显，而CCD型网络摄像机在成像质量上有较大优势。

所以，根据各种客户需求和应用场合，全系列覆盖低中高前端产品线，有130万像素、300万像素CMOS的高清网络摄像机，有130万像素、200万像素CCD的实时(25帧)和非实时(12.5帧)的高清网络摄像机。

混合式硬盘录像机

混合式硬盘录像机其实就是在传统硬盘录像机的基础上增加了网络摄像机的接入功能，实现对前端网络摄像机的管理和图像存储。

DVR可以实现16路700线模拟高清摄像机输入和4路高清1080P网络摄像机的接入，该机最大的优势可以实现16路同步回放，另外具备3个USB2.0、一个eSATA高速备份接口，支持BNC、VGA、HDMI同步输出。

4)方案优点

(1)具备高清视频监控录像功能，极大提升图像清晰度。

(2)快速更换原有硬盘录像机为混合式硬盘录像机，再增加高清网络摄像机即可完成网点的高清改造，节省投资成本。

(3)安装实施简便，不需要专门提升原有施工人员的技能。

3、纯数字高清解决方案

纯数字高清视频解决方案是完全采用网络作为数据传输载体，前端使用网络摄像机。该方案以其数据传输过程中抗干扰性好，传输距离远，画质损伤少等优势，将成为安防行业未来视频监控应用的一种发展趋势。

这种解决方案目前非常适合于新建或者扩建视频监控点。前端设备全部使用普通网络摄像机，重要部位采用高清网络摄像机，存储采用网络硬盘录像机方式。

1)监控拓扑图

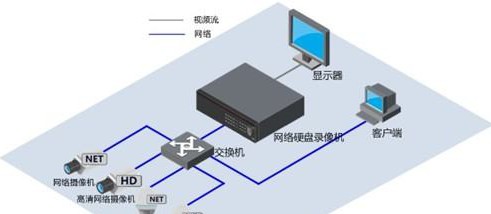

纯数字网络高清解决方案图

2)方案设计说明

该方案为纯数字视频监控解决方案，前端采用网络摄像机进行图像采集和网络数据传输，后端使用网络硬盘录像机NVR方式进行存储，方案实现步骤为：

(1)所有监控点全部采用网络摄像机。

(2)存储使用网络硬盘录像机，可以接入4-16路的网络摄像机。

3)产品推荐

前端摄像机

前端摄像机可以使用普通网络摄像机，画质可以达到CIF或者D1，也可以使用前文提到的高清网络摄像机。

在这里特别推荐一下网络高清高速球机。该球机为130万像素具备18倍光变，跟NVR配合具有独特的三位智能定位功能。

网络硬盘录像机

混合式硬盘录像机其实就是在传统硬盘录像机的基础上增加了网络摄像机的接入功能，实现对前端网络摄像机的管理和图像存储。

目前具有丰富的网络硬盘录像机产品，根据项目点位的多少，可以选择接入4路、8路、16路网络摄像机的NVR，并有可内置1块、4块、8块硬盘的NVR产品。

网络存储录像机

网络存储录像机适合于大规模集中存储项目，网络硬盘录像机，内置中心管理软件和流媒体转发服务器，可以作为独立的网络存储服务器进行管理前端设备。设备可以内置16块硬盘，实现RAID0、1、5的阵列配置。

4)方案优点

(1)纯数字视频监控解决方案，可以接入普通网络摄像机和高清网络摄像机。

(3)安装实施简便，只需要铺设网络线路。

三、结束语

对于新技术新系统建设应用，用户更多顾虑成本、资源和施工建设，以及能否给主营业务带来有益的支撑?金融安保系统解决方案在设计之初，就充分考虑客户的需求，确保所推出的方案是一套可用的、切合实际的视频监控方案。
