网吧联网监控系统解决方案

　　一、方案概述

　　网吧视频监控报警管理系统平台总体上可以分为监控中心和网吧两大部分。其中监控中心根据级别不同，又分为总控中心即市局监控中心和分控中心即分局监控中心及派出所监控中心。

　　该系统整体网络环境是网吧、分局、市局三级树形网络结构，各个分局是网络的汇聚点。各分局监控中心负责其所辖地区的监控数据汇集，负责其下辖监控点设备的管理、控制、报警处理、录像、录像回放、用户管理等功能。市局监控中心负责全市所有监控系统数据的汇集，监督、管理各个分局的日常工作情况；汇总各个分局的案件、报警等数据，集中对全市的公安事件进行监督管理。

　　网吧的视频资源直接连接到分局，再由派出所分控客户端通过网络从分局监控中心获取所管辖网吧的视频数据，对网吧进行日常监督、管理。

　　网吧本地视频监控系统由摄像设备、传输线路、数据处理及存储设备、报警设备四部分构成。网吧还需要安装身份证件录入/认证系统，身份证件录入/认证系统和监控系统联动并将身份证件及人物照片发送至公安监控中心保存、本地也要保存。

　　监控中心使用BSTARCENTER网络视频管理平台搭建，主要由服务器系统、控制台系统、电视墙系统、监控席位、报警录像存储系统组成。

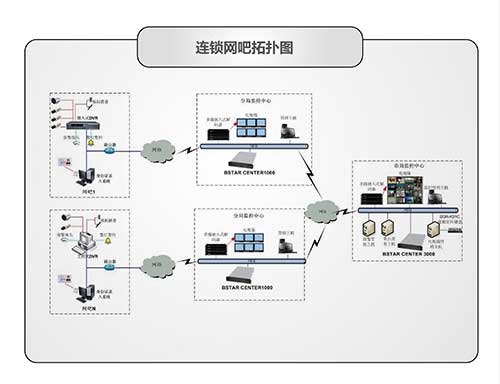

　　二、方案拓扑图

　　三、功能实现

　　1、系统构架

　　*系统构架全面采用分布式结构，支持多级监控中心应用，采用模块化设计，可以按照需求增加和减少功能，支持自动升级和故障自动回复。

　　2、系统管理及安全控制

　　*用户管理提供系统管理员、超级用户、一般用户、浏览用户等4种用户类型，并有100个优先级，分别授予不同权限的用户。

　　*支持摄像头权限锁定和接管，高级别用户可超越低级别用户控制和切换网点设备。

　　*设备管理提供网络视频矩阵、录像机及附属设备的增、删、改。

　　*设备分组可以将设备分组、授权。

　　*用户登录后只能看到和操作被授权的设备。

　　*提供设备列表和多级电子地图权限管理，用户登录后只能查看授权的区域。

　　*日志系统记录所有的操作记录以备查询。

　　*具有网络容错能力，当网络恢复正常后系统也能重新正常工作，不会受到网络错误的影响。

　　3、基于BSTARCENTER的带宽控制

　　*本系统使用网吧专网传输，监控可用带宽有限，系统具备带宽控制能力。

　　*BSTARCENTER系统支持多种视频流限制，通过对视频流数量的限制保证监控网络的正常运行。

　　4、实时视频

　　*视频流基于RTP流媒体协议网络传输，保证传输质量。

　　*支持音视频混和传输，同时监听现场声音。

　　*授权用户可以调用监控系统中任意一路的视频图像。

　　*授权用户可实时监视多路图像信息并实现一机同屏同时监视，可以在1、4、6、9、16、全屏等多种画面分割模式中切换显示。

　　*多个网络客户端同时监控同一路前端图像时只占用前端一路视频流的带宽。

　　*摄像机分组：支持按照监控区域、管理权限和实际使用情况分组，设置简单。

　　*轮巡：系统具备视频自动巡视功能，在可设定的间隔时间内对全网的监控点进行图像巡检，参与轮巡的对象可以任意设定，轮巡间隔时间可设置。

　　*摄像机信息设置：设置系统内所有摄像机的位置、IP、别名、所在区域、场所等信息。

　　*支持实时设定音视频编解码器的各种参数，如码率、品质、分辨率、制式、帧频、色彩、音量等。

　　*字符迭加和图像屏蔽：可在图像上迭加名称、时间、场地等字符信息；可在图像的任意位置迭加图片和黑屏框以屏蔽需隐藏的图像区域。

　　5、报警联动

　　*报警来源

　　…经过报警主机IP模块转发的报警主机报警信息

　　…DVR的移动侦测，图像遮盖的报警信息

　　*报警分级处理，可针对不同的用户分配不同的报警信息，增强针对性

　　*报警联动：

　　…联动动作：所有动作可以单选也可以多重选择

　　…切换到预定的的摄像头，在电视墙、客户端实时监控窗口和电子地图上自动弹出报警现场画面

　　…弹出电子地图并提示报警位置和报警画面

　　…触发远程录像机录像

　　…触发中心服务器报警录像

　　…在电子地图上突出显示报警图标，显示报警位置

　　…前端网络视频矩阵、DVR继电器执行预定的动作，可选预设包括：开灯、强制关门、强制关门

　　…声音提示、语音提示（自动读出报警的预定义名称）

　　…在服务器上记录报警日志

　　…向指定的地址发送Email

　　…向指定的号码发出短信(需要短信平台配合)

　　…提示报警预案

　　…报警预案：

　　…提供编辑界面，可以显示相关领导和责任人的联系方式，处理流程和处理原则，处理办法等

　　…可为每个报警设定单独的报警预案

　　*授权用户支持远程报警主机布防、撤防、防区旁路、复位操作和状态监控

　　*系统兼容报警主机：CK系列、安定保、DSC系列

　　*系统兼容报警探头：所有支持开关量输出的报警探头

　　6、录像、回放及录像下载

　　*录像回放

　　…授权用户可以查询、点播中心服务器上的报警录像

　　…网点监控系统

　　支持前端DVR回放，客户端录像的下载方式

　　系统通过网络视频矩阵控制DVR检索/回放录像，快速回放不增加带宽占用

　　支持直接通过网络下载DVR的录像文件

　　*授权用户可查询、回放、下载服务器上的录像

　　*录像查询功能，查询远程录像机和服务器上的录像

　　*画面抓拍：支持将任意一副回放图像抓拍成JPEG格式存放，并且支持打印输出

　　7、设备状态巡检

　　*主动状态查询

　　…系统定时/手动巡检前端的设备运行状态，自动生成设备运行状态列表。

　　*被动查询

　　…直接接收和分析DVR上传的设备异常报警，提示监控中心管理员；如：视频丢失、视频恢复、硬盘损坏

　　…网络视频矩阵可以转发DVR的设备异常报警，提示监控中心管理员；如：视频丢失、视频恢复、硬盘损坏

　　8、录像机校时

　　*系统可自动/手动设定全网录像机的时钟，保持录像机时间的正确性。

　　*系统校时前自动查询录像机的录像状态，录像状态下放弃本次校时，避免由于时钟误差造成录像结束时间早于录像开始时间（一般在初次校时的时候可能会出现此类问题）

　　9、录像机远程配置

　　*对于有完整网络功能的DVR，系统支持网络文件查询、回放和DVR配置

　　*对于网络功能不完全的DVR，系统支持授权用户使用模拟键盘通过网络视频矩阵可以远程操作网点录像机，可以完成录像机的所有控制/配置

　　10、基于网络的电视墙系统

　　*纯网络实现矩阵功能，不需要传统矩阵设备

　　*针对摄像头进行图像切换，操作简单直观

　　*支持视频编号和矩阵键盘，使得电视墙系统可以支持大规模的监控应用

　　*灵活的轮巡方式：

　　*支持网点轮巡和分组轮巡

　　…定时分组轮巡

　　…支持多轮巡组

　　…可在电视墙上划分多个区域分别轮巡

　　*支持统一的报警设置，报警画面自动切换

　　*字符迭加：可在图像上迭加名称、时间、场地等字符信息

　　11、三级电子地图功能

　　*支持三级电子地图

　　*电子地图统一权限管理，用户只能查看授权部分的电子地图

　　*电子地图支持标准经纬度定位，可以方便的结合GPS、GIS系统，扩展性强

　　*电子地图上可以自动显示报警图标和自动弹出报警画面

　　*授权用户可以在电子地图上点击摄像头图标单出该摄像头的现场画面

　　*授权用户可以在电子地图上控制继电器开关量，如：灯光、门禁

　　*授权用户可以在电子地图上查看DVR、报警主机等设备的状态

　　12、语音喊话

　　*支持“中心呼叫网点”方式语音喊话

　　*支持同时对多个网点的单向广播

　　*支持现场监听

　　*在增加相应设备的情况下，支持双向对讲

　　13、日志管理功能

　　*系统中所有操作和系统、报警信息均可以记录详细日志

　　*日志保存级别可以根据重要程度设置记录级别，减少日志信心量，方便检索

　　*支持多种日志查询方式，可以方便、快捷的查询日志信息
