第一部分设计依据
（一）用户需求
闭路电视监控系统覆盖酒店大楼主要进出口、通道等区域，以安装24小时全天候红外夜视高清晰度摄像机为主，同时在范围较大的区域、人流密集的场所，如大堂、餐厅、广场等地，配以云台一体化摄像机实施大范围监控，所有摄像机视频信号在叠加时间地点信息后进行多画面方式数字录像。
闭路电视监控系统可以连接到酒店的内部局域网，使之成为各级领导科学管理的有效工具。
（二）行业标准和规范
第二部分系统构成及运行原理
（一）系统运行原理综述我们利用先进的计算机多媒体技术和视频压缩技术推出高性能数字化监控模式，通过数字型终端设备建立一个全新的信息数据控制平台，将各种功能全部集中在该控制平台上，即同一台数字终端上，只需通过鼠标点击，便可进行综合管理，这样不仅能够简化系统结构，而且极大提升了系统功能和运作效率，同时使各种控制变得更加直观、快捷、人性化，便于使用推广，且节省资金。
（二）系统组成
电视监控系统是安防系统的重要组成部分。一般由前端设备、传输设备、终端设备三大部分组成。
1．前端设备
前端设备由安装在各监控区域的摄像机、镜头、防护罩、支架、云台等组成，负责图像和数据的采集及信号处理；
2．传输设备
传输设备包括同轴电缆、信号线缆，同轴电缆、信号线缆负责将音、视频信号传输到监控中心的数字硬盘录像机上。
3．终端设备
终端设备包括数字硬盘录像机和客户端计算机。
数字硬盘录像机负责完成对前端音、视频信号进行压缩处理、存储、图像切换、云镜操作等所有功能项的控制。
客户端分计算机有两种模式：普通客户端（C/S模式）和WEB客户端（B/S模式）。普通客户端（C/S模式）由计算机和专用客户端软件组成，具有监看图像、控制云镜、手动录像及远程回放功能。WEB客户端（B/S模式），授权用户在不安装任何软件的前提下，可以通过IE浏览器随时随地实现远程监视、控制云台和远程回放等操作。此种方式具有操作简便、使用灵活的特点，用户只要知道数字硬盘录像机的IP地址，即可通过IE浏览器实时访问前端硬盘录像机的图像资料，并且可以调用前端的录像资料。
第三部分系统具体设计和建设目标
该工程是针对刑事犯罪分子狡猾、诡秘、预谋、冒险、不择手段，伺机突发作案，难以预测的特点，运用现代科学技术手段，与建筑物的实体防护，有机的结合。在科学的管理下，达到防范严密，常备不懈，无懈可击，严阵以待，发挥全天候的防范效果，以完成与刑事犯罪作长期斗争的战略部署。从而达到防入侵、防盗窃、防抢劫的目的，并把入侵犯罪行为控制在门、窗之外，使罪犯当场落网。为此，这六个项目建设的具体要求分述如下：
（一）前端设备的布设
监控摄像机在整个酒店大楼监控系统中，发挥着两个方面的重要功能：图像采集功能、视频报警功能。摄像机主要安装在室内、室外重点区域及要害部位。这些摄像机通过对现场的实时监视，能及时发现险情、不法行为和治安问题，能使问题解决在萌芽状态。为此，重点监视目标、重点监视地段（小范围），宜采用固定摄像机；较大范围的监视区，如大堂、广场、停车场等，宜选用带云台和变焦镜头的摄像机。
根据用户的监控需求，充分把握人员进出的各大门、走廊、楼梯口等基础性设施，前端设备布设具体内容如下：
1)一楼（共13台摄像机，其中2个动点，11个定点）
四个步行梯：各1个探头点，共4个点，
正门装吸顶式一体化摄像机：2个，安装室内吸顶智能中速球摄像机后正门：1个，
前台接待收银台：1个，
大堂吧收银台：1个，
电梯间：1个，
水利厅电梯厅：1个，
行李房：1个，
消防电梯前室：
2)二楼（共8台摄像机，其中1个动点，7个定点）
在餐厅安装1台室内吸顶智能中速球摄像机
在财务室安装1台外夜视摄像机
在走廊安装1台室内摄像机。为达到24小时监控目的，选用外夜视摄像机
在电梯厅安装1台室内摄像机监看电梯进出口
在电梯间安装1台室内摄像机监看电梯进出口，
在2#、3#、4#楼梯间旁的前室各安装1台红外夜视摄像机
3)三楼（共7台摄像机，全部为定点）
在宴会厅前台处安装1台摄像机
在走廊安装1台摄像机，
在电梯厅安装1台监看电梯进出口；
在电梯间安装1台监看电梯进出口；？
在2#、3#、5#楼梯间旁的前室各安装1台
4)五楼（共8台摄像机，全部为定点）
在走廊安装2台
在电梯厅安装1台
在电梯间安装1台
在2#、3#、4#、5#楼梯间旁的前室各安装1台
5)六楼（共8台摄像机，全部为定点）
在走廊安装5台
在电梯厅安装1台
在电梯间安装1台
2#楼梯间旁的前室安装1台
6)七楼至十二楼，摄像机的型号、数量、安装位置与六楼完全一样。
（二）传输系统
传输系统承担视频图像信号、控制信号的传送。应根据传输距离的远近选择同轴电缆、光纤等传输方式。传输距离远，宜选用光纤或微波传输；距离近宜选用同轴电缆传输。此外，还要考虑实际的环境情况、气候情况，以及施工的可行性等。
该项目中，由于每个摄像机信号的传输距离较短（都在500米以内），因此主要采用同轴电缆传输。为增强抗干扰性选用屏蔽密度为96%的抗干扰SYV75-5-2专用同轴视频电缆传输，系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Ω。多芯护套线传送设备用电。
（三）主控系统
数字硬盘录像机是本套监控系统的核心部分，它是以计算机硬盘为图像录像媒体，集画面分割、切换、云镜控制、录像检索、网络传输及报警联动等多功能为一体，高度智能化的监控系统。它以DVR（DigitalVideoRecorder）为基础，在其中增加了前端设备的控制功能、报警信息处理功能，以及计算机网络传输功能等，从而构成完善的数字化监控报警系统。其中图像记录部分采用数字视频压缩技术，利用硬盘录像，使图像的纪录、重放、检索、管理等更加灵活便捷，因而日益成为监控系统发展的必然趋势。
相对于传统模拟监控系统，具有多种特点和优势：
功能高度集成，大大节省了系统空间的占用，简化了系统设备，更加方便了系统的保养和维护；n
操作更加简单、直观，界面更加友好、人性化；n
实现了网络远程监控和系统联网；画质更清晰；n
超大的纪录容量，方便快捷的检索、更利于保存；n
安全性更高，具有严密的输入安全措施和防伪水印，杜绝录像资料被篡改。n
当前，数字硬盘录像主机的性能的优良主要取决于采用何种视频压缩技术以及该技术下相应的软硬件品质的高低。就视频压缩技术而言，目前市场上主要有M-JPEG(MotionJPEG)、MPEG-1、MPEG-2、MPEG-4、H.264等几种标准的算法。各算法的比较不再详细论述，但值得一提的是其中MPEG-4和H.264算法是近期出现的并且主导当前最高性能数字监控产品的两种领先的压缩技术。其中MPEG-4算法是在原有M-JPEG(MotionJPEG)、MPEG-1、MPEG-2等算法之上，吸取其优势，同时又在最大限度上克服了这些算法的弊端后成功推出的新一代压缩算法，优势表现在：通过帧重建技术压缩和传输数据，以最小的数据量获得最佳的图像质量，更节省硬盘空间；对视音频数据采用内容（Content-based）的操作、存储及传输，因此更适合于交互AV服务以及远程监控；具有交互性的动态图像压缩编码标准，使图像接受者不再被动观看，而允许加入其中进行选择或提出要求；具有综合性优势，是一个开放、灵活、可扩展的机构形式，可随时加入新的、有效的算法模板，并可根据不同的应用要求现场配置解码器。
而H.264算法则是基于MPEG-4算法上的进一步的完善和升级，其主要特点基本与MPEG-4算法相同，只是在一些数据码流处理上更加优化，使图像进一步提升的同时，占用更小的空间。
第四部分系统功能
为了便于用户对系统功能的理解，下面从用户对该系统的两种使用环境来分别具体阐述系统的各种智能监控功能。
（一）中心监控室具有的功能：
中心监控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。更详细的功能介绍，请参看后面的“数字硬盘录像主机的选用”。
可实时显示任意一路或多路监控点的影音信息，进行实时监测。n
可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。n
可对某一路或某几路重要监控点的图像进行多种模式的存储录像。n
重要录像资料可以备份和播放。n
可对录像资料进行多种智能检索和回放。n
录像资料保存时间一个月。n
可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。n
具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。n
实现视频报警联动录像，即报警后可自动启动录像同时启动声光报警信号；n
通过在数字硬盘录像机上的设置，可将监控信号上传到internet网，实现远程监控。n
详细功能请参见器材设备选用中数字硬盘录像主机的功能介绍。n
（二）其他网络分控端具有的功能：
作为网络分控端必需具备三个条件才能够实现分控管理的功能。包括：分控端的分控计算机必须与中心数字主控设备联网；在分控计算机上安装专用分控软件并运行；享有最高管理员的授权和密码。具体功能有：
通过网络可以随时观看所有监控点的视频图像，并能进行存储录像，而且可以远程查看录像资料。n
通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。n
第五部分器材设备的选用
为了保证系统工程的先进性、可靠性、实用性，系统所需要的器材设备，应根据设计任务书的总体规划要求，在认真进行现场勘察对系统工程有了较为深入了解的基础上，选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品，达到设备性能优良、质量可靠、价格合理。
为了满足安全防范系统的需要，达到设备性能优良、质量可靠、价格合理的要求，通过对目前国内技术先进的主流保安监控产品的调研，综合其性能价格比、返修率，结合安全防范工程的要求等诸多因素的对比，择优组成优化系统。本监控项目所选产品厂家优势如下：
具有多年专业器材生产经销背景和行业经验，对国内外监控产品技术性能、用户需求和监控领域的发展趋势有充分确定的了解和把握；n
产品品种多样，型号齐全，涉及整套监控系统中的各个部分，其中尤以数字智能硬盘录像主机为核心技术产品，其技术水平均已达到和超过国内国外先进水平，引导监控产品新趋势，并远销国外；n
自身具有实力雄厚的技术、设计队伍，不仅全面了解所有产品的性能特点，为客户提供专业、准确的产品技术服务，而且有力保证了整个系统在器材选型上的合理性、科学性、兼容性、稳定性和可靠性，为以后系统升级、改造做好了最充分的基础；n
整套系统的采购有大大节省了采购成本和费用，从而降低了系统整体预算，为用户节约成本，实现了花最少的钱做最多、最好的事，或花一样的钱做更多、更好的事；n
从器材到工程的一体化服务，又保证了工程施工质量和系统调试安装，减少各种不稳定因素导致的系统无法正常运行和使用，使安全防范系统真正安全化；n
在售后和质保上，大大降低了周转的时间和延误的时间，并且提高了故障检测、排查、维修的时间，最方便、快捷的为客户提供优质的服务。n
无论器材生产资质，还是工程施工资质全部通过国家公安部等相关机构的各项审批，是国家认可的合法单位，因此在法律形式上最大保证了用户利益；n
由于目前酒店方面对录像资料保存时间没有明确要求，本方案暂时按照北京市酒店、宾馆的行业惯例（保存一个月）来计算硬盘容量大小，则94路监控摄像机，采用24小时连续录像模式，大约需要34块300G专业硬盘，以提高硬盘稳定性。
由于硬盘占用量也和设置的图像质量以及监看画面的活动量有关，所以这里计算的硬盘量仅为参考值。
（为了节省硬盘占用量，可采用视频移动感知录像模式，即有物体移动启动录像，没有移动不录像，则硬盘需要量大约为16块300G专业硬盘）

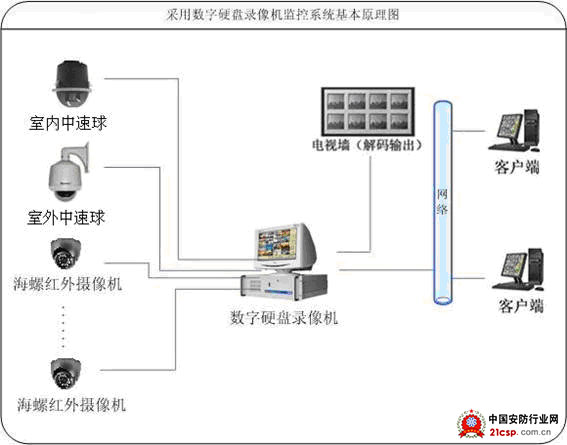

第六部分系统原理拓扑图
