“呼叫通”人脸识别三合一智能电梯控制系统设计方案

第一章“呼叫通”三合一电梯控制系统简介及设计依据

呼叫通电梯管理系统简介

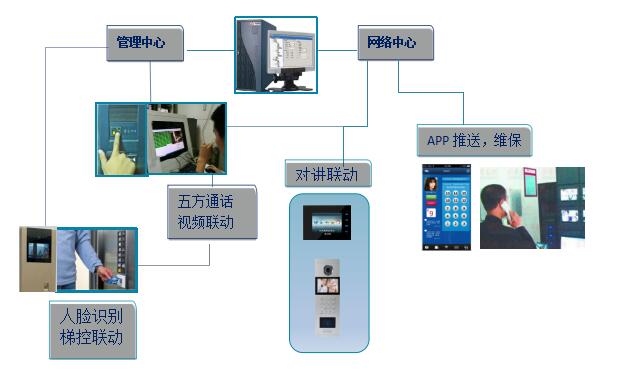

安本天下呼叫通电梯管理系统由梯控设备、电梯运行信息检测设备、五方通话与视频监控、管理中心等四个大部分组成。其中智能人脸识别梯控设备部分由安装在电梯轿厢的人脸识别一体机和控制器以及人脸采集器组成。电梯的使用人员通过人脸识别确定身份后，电梯可以开放所有按键权限，使用者选择自己所要到达的楼层按键，点亮按键并启动电梯到相应楼层；没有登记授权的人员，则不能使用。

1.2系统主要设计依据规范

《智能建筑设计标准》（DBJ08-47-95）

《民用建筑电气设计规范》（JGJ/T16-92）

《电气装置安装工程施工及验收规范》（GBJ23-90，92）

《建筑与建筑群综合布线系统工程施工和验收规范》

《安全防范工程程序与要求》(GA/T75-94)

《建筑工程安装电器图集》

《安防建筑设计标准》（EBD-03-95）

《商用建筑线缆标准》（EIA/TIA-569）

CJ/T166-2002建设事业IC卡应用技术标准

ISO14443TYPEA/B非按触式IC卡读写标准

ISO/IEC9789-2加密标准

ISO7816IC卡特性标准

ISO9992IC卡与写卡机之间的传输信息格式及交易流程规范

ISO10202IC卡交易系统安全架构

ISARP55.1数字处理计算机硬件测试

ANSI/ISAS82.01电气和电子设备、测量和控制机相关设备的一般要求

GB8566-88计算机软件开发规范

GB8567-88计算机软件产品开发文件编制指南

电力企业计算机管理信息系统实用化验收导则（试行）

第二章系统方案

电梯管理子系统解决方案

一、人脸识别的楼控部分

电梯门禁系统由安装在电梯厅内的人脸识别一体机和控制器以及人脸采集器组成。

电梯门禁系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，方便电梯在特殊情况下使用。

适用于安全级别较高的环境，要求每层楼的用户确认合法身份后才能正常使用，可以有效地防止闲杂人员非法进入。

系统技术参数

电气参数

A、DAIC-DT-MB使用DC24V±10%/5A单电源工作,主控板最大工作电流<500mA；扩展板最大工作电流<200mA。

B、主控板带16路干触点输出；扩展板可带8路干触点输出、可控制8层楼。每个主控板最多可接6个扩展板。

C、每个触点的输出特性为：导通电阻小于5Ω；截止电阻大于10MΩ；

D、输出驱动能力为：AC125V0.3A/DC110V0.3A/DC30V1A

E、使用环境:温度：0–60℃

相对湿度：20%–90%不结露；

F、储存环境:温度：-10–90℃

相对湿度:20%–90%不结露；

G、系统全兼容ID/IC/CPU,使用CPU卡、Mifare1卡，典型操作时间0.2秒；

H、外部通讯接口：RS485、TCP/IP。

I、支持指纹纹电梯、面部识别电梯控制系统、掌纹梯控电梯管理系统

人脸识别技术是基于人的脸部特征信息进行身份识别的一种生物识别技术。用摄像机或摄像头采集含有人脸的图像或视频流，并自动在图像中检测和跟踪人脸，进而对检测到的人脸进行脸部的一系列相关技术，通常也叫做人像识别、面部识别。

人脸识别读头参数

识别算法第二代人脸识别算法

硬件平台高速数字媒体处理器

摄像头专用双摄像头

验证方式人脸识别、工号人脸识别、刷卡人脸拍照、刷卡人脸识别

验证速度<1秒

拒识率<1%

误识率<0.001%

通信方式标准TCP/IP、U盘

电源12VDC，工作电流1.5A

报警功能防拆报警

使用温度0~40℃

使用湿度20~80%

安装方式壁挂式/桌面式/落地式

电梯门禁控制器

1、主控板和电脑通讯接口：RS485ORTCP/IP

2、通讯距离：1200m

3、门禁读头与主控板通讯：维根orRS485

4、用户数量：无限制

5、记录条数：100W

6、单板控制层数：40层(可扩展至120层)

7、最大电梯数量：255

8、支持卡类：IDICCPU

9、电梯门禁控制方式：刷卡、密码、PC(需联网)

10、控制电梯输出：继电器（无源）

11、读卡时间：小于0.2s

12、型号：DAIC-DT-MJMB

控制器功能简介

1)电梯管理功能：

设置楼层控制表：允许用户设置或修改电梯发卡楼层号与电梯硬件接线号对应关系。

初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除。

2)电梯操作功能：

下载系统时间：用于校准控制器机内运行时间。

下载/清除黑名单：对控制器下载和清楚黑名单操作。

下载开放时区：对控制器下载常开放时间表，下载后，当电梯系统时间运行在时间段期间则电梯自动处于常开状态，当电梯系统时间运行在时间段外则电梯自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。

下载楼层表：下载电梯楼层-电梯接线板对应表，默认系统为楼层号与电梯接线板号一一对应。

读取运行记录：用于读取所选择电梯控制器的通行记录。

3)系统数据备份和恢复功能：

用于备份系统用户通行记录及相关设置参数；恢复当系统数据损坏时的最后备份数据，主要是用户通行记录和设置。

4)查询管理功能：

含通行记录查询、用户资料查询、系统运行日志查询、卡检测。支持电梯收费功能。

基本功能能自动识别卡的类别和权限，防止无卡人员非法使用电梯，控制器一旦有硬件和软件故障，可立即使电梯自动恢复为自由状态，代替卡操作。

5）扩展功能：

支持报警联动；支持楼宇对讲系统智能联动开放业主对应楼层电梯权限功能；

6）系统特点：

系统IC卡控制设备安装于轿箱内或轿顶，联动信号采集设备安装于梯井内或楼宇弱电竖井内。

刷卡直达：刷卡直接登记，卡片内只有一个楼层权限的用户，可以实现刷卡直达功能。

故障管理：电梯外围监控终端实时采集的电梯冲顶、蹲底、停电、关人、超速等故障信息，系统全部保留，并通过日报和月报的方式统计分析各种情况下的故障信息，为电梯使用单位和安全管理单位的决策提供数据支持。

内置LED：双色LED



人脸识别梯控系统布线与施工图

人脸识别电梯门禁系统原理图:

面部识别电梯门禁系统系统功能说明

1)面部识别型智能电梯楼层人员管制系统，供电梯轿箱内业主或管制人员出入特定楼层。管制有权限人员出入特定允许出入之楼层，以防止随意出入各楼层而确保安全；

2)该系统与电梯本身系统采用无源触点连接，两者完全隔离，不会对电梯原有性能产生任何影响；全端口过流,过压,防雷保护,安全稳定可靠；

3)产品自带自检装置当系统发生故障或者遭破坏时可送出讯号，会自动从原系统中脱离，恢复电梯原状态，不影响电梯的使用；

4)具有消防信号输入接口，当无源的干接点消防开关信号启动后，IC卡电梯系统不工作，电梯恢复到原状态；

5)与安本天下或者其他公司停车场/门禁/考勤/消费/通道等子系统智能一卡通。

业主乘梯

业主人脸资料录入或在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开往指定楼层。此时，无卡用户按钮无效，限制非法乘坐电梯。当用户的管理费过期后刷卡无效系统会自动提示。

2、与门禁统一管理

软件可以实现普通门禁与电梯门禁同时管理。电梯的一层和地下车辆层可以设置为公共层，对有地下车库的住户可以授权住户层和地下车库与住宅楼单元间之间的门禁权限（地下车库与住宅楼单元间之间安装一个单门门禁）。

3、住户互访功能

住户通过楼宇对讲（IP户户对讲），向被访户询问被访户的楼层密码。访户进入电梯后输入密码到达被访户楼层。(必须配合密码读卡器)

4、扩展消防联动功能

当发生消防报警时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。

物业管理人员乘梯

物业管理人员可发行高级用户卡，持高级用户卡可在所在物业的已授权(可配置)的电梯进行不限制楼层方式乘梯。

保洁卡

巡更卡

保安卡

保姆卡（可授权指定楼层，离职后台取消授权）

密码乘梯

用户在忘带卡或人脸视别不通的情况下，通过在触摸密码读卡上输入指定楼层号和密码，就可乘梯去到指定楼层。密码的设定与修改只能由用户方或物业人员自已完成，无需通过厂家。

访客乘梯

访客可以不通过刷卡和使用密码乘坐电梯；

方式一：访客来访时，在门口对讲主机上输入住户房号，进行楼宇对讲系统呼叫，住户接通电话并确认访客的身份后，按下对讲的开锁键，系统自动将电梯呼至访客所在公共楼层，并将来访楼层权限开放一定的时间，访客进入电梯轿厢后按一下客人所在的楼层键，即可乘梯到达该楼层，其他受限楼层无法直接按键到达。

方式二：访客来访时，在门口对讲主机上呼叫管理中心，管理中心物业人员接通电话并确认访客的身份后，按下对讲的远程开锁键，系统自动将电梯呼至访客所在公共楼层，并将来访楼层权限开放一定的时间，访客进入电梯轿厢后按一下客人所在的楼层键，即可乘梯到达该楼层，其他受限楼层无法直接按键到达。

楼层控制状态开关功能

人员可通过刷开关卡开放或关闭任意受控楼层的IC卡功能。用于特殊情况时，对电梯部分楼层或所有楼层的临时解除管控或加入管控。

电梯控制状态转换功能

A消防联动：由于IC卡电梯系统可实现与电梯消防信号的联动，故启动消防信号后，电梯自动不受IC卡系统控制，以确保电梯在紧急情况下的紧急使用。

B手动转换：IC卡电梯系统可通过手动开关将电梯从IC卡受控状态转换为非受控状态。

C自动检测：当系统检测到某些故障影响IC卡电梯系统的正常操作，系统将自动脱离对电梯的控制，确保乘客的安全。系统具备自检功能，也可在出现火警、自身故障时转换为非受控状态。

D脱机运行：系统可以达到脱机与联网两种独立的运行模式，并且可以达到自动转换的运行模式，脱机模式下如业主用户卡不慎丢失，物管需要对业主卡片进行挂失、黑名单管理，刷卡记录统计查询等个性化操作可以直接通过采集卡或智能脱机数据采集器实现在电梯轿厢采集口及中心管理电脑之间达到参数的设定和数据的通信,同时脱机使用可以节省布线及工程成本，降低联网所带来的故障率。

E远程控制：系统可通过软件设置在某时间段内（如下班、节假日等安全管制的时间段）自动对电梯进行管制，该设置信息可通过联网或智能脱机数据采集器传输给IC卡控制器，此时段业主凭IC卡才能使用电梯，有IC卡才可操作使用电梯，过了管制时间段后电梯自动转换为正常使用状态，无须人为介入处理。

梯控系统设备安装方式

IC卡电梯控制器安全于轿箱顶，IC卡电梯读卡器安装于轿内操作箱COP面板适当位置，为了方便用户刷卡和输入密码，读卡器安装一般安装于轿箱内底至操作面板1.2~1.4M之间。

二、电梯运行检测系统

电梯数据采集器：

工作接口：RJ45，RS485

刷卡卡间隔：＜0.1秒

读卡类型：ID卡IC卡CPU卡等

工作温度：-25℃-75℃

内置天线：有

内置喇叭：蜂鸣器

工作电压：USB取电

通讯距离：3米

传送方式：实时双工

读卡速度：＜0.2秒

感应距离：3-10CM

读卡频率：125KHz,13.56MHz

工作湿度：10-90%

主要功能

A解决了轿厢异常时电梯轿箱位置的定位问题,通过TCP/IP网络传输，清晰显示位置及运行状态。

B故障自动检测：能自动检测运行中的电梯是否卡层，并将故障信息在监控画面上闪烁报警。

C掉电楼层记忆：不受电梯维护、停电影响，依然能够记忆原楼层数。

D自动校准：电梯每上下运行一次，设备都会智能校准，保证显示的楼层准确可靠。

三、纯数字五方通话与电梯监控联动系统

主要设备：

A电梯前端设备：4支话机、5组传感器、1个紧急照明灯、1个后备电源电池、B1个喇叭、1个警号

C网络传输：光纤、收发器或ONU、交换机

D管理中心机：多媒体电脑1台，可以达到10台三部组成。

呼叫通五方通话操作流程

A轿厢内困人情况下，轻按“呼叫”键。轿厢通话器将自动语音呼叫主机，无需其它任何操作，接通后一次双向通话的时间60秒。

B主机收到语音呼叫后，管理中心电脑软件界面弹窗出轿厢内画面，值班人员在查看轿厢内情况，同时按下报警的按钮与呼叫分机双向通话。

C查看轿厢内情况，拿起话筒即可与轿厢之间实现通话，安抚被困人员

呼叫通五方通话功能特点

A双向对讲不占线：在系统中每一部电梯都会被分配独立的IP地址，不会像传统总线制的模式造成占线或一个节点故障影响所有通话。

B管理中心警声、语音提示呼叫方位与示警；乘客一键自动报警

C可定位视频画面，即时锁定厢内状况，同步抓拍记录画面

D查看轿厢内情况，危机情况下拿起话筒即可与轿厢之间实现通话，安抚被困人员

E呼叫语音录制功能；数据自动备份

F有对故障轿厢分机检测、抗干扰功能；抗屏蔽性能强；

G管理中心通过呼叫通与梯控联动软件为乘客远程开梯（指定楼层）

呼叫通五方通话施工安装

A支持标准协议的NBT/NKT两种制式的话机接入。

B可与监控或其它设备共网传输，不需要重复布线，省钱。

四、呼叫通电梯系统管理软件说明

◆资料管理：包括电梯基本档案；物业和维保公司档案等。

◆维保管理：包括电梯维护监督；维保统计；维护提醒；年检提醒等功能。系统可将故障历史记录以日报和周报方式进行统计分析，为电梯使用单位和维保部门提供大量数据。

◆故障管理：包括历史故障查询；故障日报、月报统计及数据分析；按区域、品牌、维护单位等的故障数据统计。

◆电梯运行实时监控：实时监控多部或一部电梯,电梯外围监控终端实时采集的电梯冲顶、蹲底、停电、关人、超速等故障信息，系统全部保留，并通过日报和月报的方式统计分析各种情况下的故障信息，为电梯使用单位和安全管理单位的决策提供数据支持。

◆APP数据(实时采集、自动记录电梯发生的各种常见故障信息)并通过APP/短信、网络等多种手段通知维保人员。上传对接电梯维保单位

◆电子发文：政府主管部门可以通过平台向维保公司、物业单位发布电子公告和行业新闻。

梯控模块

A系统可对IC卡进行初始化、密码授权、发卡、换卡、补卡、黑名单及挂失、时间控制、使用查询等操作设置。

B系统设置功能：包括梯控控制器(DAIC-DT-KZ)联网设置、电梯门禁控制器(DAIC-DT-MJ)数量设置、智能电梯控制器(DAIC-DT-DTMB)号名称设置和安装位置设置等。

C电梯管理功能

设置楼层控制表：允许用户设置或修改电梯发卡楼层号与电梯硬件接线号对应关系。

初始化控制器：初始化后的控制器内的系统密钥、通信数据、参数设置将全部清除。

D电梯操作功能：

下载系统时间：用于校准控制器机内运行时间。

下载/清除黑名单：对控制器下载和清初黑名单操作。

下载开放时区：对控制器下载常开放时间表，下载后，当电梯系统时间运行在时间段期间则电梯自动处于常开状态，当电梯系统时间运行在时间段外则电梯自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。

下载楼层表：下载电梯楼层-电梯接线板对应表，默认系统为楼层号与电梯接线板号直接对应。

读取运行记录：用于读取所选择电梯控制器的通行记录。

下载节假日组：节假日组用于设定某日期，在开放时区表中，所设置的节假日开放时间段内，电梯控制器实现开放状态，否则电梯控制器处于关闭状态，而节假日时间段生效后，对应的该星期设置的开放时区有效。

E系统数据备份和恢复功能：用于备份系统用户通行记录及相关设置参数；恢复当系统数据损坏时的最后备份数据，主要是用户通行记录和设置。

F查询管理功能：含通行记录查询、用户资料查询、系统运行日志查询、IC卡检测等。

五、呼叫通电梯系统管理软件系统对小区带来的价值

1、通过设计呼叫通智慧电梯管理系统，极大的增强了物业管理的安全，提升了管理水平及效率，改变了物业管理形象，使得更加人性化。降低了电梯运行成本：耗能，维护，维修，延长了电梯的使用寿命；

2、控制人员进出；提升附价值；提升业主尊贵身份；公平性；协助收取物业费；使用户安全得到更大保障；节能降耗，减少物业支出；随时调整权限；无法复制，安全性高。

3、提升社区智能化水平，彰现尊贵高档楼盘品质

六、呼叫通及人脸识别梯控缺点：

1、对整体系统及综全程布线有一定要求，所有硬件需走TCP/IP协议环境

2、对安装调试有一定集成要求

3、人脸识别对周围的光线环境敏感，影响识别的准确性;

4、人体面部的头发、饰物等遮挡物，人脸变老等因素，需要进行人工智能补偿;(如可通过识别人脸的部分关键特性做修正)。

5、运用在梯控系统中，采集人脸图像容易受周围光线、角度、距离等问题造成人脸识别梯控不稳定。
