一、项目名称
全国总工会北戴河辽养院WI-FI覆盖解决方案
二、客户背景

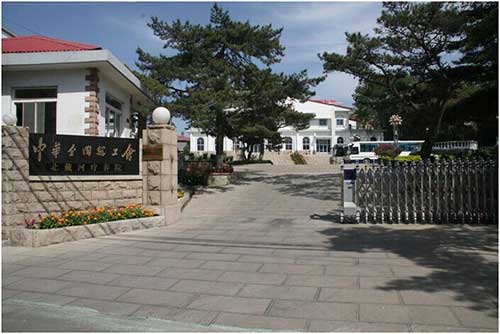

中华全国总工会北戴河疗养院位于河北省秦皇岛市北戴河区安一路９号（邮政编码066100），主要经营休疗养、食宿、旅游等项目。目前因项目不断发展，固定及流动的人流量越来越大，疗养院需要为广大的客户群体提供一套稳定的无线WiFi环境。因此需要丰润达为其提供一套完整的无线WI-FI解决方案。
三、项目需求
⑴，客户需求该无线覆盖工程能够同时为全疗养院的职工、客人提供流畅的上网环境。
⑵，要求我司POE交换机、无线AP所提供的供电和网络环境安全、高效、高速。
⑶，要求整个疗养院进行无死角覆盖
⑷，保证所提供的无线网络安全、稳定、快速。
⑸，要求统一SSID，实现无线漫游。
⑹，需要端口隔离防止ARP攻击，环路保护。
⑺，能够实现微信认证，帮助其吸引客户群体，有利于其后期的品牌营销工作。
四、方案示意图（拓扑图）
五、方案说明
为满足客户需求，在该项目中的信号发射终端我司采用了130个丰润达W25AP以及25个丰润达W60AP，从而保证WiFi信号稳定无死角覆盖整个疗养院。
所有无线AP均采用支持PoE供电功能的设备，而AP后端供电设备和信号传输设备（接入层）将统一使用丰润达PoE供电交换机PS5081（22台）。
汇聚层采用超大背板带宽（52Gbps）的丰润达全千兆以太网交换机NS1024G，并配合丰润达AC管理器实现对无线AP进行统一管理的功能，整个网络由出口路由器WAN口接入internet。
我司POE供电交换机串接在路由器的LAN口，下联我司无线AP对其供电以及数据传输，快速、稳定、流畅。省去了传统供电方式，整个方案 美观、大气、流畅，并且实现统一云管理极大程度的方便客户的后期运营、维护、管理等工作。
六、方案配置清单
产品类型 产品型号 规格描述 使用数量
POE交换机 PS5081 九口百兆at/af协议交换机 22PCS
无线AP W25 300M 本地云端双管理入墙AP 130PCS
无线AP W60 300M 本地云端双管理吸顶AP 25PCS
无线控制器 AC150 本地AC控制器 1PCS
路由器 R1600 全千兆路由器 1PCS
以太网交换机 NS1024G 全千兆以太网交换机 1PCS

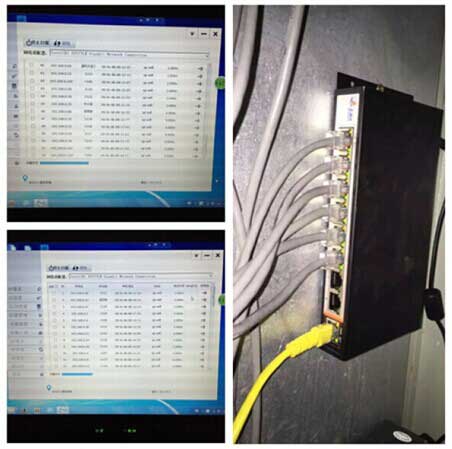

WI-FI工程现场施工图
七、 方案特点
⑴，丰润达PoE交换机能够直接给无线AP 供电并且同时出传输数据，能够极大程度上的方便用户的安装、管理和使用。
⑵，整体网络流畅、快速运转，丰润达所提供的服务远远超过了客户最开始对我公司所提出的需求。
⑶，所有的WiFi信号统一SSID，实现无线漫游。
⑷，为客户实现了微信认证功能，有效的帮助客户在后期的运营商实现营销功能。
⑸，整个WI-FI设计方案性价比高，易管理和维护。
⑹，实现整个疗养院进行无死角WiFi覆盖。
⑺，实现端口隔离防止ARP攻击，环路保护。
