区域智能管理平台解决方案

1 系统概述

区域智能管理平台是贝尔物联利用最新型的物联网信息技术研发并推出的一套综合性管理系统。可对博物馆、学校、医院、社区、科技园等特定区域，提供人员、物资的分布显示、跟踪定位、报警监控和综合管理等服务功能，实现区域范围内的安全保卫、资产防盗、考勤管理、访客管理和禁区监控等，从而真正实现区域的智能化管理。

2 原理结构

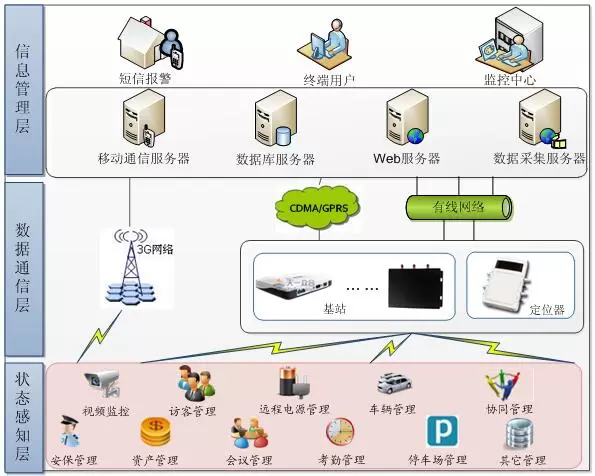

图 2.1系统原理图

信息采集

相当于人体的神经系统，实现各种状态信息的实时感知和传输汇集功能。系统按照实际需要，为人员和物品配备相应的标识卡;同时，在区域内的合理位置安装信息采集设备，以实现各种状态和身份信息的实时感知，并将各种感知信息发送到数据中心。

信息管理

可理解为人的大脑，能对各种感知的数据进行综合管理和智能分析，并根据实际管理需要构建各种实时监控、智能报警和综合管理等智能化区域管理手段。

3 系统功能

3.1 总体描述

位置和状态监控

对区域内装配电子标识卡的人员、车辆和物件的身份信息、实时位置、移动轨迹和实时状态等，进行实时感知和全面监控。

视频联动

出现异常或突发情况时，系统将自动调取相应摄像头画面，上传管理平台系统，查看实时的监控视频。同时，相应摄像设备也会自动开启录像功能。

多样技术结合

系统以新一代物联网技术为核心，结合RFID射频识别技术、视频监控技术、3G通信技术等先进手段，为区域的日常监管提供智能化的管理方案。

实时智能警示

根据系统中预设的管理规则，一旦出现异常情况，系统可以立即通过报警窗口、声光报警器、短信和视频联动等形式进行警示，并提供报警源定位和应急调度等功能。

3.2 应用功能

3.2.1 资产管理

资产管理主要指对区域内的资产进行状态监控、跟踪定位、防盗报警、资产盘点以及资产整体分布、管理等应用功能。

资产信息管理：对资产信息、负责人、存放位置，资产的增加方式、折旧、检验等信息管理;并支持用户增加自定义属性字段，和数据批量导入、导出和报表、打印。

资产申请：提供资产的借用、领用、报损、维修、出库等申请、审批和记录，并可对申请记录导出、打印和统计分析。

检验管理：根据资产检验需求，进行资产检验周期提醒，并支持制定检验计划和检验结果记录。

资产盘点：根据盘点计划进行资产盘点提醒，以及生产盘点单，并提供盘点资料整理、报表和导出、打印。(系统可支持通过基站自动盘点、手持机扫描条码盘点、人工导入盘点数据)

出入库管理：根据资产出入库情况，实现监控并记录资产出库、入库信息;并可手动记录资产出入库，以及对记录导出、打印和统计分析。

设防/撤防：可设置设防规则，选择设防的资产以及设防时间段等。

智能监控：通过集成的光敏卡、挂绳卡、磁阻卡等类型标识卡，对资产出现振动、移出或被取下防盗装置、挂绳断开、电池卸载、信号消失等异常情况，自动报警提醒、显示报警详情及位置。

定位分布：实时跟踪定位各个资产位置，以及对其分布查询。

轨迹记录：自动记录资产移动轨迹，并可用图表查看或在地图上回放历史移动轨迹。

3.2.2 安保管理

安保管理是指针对安保人员的工作进行管理的系统模块，可以实现安保管理的设定、工作的监督及人员的监控等功能。

排班管理：对安保工作的班次、站岗点、巡逻线路管理，以及站岗、巡逻排班和考勤规则设置。

工作监督：安保工作时，对未巡逻/站岗，站岗早退/迟到/离岗，巡逻次数不足、未按顺序巡逻、巡逻漏点等异常情况自动报警提醒、显示报警详情及位置，实现安保工作监督。

人员监控：实时跟踪各个安保人员位置，以及对其分布查询。

轨迹分析：实时记录安保人员的移动轨迹，可以用图表查看或在地图上回放历史行走轨迹。

考勤记录：自动对安保站岗和巡逻考勤进行记录，并可对考勤记录进行导出、打印和统计分析。

3.2.3 考勤管理

通过集成的基站、低频定位器和标识卡，采用有源RFID技术实现远距离非接触的考勤管理。

排班管理：可设置上下班时间(支持考勤跨天的处理)和日期，以及迟到、早退、旷工设置。

请假/加班：通过请假/加班事项的申请、审批，或增加请假单/加班单，实现人员请假或加班管理，并自动对请假人员不进行考勤监控。

考勤补签：针对人员忘带卡、卡已损坏等造成考勤记录异常情况，可提供手动考勤补签功能。

考勤记录：根据人员请假、加班、补签信息，以及假期信息等，自动关联考勤，生成考勤记录;系统支持对考勤记录的查询、报表、导出和打印。

出勤监控：当出现人员迟到、早退、旷工等异常情况，系统可根据预设的管理规则和通知规则，自动以提示窗、短信等形式进行通知。

3.2.4 访客管理

访客管理主要通过向访客发放临时人员卡，并在系统中登记和绑定其身份证信息、拜访对象信息等，可实现对访客全程跟踪和管理，出现异常活动实时警示。

访客登记

通过集成的身份证阅读器和物品拍照摄像头，实现无需手动输入快速获取访客信息，并可邮件或短信通知接待人，以及打印访客凭条、发放临时访客卡。

现场实时拍照，对访客携带的物品照片进行保存、管理。

系统可实时查看各个访客的状态，以及访客进入禁区的授权管理。

提供黑名单管理，登记时可进行黑名单人员提醒。

访客监控

卡片应用：为访客发放一张临时访客卡，用于访客身份识别和区域控制，签离时交回。

定位跟踪：可实时跟踪访客位置和查询分布，实时记录访客移动位置并可回放轨迹。

访客记录：提供访客历史资料参阅、以及对访客记录的报表、打印和统计分析。

3.2.5 会议管理

会议管理功能主要可对会议信息、会议文件以及会议的现场考勤情况进行智能化的统一管理。会议考勤，可自动记录出席会议的配卡人员情况。还可以对会议室使用情况监控，对会议进行考勤记录等。

会议管理：提供会议室的预约、会议通知、会议文件发送，以及会议资料整理和归档等功能。

会议室监控：对区域范围内的各个会议室的进行监控，可实时查看各个会议室的使用状态(包括会议进行中、还是空闲或暂停使用)，还可以查看会议详细信息。

会议出勤监控：根据发布的会议，自动实时对参会人员进行考勤记录。

实时监控并显示准时参会人员、迟到人员、缺席人员、早退人员等，并提供请假记录功能。

可根据实际情况，手动控制开始或结束会议。

对会议考勤记录可进行查看、导出、打印和统计分析1

3.2.6 禁区管理

针对特定的安全、涉密或其它重要区域，通过对指定的人员、物件授权配置，实现智能识别及控制，对非法进入的可实时报警提醒。

3.2.7 协同管理

协同管理目标在于解决日常办公频繁出现的一般事项流程(如请假、报销)审批、公文流转及审批等人工流程，实现管理无纸化、自动化，提高办公及人力效率。

协同工作：发起及处理已有流程的工作协同，包括发起事项，处理待办事项，已发事项的催办、撤销和跟踪等，以及已办事项的取回等。

表单应用：制作流程需要用到的表单，以及根据其相关流程对表单进行权限分配，同时提供表单查询管理功能。

流程管理：定义及编辑协同事项的流程步骤，绑定流程相关表单。

3.2.8 车辆管理

实现车辆的日常信息管理，以及提供对车辆进行跟踪定位、整体分布和轨迹分析等监管功能。

信息管理：提供对车辆的出车、维修、规费、保养、违章、事故、年检、保险等信息管理，以及数据的导出、报表和统计分析。

轨迹回放：对车辆的历史移动轨迹数据，可用图表查看，或在地图上以动画形式回放轨迹。

实时监控：对车辆进行分布查询、跟踪定位。

定位分布：实时跟踪定位各个车辆位置，以及对其分布查询。

3.2.9 停车场管理

通过集成的车位卡、地磁套件和车位锁等，实时采集车辆出入记录、场内位置，实现车辆出入和场内车辆的动态和静态管理，以及收费账务管理、车道设备控制等。

车位预约：根据停车场实时的车位停放和预约情况，进行车位预约或解除预约。

反向寻车：根据车牌号码进行反向寻车，确定车辆停放位置。

停车场监控：实时监控各个停车场的车位停放情况，获取总车位、已停车位、可停车位等信息。

出入口自动扣费：当车辆经过停车场出入口闸门时，显示车辆收费信息，并自动结账以及支持临时收费结账，收费员可通过系统控制出入口闸门的升降。

3.2.10 报警提醒和处理

当系统监控到异常状况(资产状态异常、安报考勤异常、非法进入禁区等)，提供各种报警提醒方式及处理功能。

报警提醒

网页提醒：实时弹出报警窗口并开启网页报警声音，其中报警窗口显示报警的时间、类型和详情等。

视频联动：实时弹出报警源附近的监控视频，且显示报警详情。

声光报警：当监控到异常情况，实时启动声光报警器，进行声音和灯光报警通知。

短信提醒：实时将报警详情发送到相关人员中，如自动将资产异常信息发送到资产管理员。

报警处理：提供报警源位置定位、报警详情查看，以及报警处理记录使其停止报警。

3.3 辅助功能

3.3.1 基础数据

基础数据管理是记录所有需要录入系统的人员或物件等基本信息资料的模块，主要对人员、资产、标识卡、建筑、基站、定位器、车辆和摄像头等信息管理。

3.3.2 系统维护

对系统中所有基础设置，如组织机构、用户、角色、地图、报警参数等进行设置管理，通过设定这些基础设置数据，才能保证系统其它功能的实现。

3.3.3 站内邮件

站内邮件为系统用户提供写信和收信的功能，通过邮件功能可以向系统的相关人员发送邮件文件和附件信息，方便系统用户的沟通。同时，可自动接收系统的访客通知、会议通知等邮件信息。

3.3.4 系统控制

安全管理

提供多级权限控制，灵活区分不同角色用户的功能权限、数据权限，分别执行不同操作，并动态记录系统运行日志。

授权管理

本系统产品分为试用版和正式版，用户可通过导入文件、输入验证码或远程验证赋予授权激活产品。试用版本产品可正常使用系统各个功能，但在用户数量、标识卡数量、使用次数和使用期限上有限制。

3.4 扩展功能

3.4.1 远程电源

通过对电源的接入，用户可通过网络远程控制电源的开关，实现在任何地方通过网络对设备的电源开关进行操作。

3.4.2 车辆智能监控

在汽车上装配专用的车辆智能监控设备，乘车人员佩戴标识卡，通过车辆智能监管系统实现汽车位置定位跟踪、车内视频实时监控，乘车人员识别和智能管理、行车状况实时监控等全方位车辆监管功能，以及车内一键呼救功能。

3.4.3 食堂智能监管

通过对人员的智能识别，建立健全的食堂准入机制。为食品分批发放电子标签，实现食品溯源管理。结合有害气体传感设备，实时检测食堂有害气体浓度，保障食堂和食品安全。

4 系统运行环境配置要求

4.1 服务端环境

(一) 服务器配置(参考要求)

外形：建议使用机架式服务器

处理器：四核处理器或以上

内存：≥4GB ECC DDR3 1066MHz(2G*2配置)，最大支持≥8个内存插槽

存储：250G SSD固态硬盘或以上

网卡：主板集成双千兆自适应网卡，支持网络唤醒、网络冗余、负载均衡等功能

接口：USB接口≥4个，VGA接口≥1个，串口≥1个

配件：USB 鼠标、标准键盘

说明：

数量：至少2台，具体数量可根据实际进行调整。

功能：服务器应用于部署内存数据库、磁盘数据库、JMS消息对列中心，采集系统、采集解析系统，报警分析处理系统，同步系统、WEB系统、视频服务系统、短信服务系统等。

用户也可选择使用代理服务器，无需自己配备服务器。(不推荐使用代理服务器)

(二) 支持的操作系统

Windows Server 2003/2008

redhat enterprise 6

CentOS 6.2

(三) 支持的数据库

oracle 10g/11g

4.2 客户端环境

(一) 计算机配置(参考要求)

处理器：Intel P4 2.0G Hz或以上，建议使用双核

内存：2GB内存或以上

存储：100G硬盘或以上

声卡：2.1声道声卡或以上

显示器：17寸显示器或以上

网卡：100Mbps以太网卡以上

配件：USB 鼠标、标准键盘

说明：至少需要配置1台计算机，用于平台系统的基本操作、综合监管和报警处理等，以及后台系统的管理操作。

(二) 运行环境

操作系统：Windows XP Professional SP3及以上版本

建议：Windows XP、Windows Vista、Windows 7

辅助软件：Internet Explorer 8.0及以上版本的Web浏览器

网络：2Mbps宽带接入

5 硬件设备及工程施工

5.1 硬件设备

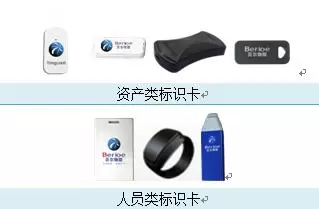

5.1.1 标识卡

定时发射自身标识信息

内置供电电池

可同时实现远程与近距离读写功能

资产类标识卡具备防撕功能、物体状态感应功能

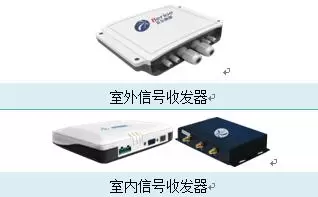

5.1.2 信号收发器

实时采集标识卡发射的信息

具有识别距离远、灵敏度高、识别速度快、抗干扰能力强等特点

内配有备用电池，支持断电工作模式

5.1.3 定位器

实时采集标识卡发射的信息

具有识别距离远、灵敏度高、识别速度快、抗干扰能力强等特点

内配有备用电池，支持断电工作模式

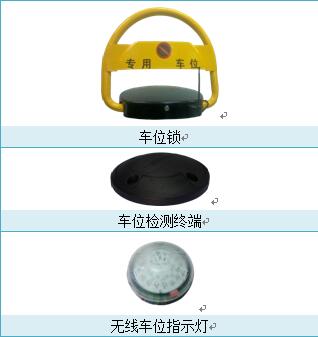

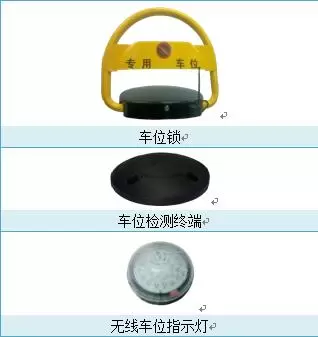

5.1.4 停车场设备

1 停车场的车位智能锁定

2 停车场的车位检测

3 停车场的车位指示

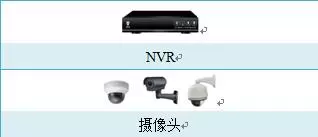

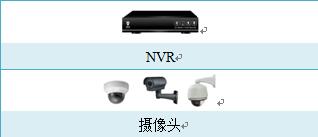

5.1.5 视频监控设备

1 与计算机终端或其他设备连接用于视频监控工作

2 支持以太网、WIFI、3G等数字视频传输方式，可监控并记录图像

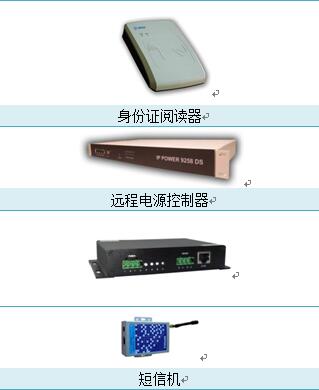

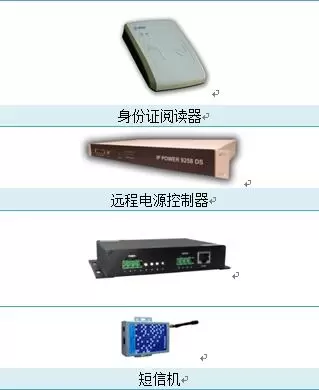

5.1.6 其它应用设备

1 用于读取居民身份证信息

2 通过网络实现远距离电源管理及控制

3 与涉密U盘配合使用，为涉密U盘提供授权信号

3.1 可与不同的U盘进行绑定，调节授权范围的大小

4 可用来收发短信的设备

4.1 与平台系统软件集成，实现短信收发的功能

5.2 工程施工

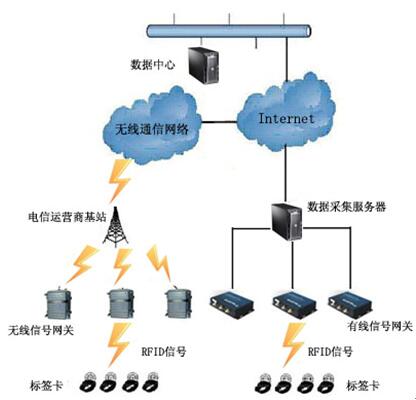

5.2.1 系统拓扑图

5.2.2 布线及安装说明

信号网关电气连接

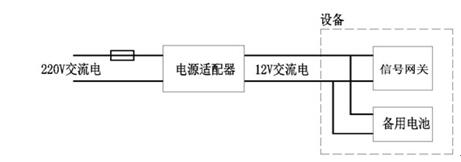

接入220V不间断线路，经电源适配器转换为12V直流工作电压，为基站设备供电。基站内部并联有12V蓄电池，以备意外停电时为信号网关提供电源。如下图所示：

图2 接线示意图

信号网关通信连接

有线信号网关：通过网线将信号网关的RJ45接口与室内校园以太网接口连接，信号网关数据经校园以太网发往采集服务器，采用该信号传输方式，要求有线以太网稳定、畅通，网络延时及网络丢包率低。

无线信号网关：无需提供网线连接，信号网关数据直接经通信模块发往数据中心。采用无线信号网关需要提供固定IP的网络专线。

信号网关安装

将信号网关放置于室内天花之上，或者使用螺丝固定于墙体合适位置。

其他设备

工控机

图 2工控机

工控机在系统里是作为有线信号网关的采集服务器使用，在接收到信号网关上传的数据，经过初步的处理，再将数据发给数据中心(数据库服务器)。

工控机根据现场的环境，可以简易安装在合适的机柜里。

短信机

图4

短信机，其实是一种用来收发短信的设备，他和我们用的手机一样，需要手机SIM卡的支持，通过(USB或者串口、网口)数据线与数据库相连，在系统中实现短信收发的功能，如学生进出校门的通知、校园监控设备的异常报警、会议通知等。短信机根据现场的环境，可以简易安装在合适的机柜里。

6 系统特点

实时智能监控

采用物联网智能传感技术，实现对区域内异常或突发情况进行实时感知、智能判别、视频联动、智能警示等。

综合化管理

整合RFID射频识别技术、视频监控技术和3G通信技术等先进手段，实现对区域的整体管理和监控。

兼容性和个性化设计

系统可最大限度兼容用户原有系统，可根据需求配置功能模块和硬件设备，避免资源浪费。

7 经典案例

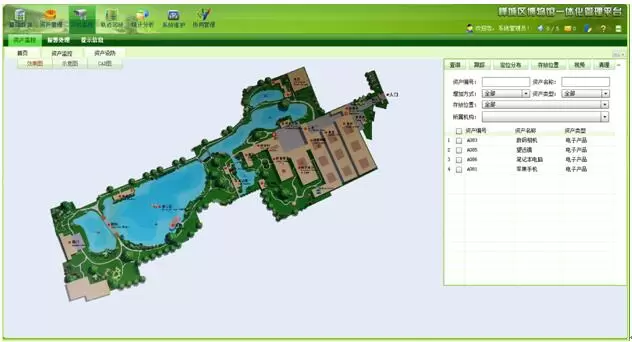

案例一：禅城区博物馆一体化管理平台

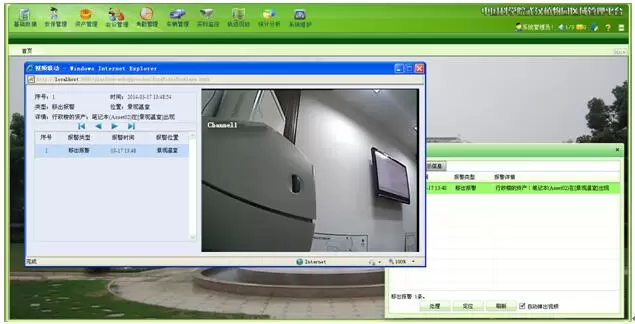

案例二：中国科学院武汉植物园区域管理平台

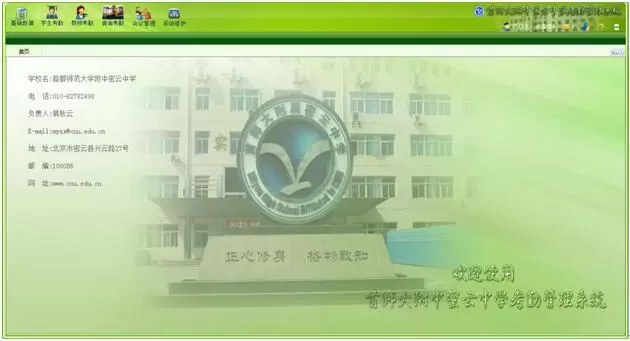

案例三：首师大附中密云中学考勤管理系统

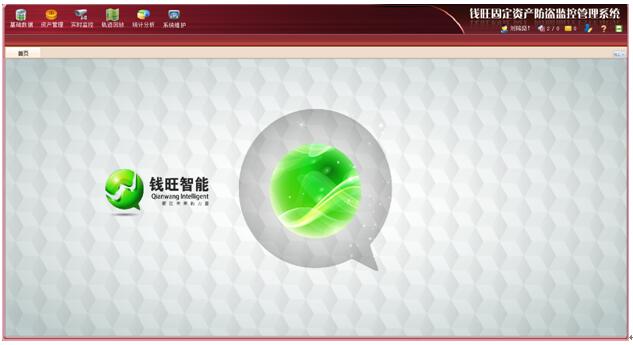

案例四：钱旺固定资产防盗监控管理系统

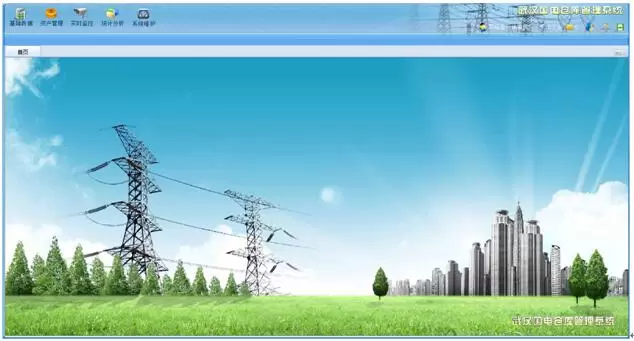

案例五：武汉国电仓库管理系统

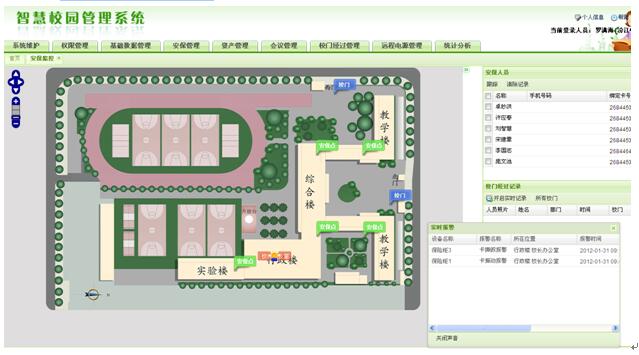

案例六：佛山智慧校园传感网工程

8.技术领域

公司主要从事有源射频识别(RFID)、短距离无线通讯及无线传感网络等技术为主的产品研发和应用，已形成包括但不限于有源RFID读写器、定位器及诸多种人员类、资产类标识卡等物联网设备和远距离无障碍人员智能定位考勤、资产主动防盗定位管理、特种车辆智能监管、人员全时空一体化管理、智慧校园、访客定位管理、文博及园区一体化综合管理等众多专业而全面的物联网综合解决方案。可以广泛应用于工厂、文博、校园、政企部门、园区、城市公共定位、城市综合管理、交通管理、物流管理、机场、港口、军队、银行、铁路、矿山等诸多领域。可满足政府、企业、个人的多种实际运用，有效实现人、车、物的识别、定位、跟踪、监控和管理，为建设信息化、工业化化、城市化、国际化的现代都市提供先进、可靠的物联网基础应用平台。
