弱电工程解决方案

智能建筑中的弱电主要有两类，一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。人们习惯把弱电方面的技术称之为弱电技术。可见智能建筑弱电技术基本涵义仍然是原来意义上的弱电技术。只不过随着现代弱电高新技术的迅速发展，智能建筑中的弱电技术应用越来越广泛。

　　一般情况下，弱电系统工程指第二类应用。主要包括：

　　1、电视信号工程，如电视监控系统，有线电视。

　　2、通信工程，如电话。

　　3、智能消防工程。

　　4、扩声与音响工程，如小区的中背景音乐广播，建筑物中的背景音乐。

　　5、综合布线工程，主要用于计算机网络。

　　应用范围

　　在实现各系统的功能集成时，选择了集成模式，确定了网络通信协议，有了相应的硬件设备把各系统物理地连接在一起，并安装了可以互操作的网络操作系统，最后的工作就是要开发出相应的应用软件，把各系统逻辑地连接在一起，为整个集成系统提供统一的人机操作界面，这就是软件界面集成。

　　总之，系统集成是一项技术性较强的系统工程，要真正做好一个建筑弱电系统的集成，不仅要求弱电工程师对各弱电系统产品的功能、技术参数以及施工、安装、调试等有比较深的掌握，还要对建筑的给排水系统、供配电系统、通风空调系统、照明系统、电梯系统等有比较全面的了解，同时，由于建筑弱电系统涉及到通信、计算机、控制以及显示等多项技术含量高、更新发展非常快的现代高新技术，所以在系统集成的具体实施过程中，在很多技术性比较强的细节问题的解决上，还需要各方面的专业技术人员的支持与合作。

　　弱电工程智能建筑电气技术仍然包括强电与弱电两类。建筑及建筑群用电一般指220V50Hz及以上的强电。主要向人们提供电力能源，例如电力拖动电机用电，照明用电等等。智能建筑中的弱 电主要有两类，一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，如24V直流控制电源，或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。

　　人们习惯把弱电方面的技术称之为弱电技术。可见智能建筑弱电技术基本涵义仍然是原来意义上的弱电技术。只不过随着现代弱电高新技术的迅速发展，智能建筑中的弱电技术应用越来越广泛。弱电技术的应用程度决定了智能建筑的智能化程度。

　　36v以下的称安全电压，即为弱电。

　　设计原则

　　2684699d7a61bad3.jpg目的明确性

　　建设“智能化系统”不是为技术而做，应明确三个建设目的：

　　》为客人提供最优质的服务；

　　》为经营管理助力；

　　》为开源节流、提高经济效益服务；

　　如达不到上述三个目的，则该系统毫无意义；

　　成熟性和实用性

　　采用被实践证明为成熟和实用的技术和设备，最大限度地满足该工程现在和将来的业务发展需要，确保耐久实用。系统管理功能全面，能充分满足工程自身各种业务的管理要求。应具有完全的操作环境，界面简练、友好，联机帮助功能健全有效。

　　集成性和可扩展性

　　应充分考虑智能化智能化系统所涉及的各子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理，操作和分散控制的模式。根据智能化系统的实际情况，按需要分层次实现各子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理、分散控制的模式。总体结构具有兼容性和可扩展性，既可包容不同厂类型的产品，便于升级换代，使整个智能化系统可以随着技术的发展与进步，不断得到充实、完善、改进和提高，并在管路预埋和主干敷设上留有冗余，以便于将来的扩展。

　　标准化和模块化

　　根据工程智能化系统总体结构的要求，各子系统必须标准化、模块化，代表当今新的、先进的科技水平。

　　安全性和可靠性

　　智能化系统必须具有高度的安全性、可靠性和稳定性，包括系统自身安全和信息传递的安全，以及运行的可靠性。对网络系统、数据系统的数据交换、存储和访问等应有有效的安全措施，防止数据被破坏、窃取、丢失等事故发生。安全级别控制健全，防止截取操作，能有效审计用户操作，以便追查事故原因。 计算机网络系统的软、硬件设备要求运行稳定，故障率低，容错性强，应采取有效措施，保证系统无故障连续运行。

　　可维护性

　　智能化系统具备故障诊断和分析工具，能帮助维护人员迅速判断故障原因，并具备有效的维护工具和系统自恢复工具，能保证及时准确排除故障。该工程智能化系统同时具备有一定的远程诊断和维护能力。

　　经济性

　　在实现先进性和可靠性的前提下，达到较高的性能价格比以及经济的优化设计。设备选型和系统设计要在确保用户需求、系统集成要求的前提下应具有良好的性价比。

　　一、楼宇自控系统

楼宇自控系统采用集散控制系统，本系统使管理者在中央控制室内就可实现对整座大楼内机电设备的监控和相应的各种现代化管理。楼宇自控系统中央管理工作站作为大楼的机电设备运行信息的交汇与处理中心，对汇集的各类信息进行分析、归类、处理和判断，采用最优化的控制手段，对各设备进行分布式监控和管理，使各子系统和设备始终处于有条不紊、协调一致的高效、有序的状态下运行。

系统作用：分散控制，集中管理，节能，降耗的作用。

监控范围：对空调系统、新风机组、制冷机组、冷却塔、风机盘管、照明回路、变配电、电梯等系统进行信号采集和监测、控制，实现设备管理系统自动化。

达到效果：有效节省电能、大量节省人力、延长设备使用寿命、有效加强管理、保障设备与人身的安全。

总体来讲，一座大楼中的各种设备（如冷水机组、空调机组、电梯等）都是消耗产品，设备每天要消耗电能，要花钱维护保养，总有一天会报废，业主的投资是无法收回的，惟有楼宇自控系统能给业主节约资金，也就是能回收资金的设备。

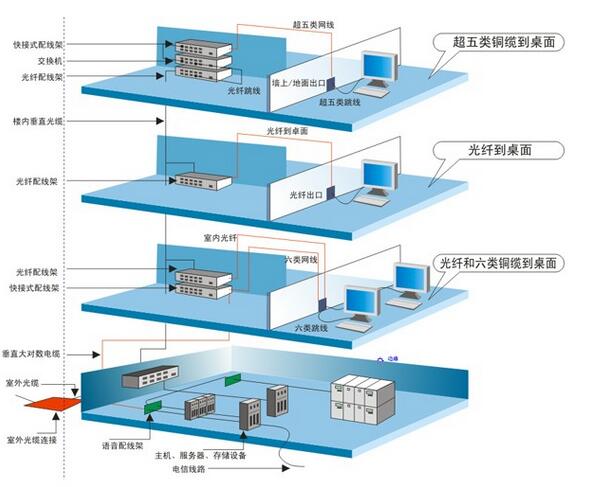

二、综合布线系统

综合布线系统的设计范围包括电话系统和计算机系统两部分。系统提供高速和高宽带的传输能力，能满足楼内信息传输的需要，尤其是数据系统的高速数据传输的要求，并且能够适应现代和未来技术的发展，保证15―20年不落后。

综合布线系统具备运行的高度可靠性，对于特别重要的部分，采用冗余备份来保证线路的万无一失。能适应各种计算机网络体系结构的需要。设备变迁时有高度的灵活性、管理的方便性。产品的通用性满足各种网络产品及通信系统的要求。

综合布线系统中除去固定于建筑物内的水平线缆外其所有的接插件都是积木式的标准件，系统的扩充升级容易。保护用户一次性投资，维护费用极低，使整体投资达到最少。

三、计算机网络系统

在智能建筑中，今后的通信自动化、办公自动化和管理自动化将是非常重要的组成部分，无论是高速传输处理语音、文字、图像、数据，还是便捷处理日常事物及管理决策都离不开高性能计算机网络系统的支持。

以往需要独立的多种网络来承担各不相同的通信服务，而在我们的解决方案中由一个共同的核心基础设施集中提供各种基本服务，既使效率达到最大，又简化了网络的管理；并且传统的数据网络是建立在“尽最大的努力”提供服务的简单模型之上，今天应用的“智能”数据网络则是建立在按客户需要提供不同级别通信服务的智能模型之上，能够根据各种应用和用户的具体要求调整所提供的带宽和服务质量。“千兆交换作主干，百兆交换到桌面”成为网络基础设施的基本构架，在此基础上结合光纤到桌面和无线网络方式，组成现代化的计算机网络系统。

四、安全防范系统

安全防范系统包括闭路电视监控系统、防盗报警系统、门禁系统、巡更系统、周界防范系统等，采用多种方式构成大楼多方位、立体化的综合保安防护体系，保证大楼内设备、人员的安全。它能够在第一时间内做出相应判断和动作，并以视觉、听觉或其他感受方式告知管理与保安人员事故现场所发生的各种情况，使之对安全事故现场有效地做出快速反应。并将所发生事件的全过程以视频记录方式进行备份记录，为处理事故现场提供了确实可靠的法规依据。

五、公共广播系统

公共广播系统具有背景音乐广播、公共事务广播、火灾事故广播功能。

背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛，由于扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。公共事务广播系统可以起到宣传、播放通知、找人等作用。公共广播的火灾事故广播功能作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施，在建筑弱电的设计中有举足轻重的作用。本功能要求扩声系统能达到需要的声场强度，以保证在紧急情况发生时，可以利用其提供足以使楼内可能涉及区域的人群能清晰的听到警报、疏导的语音。

六、卫星及有线电视系统

卫星及有线电视系统设计采用邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使整个系统在今后五年至十年内，根据社会发展的需要，有充分发展的余地。为满足将来电子商务的需要，在系统中增加回传带宽。考虑未来数字技术的发展，在数据通讯中，划出一部分作数字电视传输，并可用作VOD视频点播。

七、会议系统

现代化的智能建筑中一般拥有比较多的会议场所，有专门用于会议场所的会议室、报告厅，还有可以作为临时会议场所的多功能厅等。

会议场所主要用于举行各种会议或报告，在功能上满足数字会议管理及同声传译、灯光控制、会议讨论、即席发言、会议扩声、视频显示等要求。既能满足内部会议的需要，也可以满足高级别的电子会议的需要，如对外直播的会议、记者招待会、国际性大型会议等。

八、数字程控交换机系统

智能建筑中采用的程控交换机应是高起点、高标准、国际一流的全数字程控交换机，应能满足大楼范围内的语音、数据、图象、窄带、宽带多媒体业务。

数字程控交换机应用范围包括以下内容：

语音通信：国际、国内及本地话音通信并能通过本设备可以实现多功能服务，提高通信能力和服务质量。

传真通信：通过数字程控交换机，可连接各类传真机，大大提高文本传真的质量。

综合业务数字网通信：通过数字程控交换机实现综合业务数字网通信业务。

语音邮箱服务：通过交换机内语音邮箱，自动存储用户话音，交换机用户可授权提取语音信箱里的内容，提高大楼通信自动化的水准。

九、一卡通系统

通过一卡通系统可以实现对相关人员的考勤管理、门禁管理、内部电子消费管理、停车管理等功能的综合管理。形成完整的一卡通用解决方案。

结合各建筑的特点，一卡通系统可以实现以下几方面的功能：

1、 身份管理；

2、 门禁管理

3、 考勤管理；

4、 借阅管理；

5、 停车场管理；

6、 消费管理等；

具体实施时，可根据实际情况一起或分步实施。

十、电子信息显示系统

现代社会已进入信息时代，信息传播占有越来越重要的地位，同时人们对于视觉媒体的要求也越来越高，要求传播媒体传播信息直观、迅速、生动、醒目。

电子信息显示系统的作用是一方面可以播放大楼事务介绍、实事新闻、通知等，会起到良好的宣传效果，另一方面可以配合音视频设备播放电视、LD、VCD、DVD、录像等，起到装饰环境、烘托气氛的作用。

另外，还可以充分利用大楼的社会地位和影响，承接各种广告业务，通过电子信息显示系统播放多媒体广告，起到为业主创收的作用。

十一、电子信息查询系统

电子信息查询系统的展示内容可以包括大楼总体情况介绍、内部功能区分布、主要部门联系电话等。还可以根据今后的实际需要添加内容，如提供广告或其它服务信息等。并可具有图象、文字、声音、视频等多媒体方式。

电子信息查询系统采用触摸查询一体机，使用先进的声波触摸技术，输入信息十分简单、方便、迅捷，与其它多媒体技术配合运用，使用者就可以通过丰富多彩的触摸界面进行轻松活泼的人机交互；再加上其信息量大而全，且检索信息速度快，能满足不同用户的各种信息查询需求。

十二、中央集成管理系统

大楼的中央集成是将建筑物内的若干个既相对独立又相互关联的系统组成具有一定规模的大系统的过程，这个大系统不是各个子系统的简单堆积，而是把现有的分离设备、功能、信息组合到一个相互关联的、统一的、协调的系统之中，从而能够把先进的高技术成果，巧妙灵活地运用到现有的智能建筑系统中，以充分发挥其更大的作用和潜力。

中央集成管理系统工程分成综合信息系统集成( IBMS) 实时楼宇自动化和监控专业子系统集成(BMS)两个层次。在工程实施中分步实施。与工程建设同步实施BMS系统集成，在BMS系统实施中考虑与IBMS系统接口的需要。我公司以实现国内一流智能化系统为目标，以网络集成、数据集成、软件界面集成、功能集成等一系列系统集成技术为基础，运用标准化、模块化以及系列化的开放性设计思想，以我公司自行开发的中央集成管理系统软件QHTF BMS为平台，以综合布线系统、计算机网络系统及其他综合通讯系统构架信息传输网络，将大楼弱电系统中楼宇自控系统、综合保安管理系统以及消防报警系统（如有）集成为智能化的BMS弱电监控与管理系统。此系统允许用户最大限度利用微软操作系统下的应用软件，或结合其他套装软件实现中央集成管理系统IBMS的后续开发应用。

十三、总体功能描述

通过弱电子系统的有机组合，大楼智能化弱电系统的总体功能主要可以从以下几个方面来体现：

安全

* 保证大楼内的所有机电设备的正常运行

* 为大楼内人员提供人身、财产安全保障

舒适

* 为大楼内部用户提供舒适、便捷的工作、生活环境。

* 提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。

* 保障水、电、冷、热等能源供应。

* 提供优美的背景音乐和信息显示，营造舒适怡人的氛围。

高效

* 满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。

* 大楼使用者能及时了解大楼内部信息。

* 大楼使用者能及时得到物业服务。

* 为大楼管理者提供物业管理手段。

节能

* 延长设备使用寿命。

* 节省能源。

* 节省人员。

* 提高设备利用率。
