一、需求分析
1. 本次设计共为XX住宅小区设计了133个监控点位，其中20个网络高清球机、113个网络高清枪机。
2．摄像机数字信号接入通过双绞线和光纤传输，实现基于监控系统管理平台和监控数据的大集中存储（监控中心每路视频录像资料保存时间在30天以上）
3.后端监控中心可以显示来自所有摄像机所捕获的全部动态画面，具有良好的人机界面，操作简单易学。
二、系统设计概要设计
小区高清网络视频监控设计方案
系统采用二级架构，分为安防系统线材主干和前端接入，摄像机通过双绞线接入终端设备，通过光纤将各部位摄像机接入监控中心。中心部署相应数目的网络存储设备和监控终端实时接收通过光网络传送过来的数字视音频信号在中心进行集中存储和管理调度。
系统组成
监控系统分别由前端系统、传输系统、控制系统、显示存储系统四个部分构成,还具有对图像信号的传输、存储、处理、等功能。
前端设备
视频监控系统的前端设备主要是摄像机。其中主要是摄像机和镜头对于摄像的质量，摄像部分的主体是摄像机，其功能为观察、收集信息。为适合XX住宅小区现代化花园社区的高标准，本次监控系统的设计前端摄像机均使用目前市场上高端的网络高清摄像机。球机为130万像素的全方位高速球，枪机为130万像素的日夜型红外摄像机，保证监控画面的绝对清新。

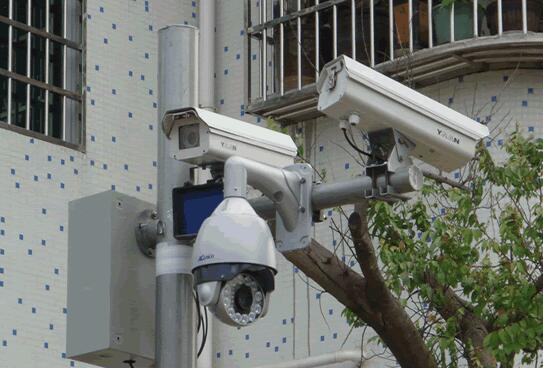

另外为了不影响社区的整体和谐统一性，不光网络高清球机立杆，每个网络高清枪机在安装时也采用单独立杆的方法。在安装过程中在保证相机监控效果的前提下，还要保证安装的设备与整个XX住宅小区的公共建设设备保持整齐划一。
传输设备
从监控前端设备到监控中心需要有一定距离的，从前端设备需要向监控中心传输视频信号，而监控中心需要向前端设备传输控制信号，所以系统中传输部分包括视频信号传输和控制信号传输。
监控信号传输
传输距离较近，可采用超五类双绞线传输视频信号。对于距离监控室比较远的监控点位则需要采用光纤传输。采用光纤传输有传输距离远，对外界的静电场和电磁波有屏蔽作用，减少串扰，传输损失小等优点。
摄像机电源线
由于本视频监控系统的监控点位全都在室外，为了不影响兴泰锦绣山庄二、三期住宅小区的整体美观、协调。本次系统监控取点将采用集中取电的方法，集中取电可以保证所有监控点位的用电统一性，在出现故障时便于排查、维修。为保证设备用电的未定型，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。电源线可选用RVV2*1.0mm2 型号的电缆。
传输部分的线缆敷设
为保证XX住宅小区内的整体美观、和谐，本次视频监控系统布线全部采用管道敷设，整个XX住宅小区内不见裸露的线材。施工时，从监控室引出单模光纤和电源线，沿社区主干路两边原敷设通信管道一路向南敷设，在不同的监控点位分出分支线路。这样既能保证视频图像的稳定传输，也能保证监控设备用电的稳定性，也不会影响到XX住宅小区整体的美观、和谐。
终端显示、存储设备
监控中心的设备和装置，主要是将前端设备传送来的各种信息进行处理，并予以还原或记录。同时能向前端设备发出各种指令信息，使其负责执行各种动作。本视频监控系统中将为XX住宅小区设计NVR高清网络硬盘录像机9台和同时显示16路视频监控图像，而且可以人为的调节显示的视频监控图像。配备72块3T硬盘来存储视频监控图像，保证存储时间30天以上。
(1)因为在前端中使用的是彩色摄像机，所以在选取监视器时也是选取彩色监视器，在满足清晰度的要求下，能够显示出更多的信息。
(2)监视器的尺寸一般应根据值班人员的观看距离，即控制台与电视墙的距离来选择监视器的屏幕大小，通常规律是观看距离为监视器屏幕对角线尺寸的4-6倍较为适宜。建议选用21寸显示器。
录像机
录像机是专门用来记录电视图像信号的一种磁记录设备。目前多使用的是实时数字硬盘录像主机，特点是：采用H.264压缩格式（国际最先进的压缩技术），更节省硬盘空间；音视频同步采集，画质突出，音质清晰；显示、录像速度均为全实时；系统功能全面，扩充能力强（可直接扩充到48路全实时）；产品成熟，稳定性高，具有较长市场投放期和大量用户群；系统界面更加友好，设置简单；支持强大网络远程监控功能，占用更小的带宽；具有多种语言版本软件，方便不同用户群体使用。所有性能指标均通过国家公安部检测和认证（具体功能请详细参看数字硬盘录像机）。
三、系统功能说明
本视频监控系统的基本功能如下：
（1）对XX住宅小区的重要部位，即人员出入的区域，如楼房出入口、大门出入口、车库出入口、居民活动中心等区域进行实时的视频监控，能够清晰的反映出人员出入社区、活动等的全过程，并能够在回放中清晰的显示出人员的面部特征；
（2）对于社区外围道路的区域，能够记录记录经过社区门口的人员、车辆等，并能够在回放过程中清晰的显示人员、车辆的特征，便于事后进行核对；
（3）安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。
（4）能够实现前端设备故障报警，保持系统的功能的实现。
