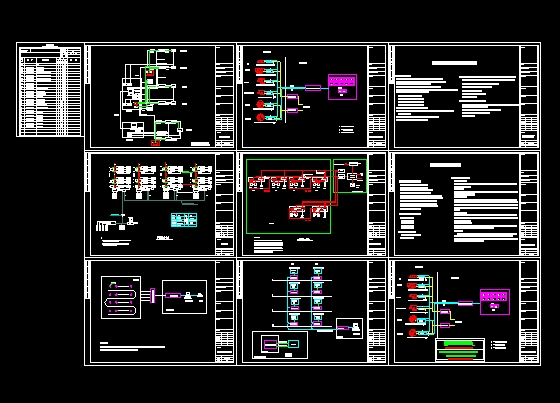

1、概述
小区监控系统能够及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务。
本设计从各小区实际情况出发，在小区内设置数个监控点，进行数字系统监控，以提高整个小区的安防水平。
2、设计依据
2.1JGJ／T16-92《民用建筑电气设计规范》；
2.2GB50254-259-96《电气装置安装工程施工及验收规范》
2.3GB50169-92《电气装置安装工程接地装置施工及验收规范》
2.4GA/T75-94《安全防范工程程序与要求》
2.5GA/T74-2000《安全防范系统通用图形符号》
2.6GB500198-94《民用闭路监视电视系统工程技术规范》
2.7GB50057-94《建筑物防雷设计规范》
2.8GA308-2001《安全防范系统验收规则》
2.9国家现行的有关行业标准、规范、规程和规定。
3、设计范围和内容
3．1用户需求分析
电视监控系统是安防工程中必不可少的重要组成部分。根据系统方案招标文件安全防范系统的要求及国家有关规范，该监控工程以“防盗为主、图像核实”的原则进行设计。
3．2设计原则
（1)系统方案的设计满足技术先进、稳定可靠、经济实用、操作简便。
（2)满足我国智能小区建设场所对电气设备及线路的防火、防爆安全以及小区智能化的要求。
（3)所选设备适合小区建设所处地理环境及气象条件。
（4)系统具有有效的防雷措施，以保证设备和小区的安全。
3．3设计内容
本次设计内容为常州宝盛园创意中心主干道安防设施建设项目监控线路、设备安装的设计。
4、系统设计
4．1设计思想
根据上级技防管理部门制订的闭路电视监控系统设计标准，参照开发商的实际使用要求，结合小区安防系统的配置情况，我们对小区电视监控系统提出如下设计思想：
1.在方案设计与施工中，力求使本系统与小区的建筑装潢风格保持和谐统一。
2.选择性价比较高的设备，根据项目的特点配置，既要符合先进性的原则和安防系统规范的要求，又要尽量考虑为甲方节省工程费用。
3.对于系统中设备的选取力求做到优选、精选，最大限度地提高系统的性价比及稳定可靠性，切实地提高监控的范围和质量。其主要设备均采用专业CCTV制造厂商的产品，整个系统技术先进、经济实用、操作维修简便。
4.2监控点的布置原则
小区的监视区包括：小区出入口、主干道。
在小区的主要出入口、主干通道设有监控摄像机。监控摄像机可以在低照度情况下工作，昼夜监视小区情况。高清晰度的图像被统一接入安保中心，每一幅图像都被数字录像机记录下来，以备突发事件发生后的调查。
4.3系统组成及功能
本闭路电视监控系统主要由：前端摄像部分(如：镜头、摄像机)、传输部分(如：同轴电缆、光缆)、显示录像部分(显示器、数字硬盘录像机)、控制联动部分几个部分组成。
监控系统的功能主要体现在两个方面：1．现场监控，2．事后录像查证。缺少任何一个方面，整个系统就不算是完善的系统。
4．3．1前端摄像部分
前端摄像部分是整个系统的眼睛，主要功能是摄取视频图像，以备后端处理或储存使用。通过使用不同的镜头、云台、防护罩，与摄像机配合，可有效提高摄制图像的质量和观察范围。它的好坏直接影响整个系统的画面质量和系统性能指标。
镜头：镜头是收集被摄物发出的光线，将其会聚成摄像机传感器可以感知的光学图像。
摄像机：摄像机的传感器将镜头形成的光学图像转换成适合传输到远程监视器上的电信号
固定式摄像机技术要求：
l／3’’SonyEXviewCCD；感应器像素752(H)*582(V)；最低照度不大于为0．003Lux／F1.2；提供480线的水平清晰度；电子光线控制(ELC)功能：可选用固定光圈镜头：具备自动增益功能：可选自动光圈控制信号，视频或DC伺服：可选择适合C和CS卡口镜头。
一体化智能摄像机技术要求：
高强度双层铝合金精铸上罩，耐高温、抗腐蚀。连续旋转、不少于0-15°／S变速控制：不少于6条巡航轨迹，64个预置位，具有两点间线扫功能；集成多协议，波特率可选；影像感应器：1／4’’ExviewHADCCD；最低照度：不大于0.0lLux；彩色水平分辨率≥480TVL，黑白水平分辨率≥560TVL：光学变焦倍数≥18倍。
云台：适用于摄像机看较大面积的场景，这种设备可以上下左右转动摄像机，以取得较大拍摄角度。
护罩：主要用来保护摄像机和镜头不受损坏，免受环境因素影响。
4．3．2图像传输部分
传输线路：用来将摄像机产生的视频信号传送到远程监视器去的传输介质。这种传输介质主要是：同轴电缆、光缆等。
本系统中采用的主要电缆分别为：SYV75―5，RW2×1.0，RVVP2×0.75。
SYV75―5视频电缆用于电视图像信号的传输，其传输信号为标准视频信号。监控安保工程则须采用高密度(大于90％)铜网编织的SYV75―5视频同轴电缆，一般传输距离最大为300～500m，使屏蔽效果达到最佳。
RVV2×1.0电源电缆用于电源传输。
RVVP2×0.75屏蔽控制电缆用于一体化智能球机的云台、镜头的控制信号传输。
与摄像机相连的视频线、电源线和控制线均采用专门插接装置，以便于维修。线缆尽可能不间断地从摄像机送至监控中心，如不得己断头，须接线良好。这样可以将损耗降低，保证系统的稳定性。
线缆采用电缆沟、线槽及管道敷设方式。
4．3．3显示录像部分
图像显示主要功能是将视频信号转换成可视图像，并在屏幕上显示出来。
显示器：用来连接硬盘录像机显示视频图像。
数字硬盘录像机：将摄像机传送来的图像保存到磁带上。
4．3．4控制部分
控制分支器：485信号交换机，用于集合球机控制信号线缆为一体驳接于硬盘录像机。
4．3．5系统供电部分
在安保系统中，电源部分的设计好坏将直接影响到系统的图像质量以及系统的实际使用。在本方案设计中，主干采用AC220V供电，在摄像机前端采用变压器就近供电，以确保前端输入视频同步。
由于电网常常存在着不稳定因素，电压的过高过低都将对系统设备造成影响，严重时会缩短设备的实际使用寿命。而断电则更会使整个系统的工作陷于瘫痪。因而在系统中建议配备UPS电源，且电源必须承载2小时以上。
4．3．6系统防雷、接地技术要求
电子设备因雷击造成的损坏，很大比例是由于感应雷串到电源造成的设备损坏。根据GB50057-94《建筑物防雷设计规范》要求电子设备集中场所应设计电源防雷保护。
l、视频信号防雷
系统设计在摄像机前端安装视频防雷器。当视频信号有过屯压现象发生，避雷器瞬间导通，以保证前端摄像机和末端矩阵主机的安全。
2、控制信号防雷
系统控制线路采用屏蔽专用控制电缆．控制线的屏蔽层在接头和端头进行重复接地，控制线进入控制室后先进入信号避雷器，当控制线路串有感应雷过电压时，避雷器瞬间导通，把多余的电荷引接到大地，保证前端解码器和末端矩阵控制主机的安全运行。
3、接地
根据GB50057―94《建筑物防雷设计规范》、JGJ／T16―92《民用建筑电气设计规范》的有关规定，对控制室内所有设备的接地极和设备金属外壳进行接地处理。接地的具体处理方法是：在机房安装汇流铜排，铜排引至室外底线柱子，电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到铜排，牢固连接，以保证电气设备和人身的安全。
4．3．7系统技术指标
1．系统制式为PAL制。
2．按五级损伤制评分，图像质量不低于四级，其相应的图像信噪比大于37dB。
3．系统图像水平清晰度不低于270TVL．。
4．系统各路视频信号在监视器输入端电平值为lVP―P±3dB。
5．视频信号输入、输出阻抗为75Ω。
6．图像画面的灰度等级不低于8级。
4．3．8抗干扰措施
1、采用DC12V摄像机，减少AC220V高电压所可能造成的网纹干扰。
2、在水平布线时，电源线与信号线、控制线分开敷设，并与其他系统的线路相隔一定距离(距离强电线0.5米，距离弱电线0.2米)。在垂直布线时，与强电管笼分开且独立布线。
3、系统采用系统接地形式，接地电阻应小于4欧姆。
4、系统采用电源同步方式，有效避免图像切换及录像时画面抖动现象。
5、遇到环境强电源(如变压器)干扰时，应增加屏蔽罩等干扰措施。
5、施工要求
5．1施工步骤
l、现场调查
包括设备位置、方向、基础、螺栓、法兰盘、接地、管道、监控井的情况以及其他土建、房建相关配套工程的完成与改进情况。
2、施工准备
包括施工人员的组织、机具准备、基础整理、螺栓套扣、法兰打磨、井内清理、接地完善、预埋预穿等。
3、设备运输
根据设备特点和现场条件，选择适宜的运输工具，并协调好各方面的关系，将设备运至安装位置的附近、并提供零时用房。
4、机械安装
包括支架、立柱的安装，辅件、配件的安装，电力、通信线缆的贯穿与布设。
5、电器安装
包括内部电路的连接、外部电力、信号缆线的连接等。
6、设备调测
包括电源调试、通信调试、功能调试以及异常情况调试等。
7、系统联调
包括监控系统内的设备联调与通信系统的设备联调以及与其他的联网设备联调。
为了确保设备安装工作的顺利进行并在调试完成后充分发挥设计功能，在安装前认真研究设备安装或使用手册以及施工图，在无任何疑问的前提下才可以进行安装。在施工如遇到任何问题，应及时与现场技术指导、施工设计人员以及供货商技术支持协商解决。
通信管道工程所用器材的规格及质量应由施工单位在使用之前进行检验，需具有交通部检测中心和国家有关部门的检验合格证，施工中若发现问题应及时通知监理工程师和设计单位处理解决。
施工前，必须依据设计图纸和现场交底的控制桩号．进行管道及手孔位置的复测，并按施工需要设置桩号。
5．2施工注意要点
5．2．1线缆走线
本工程线缆采取电缆沟、管道、线槽等敷设方式。
1、弱电线路的电缆、强电电缆分别布置在电缆沟两侧。两者间距离应在30cm以上。
2、管内或线槽的穿线，要求在穿线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。
3、导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
4、穿管绝缘导线或电缆的总截面积不应超过管内截面积的40％。敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50％。
5、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。而系统中探测信号传输线、图像、声频传输线，不得与照明线／电力线同线槽、同出线盒、同连接箱安装。
6、同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号。
7、线路应避开易使电缆受机械或化学损伤的路段，减少与其它管线等障碍物的交叉。线路应短直，安全稳定，施工维修方便。
8、直埋电缆在引出地面时，不宜短于于2.5m；埋入地下宜为0.5m～0.8m。
5．2．2检测井的设置与施工
检测井的设置原则与要求：
1、该该检测井的结构内径尺寸为100*100*150cm(长*宽*高)。
2、窗口深度为5cm。
3、手孔外型尺寸应符合设计要求，其外形偏差不超过±20mm。
5．2．3附属设施及基础施工
立杆基础施工要求如下：
l、基础采用明挖法施工，基底应先整平、夯实，控制好标高。基础浇捣后，表面就以水泥沙浆抹平，修整。施工完毕，基础应分层回填夯实，夯实度与路基相同。
2、基础采用C25混凝土现场浇注，基础顶面应预埋Q235钢地脚螺栓和穿线50软管，地脚下面为标准弯钩，法兰盘为Q235钢制作。基础法兰地脚螺栓的外露端应涂以黄油，再以黑胶布包裹保护。
3、在浇注混凝土时，应注意使底座法兰盘与基础对中，并将其嵌进基础，其上表面与基础顶面齐平，同时保持其顶面水平，顶面预埋的地脚螺栓与其保持垂直。
4、路侧基础中预埋镀锌钢管，一端上伸出基础法兰5cm，另一端伸入手孔井5cm，其弯曲半径应>250mm，管口内部应以倒角，并以园木堵塞。
5、设备接地电阻必须不大于4欧姆。
6、施工完毕后，露出基础的钢管应堵塞，以避免进水；外露的地脚螺栓外露长度宜控制在180-100mm以内，并对外露螺纹部分加以妥善保护；对于破坏的护坡应加以恢复。
7、除钢筋外的所有钢构件都应采用热浸镀锌处理，地脚螺栓镀锌量为350g／m2，其余钢构件(包括法兰盘、连接钢管、接地角钢、接地扁钢)镀锌量为600g／m2。
5．2．4其他注事项
在管线敷设时，应尽量考虑采用单独接地方式，接地点远离强电接地点，原则上应由甲方提供TN-S型三相四线制地线，安防系统地线采用联合接地方式等电位连接，接地电阻应不大于7Ω。
在系统设计和安装调试时，应采用一点接地方式以避免由于接地电位差而引起的交流电波等干扰。
(1)系统中前端设备安装时应采取绝缘措施；
(2)系统中信号电缆和控制电缆采用专用电缆：
(3)系统中电缆接头制作应符合规范：
(4)在系统控制室所有设备的外壳机箱均应接地。
