智慧社区之老年公寓人员定位解决方案

该统通过建立社区一卡通系统，为每位老人和工作人员都配发复合人员电子标签，具有身份认证、刷卡消费、门禁出入管理、紧急救助定位等综合功能。人员定位系统将整个社区的室内外区域纳入无线救助网络监护范围，老人在社区任何地方遇到困难，按下随身携带卡片上的紧急救助按钮时，监控中心值班人员的电脑屏幕上将立即显示该老人所处的位置，以及老人个人的健康状况、曾患过的疾病等相关信息，为医护人员的快速响应、紧急求助提供指引。同时也可监控并工作人员的实时位置，进行规范化管理和合理调度。

一、系统组成

系统由“读写器”、“双频人员电子标签”、 “服务器”、“定位数据库”、“应用软件”等关键设备组成。基本定位流程如下：

a) 在社区在安装分布图布置一定数量的读写器，读写器的数量由所需覆盖的范围和定位精度决定;

b) 将每一个读写器通过以太网连接到后台定位服务器，构成无线定位网络;

c) 在社区内安放定位用基准电子标签;

d) 将双频人员电子标签分配给老人和工作人员，“标签”与“人”之间建立一一对应关系;

e) 在服务器中安装并运行定位软件，定位数据可直接写到数据库中，或集成到其它系统中。

二、系统功能

（一）实时监控

在地图上显示图标对应于标签绑定的人或物;

对标签进行实时监控，并在地图中显示标签的当前位置;

标签闪烁表示有报警;

标签分组，用不同的图标显示;

定位过程中能实时看到图标平滑移动;

可跟踪指定的标签，地图随着标签的移动自动切换;

将鼠标移到图标上可以看到图标的信息和状态;

点击图标后可以显示详细信息;

可以手动切换地图，查看指定地图上的所有标签的活动情况;

地图可以放大和缩小，调整到合适的大小;

跟踪单个标签时地图会自动切换楼层。

（二）考勤功能

日考勤报表

出勤月报表

加班报表

缺勤报表

（三）实时告警

触发告警，弹出页面，声音报警，并且显示对应的视频影像;

点击处理后，页面可以关闭，否则会一直提醒;

实时报警列表，包括：移动报警，进出区域报警，低电报警、消失报警、按钮报警等

超时，区域超员报警

（四）轨迹回放

可以自定义、修改轨迹;

移动轨迹是平滑显示的;

播放轨迹时，同时播放当时位置的录像;

可以锁定一个标签，按时间段播放，显示移动(可选择有轨迹或无轨迹)，地图切换;

可以锁定一张地图，按时间段播放，显示不同标签移动，无轨迹;

轨迹回放过程中可以显示各类报警(按钮，区域，消失、振动、不动)和声音效果;

可以全屏播放;

可以保存某一段数据，可调用播放;

可同时使用多个播放。

1.访客导引

本方案采用低频触发和2.4G射频识别两项主要技术来实现需求。具体实现过程如下：

a) 首先要对宾客或访客进行发卡授权，及2.4G触发型电子标签，该标签可以接收地标器的低频信号，同时可以将授权信息及目的地信息写入标签内。

b) 其次在管控区域内的路径关键走向节点处布放地标器、阅读器、LED屏幕。每个地标器都有自己唯一的ID编码，用于表示所在地理位置信息。2.4G阅读器设备用于和标签进行信息交互，LED大屏用于系统路径引导信息显示。

c) 访客携卡进入到关键走向节点，标签会收到地标器周期性发出的ID信号，同时和自身ID打包通过2.4G发送给阅读器。

d) 阅读器收到标签信息会上传系统，系统根据客人身份信息及目的地信息，当前所处位置信息，进行综合分析判断，通过布放在路径关键走向节点处的LED大屏进行路径引导。

2.说明

a) 路径关键点通过低频信号进行覆盖，范围大小可设置。

b) 地标器周期性发射低频ID编码，携卡人员进入此区域可以接收此低频ID，这作为人员是否进入该区域的判别标志。标签会将低频ID和2.4GID打包发送给阅读器。

c) 2.4G阅读器收到进入标签ID会上传系统，系统会根据人员身份信息，目的地信息，当前所处位置信息综合判断，给出路径引导信息，并通过LED显示屏显示。

d) 系统路径引导响应时间不大于3秒。

3.智能巡更

读器的双重功能，同时具备基于安卓平台的智能手机的所有功能。保安携带终端只要走到巡更点附近(几米)就可以自动识别巡更点信息并实时上传。

基本功能

a) 巡更管理

巡更点设置

班次设置

路线设置

排班管理

b) 权限管理

人员配置

巡更组别

权限设置

c) 数据查询

历史数据查询

实时数据查询

历史记录

报警记录

按钮报警设置：标签有按钮报警功能，当发生紧急情况时可按下按钮发出报警信息;

越界报警：某些区域属于禁区，未经允许的标签进入将发出报警信息，或某些人员不能离开某个区域，一旦离开将发出报警信息;

消失报警设置――标签消失有多种因素(如电池没电、标签越过信号覆盖区域等)，可以设置指定标签的消失报警条件和报警级别，如该标签消失了，将会触发相应的报警;

电池低电报警设置――标签每隔一段时间将会向系统报告一次自己的当前电量，可以在系统中设置电量最低界限，一旦标签电量低于这个界限将会发出报警信息;

未按规定路线报警――指定某个标签在某段时间的行走轨迹，一旦发现该标签偏离指定的行走轨迹达一定的时间，发出报警信息;

位置记录，记录标签ID、时间、位置变化，可以排序检索

系统设置

用户管理：可设定各种用户权限，用户登录系统后根据自己的权限进行相应的操作和浏览符合权限的内容。

地图如果已经划分区域，可设定各个标签进出各区域的条件。

设备工作状态工作状态，查询历史记录。

视频联动

阅读器在识别标签的同时还具备开关量输出功能，可以控制摄像头进行视频抓拍，这样为每一帧的画面赋予了ID编码，需要对某一个人员的视频时，输入该人员ID，则和该ID联动的所有画面均会索引出来，效率非常高。同时阅读器可以外接声光报警器，读到非授权进入人员则立即进行声光报警。

三、系统优势

a) 系统设备构成简单，实施便利。

b) 区域覆盖控制调节方便。

c) 系统功能扩展灵活。

d) 系统引导响应速度快。

产品介绍

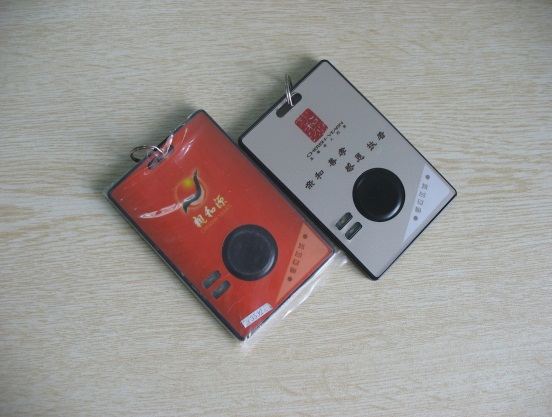

复合电子标签

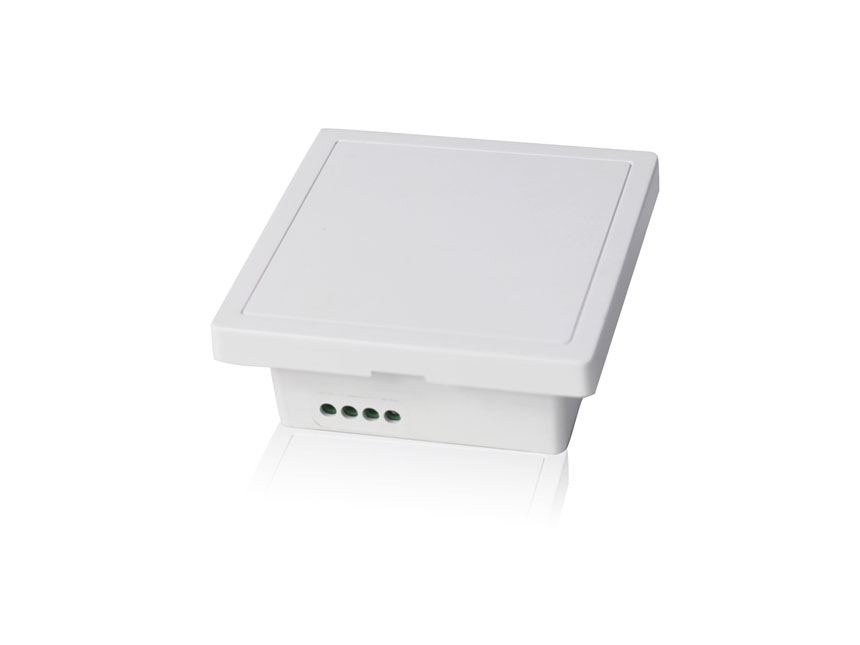

室外阅读器

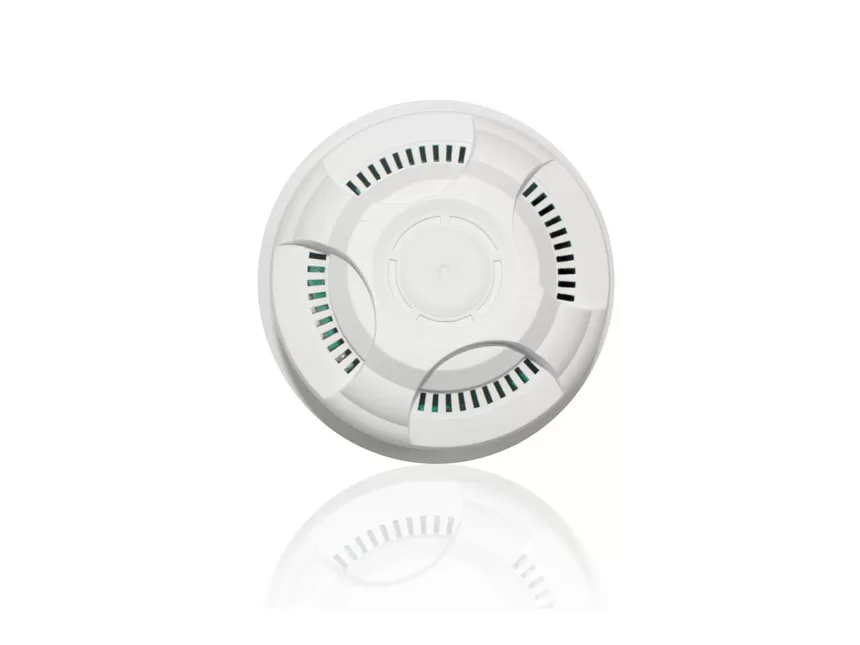

吸顶式阅读器

盒地标器
