某小区视频监控系统解决方案

一、总论

视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过摄像机及其辅助设备(镜头等)直接观看被监视场所的情况，一目了然，同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响。

二、项目概述

近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，居住条件不断改善，人们对安全技术防范的要求也越来越高，但是犯罪手段也在不断变化。人们在解决了居住问题后，日益关心的是居住安全，因为对于是那些流窜作案的犯罪分子往往选择居民住宅区作为攻击目标，入室**、抢劫、杀人案件层层发生，以往靠小区保安以人防为主的防范措施已远远满足不了人们的安全需要。为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪已成为安全防范领域的发展方向。

某小区地处繁华地段，进出人员非常复杂，为了保障业主的人身及财产安全，预防和制止入侵**、抢劫、破坏等刑事犯罪行为，同时为便于物业管理，为此特准备安装一套视频监控系统，监控小区的主要道路、出入口、停车场、各电梯轿厢以及单元门口;小区值班室作为主控室，在录像的同时通过电视墙显示，在物业办公室作为一个分控中心，通过电视切换显示部分重要图像。

三、设计原则和依据

1、设计原则

根据小区的总体结构，并充分考虑现场实际情况，设计前端采用北京欣智恒科技有限公司生产的Kingvee凯威牌高清晰度彩色摄像机，视频传输采用抗干扰、传输距离远、信号衰减小的双绞线传输，控制系统采用欣智恒的Kingvee(凯威)KV-J64Z系列矩阵，录像系统采用欣智恒的Kingvee(凯威)数字硬盘录像主机，可以实现本地循环录像，检索回放等。

a、 先进性：

在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。

b、 可靠性：

系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。[nextpage]

c、 安全性：

对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。

d、 可扩充性：

系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。

e、 规范性：

由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。

一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

2、 设计依据

本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：

① JGJ/T16-92《民用建筑电气设计规范》

② GB/T50314-2000《智能建筑设计标准》

③ GB50174-93《电子计算机机房设计规范》

④ GB50057-94《建筑物防雷设计规范》

⑤ GBJ232-92《电气装置安装工程施工及验收规范》

⑥ GB4943-95《信息技术设备(包括电气事务设备)的安全》

⑦ GB/T75-94《安全技术防范规范工程技术规范》

⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》

⑨ 客户对闭路电视监控系统的总体要求

四、设计方案

本套视频监控系统主要是由摄像部分、传输部分、显示和记录部分、本地主控以及异地分控等部分组成。

4.1、摄像部分

摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。[nextpage]

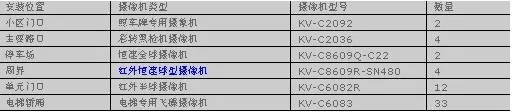

本套视频监控系统共设计57个视频监控点，其中包括6个动点，51个定点，可以覆盖小区的主要路口、出入口、停车场以及所有电梯轿厢和单元门的门口等，为满足客户需求并追求整体的美观效果，均采用欣智恒的Kingvee(凯威)高清晰度彩色或黑白摄像机，具体监控安装位置及数量见下表：

总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。

4.2、传输部分

传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。

本套系统为小区的监控项目，各个前端摄像机距离监控室比较远，如果采用同轴电缆传输，信号衰减比较大，不能满足客户的图像质量需求，采用光纤传输，造价又太高，因此采用比较经济的双绞线进行视频传输，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。

为保证各个前端摄像机供电正常，在小区门口、主要道路、停车场以及周界的摄像机旁配备一个配电箱，从中控室供220V到配电箱，从配电箱再变12V或24V到各摄像机，另外在每个单元门安装一个配电箱，给电梯轿厢和单元门口的摄像机供电。从中控室到各配电箱采用RVV2*12的电源线，从配电箱到各摄像机采用RVV2*0.752的电源线。

前端各个球型云台摄像机通过485总线控制，采用RVVP2*0.752的控制线缆。

4.3、显示记录部分

此方案设计采用欣智恒Kingvee(凯威)专用的数字网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，根据对录像资料保存时间的需求配备相应容量的硬盘。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。

为了更加方便直观的显示，采用欣智恒的视频切换矩阵(KV-9064V16M)和13个监视器(一台42寸和12台21寸)组成的电视墙自动切换显示重要的画面，使得值班人员更加一目了然。

4.4、控制部分

本套系统由于在停车场和周界安装的是球型云台摄像机，当遇到可疑人员或突**况时，需要值班人员快速跟踪监控，物业办公室的值班人员在需要的时候也可以控制前端的球型云台摄像机，因此采用欣智恒的视频切换矩阵(KV-9064V16M)和主控键盘(KV-2820KB)、副控键盘(KV-2850KB)以及电视墙或监视器对前端球型云台进行操作控制。
