小区报警监控系统设计方案

2、各组成部分及功能
(1)周界报警系统
A、系统设计：
小区的周界防范报警系统是安全防范系统重要的组成部分，是系统的第一道防线。周界防范报警系统的目的是为了阻止入侵的发生，当入侵发生时，提供早期报警。并配合摄像机监控留下有效的图像证据。为警力的快速反应赢得时间。
通过周密设计，将本系统的周边全部置于红外感应的范围内，在系统布防时，只要有人员非法侵入，对射探头即自动感应，触发报警，报警控制中心的警灯或警号联动发出报警信息，并在报警界面上的电子地图显示出报警位置，并可联动相应区域的摄像机及灯光，在监控中心的主监视器上显示出报警区域的图像，同时启动监控系统的录像机进行录像备份。
周界防范系统由前端探测器(主动红外对射)和报警主机及一些辅助设备(电源、显示地图、警号、探头安装支架)构成，共分为三个部分。主动红外对射可以选用FOCUS品牌的ABT或ABE智能总线对射探测器，采用总线方式连接，安装方便，且性能更加稳定。安装时根据实际环境的需求选择合适数量的周界对射对整个小区周界的外围建立红外线保护区域，在需要特别注意的区域安装红外防水一体化摄像机，并在围墙上可以安装声光警号，且主机控制部分直接使用带总线防区的EAVS网络数字报警视频服务器。一旦触发报警，报警信号可以通过EAVS控制器传输到控制中心，在控制中心的电脑上弹出电子地图，直观显示防区信息，让值班人员出警更迅速更准确。并且同时自动启动现场录像设备进行现场录像，启动声光警号给非法入侵者初步的威慑。
本子系统方案为初步设计建议方案，布点时以实际情况为主。
B、系统功能特点：
a)低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更以较高稳定和误报率极低的特点，对室外环境工作表现出极强适应性。
b)稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。
c)视频监控设备与周界探测器的报警视频联动功能能够直接判断警情的正误及记录犯罪行为过程，为处理案情提供必备的证据。
d)反应迅速接警时间极短，报警控制控制器检测到报警信号后，在0.5s内即可将报警信息上报至控制中心。
e)前端设备总线系统安装运行、易扩展、维护成本低、使用寿命长。
(2)视频监控及报警系统
A、系统设计：

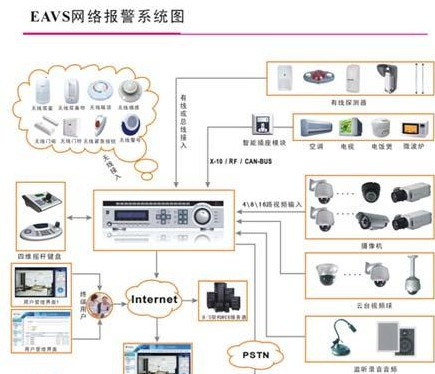

a)可根据实际的环境选择控制前端EAVS的数量，建议一般每个楼层共用一台EAVS，可以选用4路或8路视频不用款式。也可以采用以户为单位安装EAVS，可以更方便用户依据自己的需求扩展安防设备。EAVS采集前端视频信号，并上传警情信息。
b)每层楼梯的电梯门口及紧急安全出入口分别安装一台彩色摄像机，监视主要的通道的通行情况。当然也可以根据实际需要增加或减少设备使用数量。也可以使用半球形的摄像机，隐蔽性好，有效减少住户被监视的感觉。
c)每单元楼层的出入口是人员进出比较频繁的地方，也是监控的重点区域，可以根据需要在每单元楼层的进出口各安装一台高清彩色摄像机。
d)确保安全，防范火灾。在每单元楼层的实际需要部位安装烟雾探测器。
e)楼层内住户也可以根据自身的需求，在室内使用FOCUS有线、无线红外探测器、紧急按钮等设备。
f)在小区的公共场所内及停车场内选择配置了几台带云台的一体化彩色摄像机或智能高速球机，可全方位的监控小区内各楼栋外面和娱乐场所的情况;摄像机由一体化室外球形罩保护，美观大方，内置的全方位云台使能用数量最小的摄像机监视较全面的范围。FOCUS智能高速球机性能稳定、外观精美，而且多种型号可供选择，都是户外视频监测的上选。
g)在小区四周的围墙上设置了几支日夜两用型的彩色/黑白摄像机，固定监看围墙附近的情况;由于是日夜两用型摄像机，它白天为彩色图像，晚上光线较暗时自动转为较为清晰的黑白图像，克服了普通摄像机晚上基本看不到图像的缺点。
B、系统功能特点：
a)对小区的主要出入口、主干道以及其他重要区域进行监控;
b)监控中心监视系统应采用多媒体视像显示技术，由计算机控制、管理及进行图像记录;
c)出入口视频监控设备可与报警设备实现联动，非法入侵时可以对现场进行图像跟踪及记录;
d)视频监控系统中设有时间、日期、地点、摄像机编号提示，便于事件分析和处理;
e)云台控制;如前端选用智能球型摄像机，可实现摄像机光圈、变焦、旋转等调节。
f)非法入侵，现场声光报警功能;
g)支持终端用户3G手机在线视频浏览;
h)数字网络报警视频服务器支持本地录像功能，即使在网络断线时，任然可以录像并存储信息;
i)数字矩阵系统具有分组同步切换的功能，可将系统全部或部分摄像机分为若干个组，每组摄像机图像可同时切换到一组监示器上，实现实时的视频监控和报警联动切换;
j)现场声光报警功能;多种系统集中在一个平台操作控制，各系统之间采用软件实现系统联动，减少硬件的设备成本。
(3)保安室报警视频管理平台
A.多画面监视：1/4/9/16/32/64多画面分割模式，简单易用。
B.录像和回放：任何一路视频图像显示、录像、回放、多工同时进行，为增强录像的灵活性，软件同时提供了多种录像方式，有移动侦测录像、定时录像、手动录像、预设录像等。
?移动侦测录像：移动侦测录像是当服务器检测到现场发生图像运动就自动把现场情况记录并储存录像信息。
定时录像：定时录像是指在软件中设置录像时间段，当系统时间进入设定的时间段后自动把这一时间段的图像记录下来。这样实现了无人职守系统也正常监视的功能(比如节假日时，就可以提前设定假日时间段的录像计划，这样到时系统就会自动执行录像计划)
?手动录像：使用手动录像方式时，用户更能方便的人为去控制，当用户选定某一通道时就会开始录像，而取消后，也就停止了录像。
?预设录像：在软件中支持报警触发前1-60秒钟的预先录像处理。
C.视频备份和图像备份：在软件中能实现任意一通道、任意一时间段的视频、图像抓拍保存，可将选中的视频保存至本地硬盘。根据需求可在视频或单帧图像上添加文字说明。
D.电子地图：系统支持嵌入电子地图，根据系统物理设备(摄象机)的实际位置在预先绘制好的地图上放置该设备的模拟设备图片，在监视画面中可以通过电子地图直观地地位寻找相应的设备，支持多个电子地图。
E.远程控制：主机端和客户端可实现多点对多点的互联;独有的动态IP解析功能;客户端对主机端任意设置，可同时监视不同主机的视频通道;强大的远程搜索功能和异地数据远程本地编辑备份功能;远程控制云台的上下左右转动，镜头光圈、焦距、变倍的调节。
(4)控制管理平台
A.管理处报警视频管理中心：报警视频监控服务中心采用FOCUS福科斯四网合一报警视频管理综合管理平台来组建，利用PSTN+GSM+TCP/IP+3G等通讯技术手段，实现远程的报警、视频存储和浏览等管理功能。
B.管理中心采用EAVS报警视频管理平台软件，建立系统管理服务器和流媒体转发服务器，以便能够对整个系统管理、传输视频报警信息。系统服务器安装Windows操作系统以及EAVS报警视频管理软件，并根据需要配备大容量的硬盘或者外置存储设备。系统服务器作为监控管理中心的操作平台，主要负责接收存储、分析、统计和查询远程终端的视频、音频、告警、数据信号等，主要执行管理功能。流媒体转发则是实现流媒体的接收及**、分发及客户端得命令，在客户端查看校园内的各种情况。管理中心功能：
支持中文详细报警信息显示与报警电子地图;
多媒体音响声音提示;
报警生成历史记录并可按时间、报警主机、报警防区分类或交叉查询;
收到报警后声音或语音提示;
收到报警后弹出电子地图;
收到报警后自动弹出软件窗口显示前端报警现场图像;
可对软件界面中调看的当前图像进行本地录像;
支持本机与远程EAVS视频服务器录像文件回放。
