成都理想：基于LoRa技术的报警系统远距离无线防区方案

【安防在线 www.anfang.cn】一、方案概述

1.1、方案背景

报警行业里，报警控制器的有线防区数量、无线防区距离一直是主要功能参数，也是报警控制器选型的一个重要指标。在实际施工过程中，防区布线施工也是一个庞大复杂的工程，很多工程项目都因为不便布线这些原因不好开展。

LoRa是一种基于chirp调频扩频调制方式的无线通讯技术，它的强项是远距离传输，将LoRa远距离传输技术应用到报警控制器中，可以有效地解决原本复杂不方便布线施工的场所的防区报警。

1.2、系统需求

在学校、医院、工厂这类面积大、建筑复杂的场所，报警系统有以下需求：

无需复杂的布线：由于防区距离远，复杂的布线不但施工困难，甚至有可能无法实现，使用无线覆盖是最好的解决方案。

安装方便迅速：在这些已经建成并投入使用的场所中，繁琐的施工必定会影响正常的工作，简单迅速的施工方式更容易被接受。

可扩展多种探测器：支持各种不同的探测器，方便各种警情的识别。

方便后期维护：探测器使用的供电电池寿命长、更换周期长；维护简单方便。

1.3、设计依据

GB 126C63-2001 《防盗报警控制器通用技术条件》

GB 50348-2004 《安全防范工程技术规范》

GB 50394-2007 《入侵报警系统工程设计规范》

GB 10408.1-2000 《入侵探测器 第1部分：通用要求》

GA/T 75-1994 《安全防范工程程序与要求》

GA/T 368-2001 《入侵报警系统技术要求》

GAC308－2001 《安全防范系统验收规则》

GB T 32581-2016 《入侵和紧急报警系统技术要求》

二、系统介绍

2.1、新建报警方案

2.1.1、新建报警方案系统结构

2.1.2、新建报警方案系统简述

本方案采用理想LX6205TD-LR-4G报警控制器，该主机使用4G无线网络进行网络与中心进行传输；支持6路基本有线防区，可扩展6路有线防区；使用LORA无线传输通道进行LORA无线探测器的报警数据接收，支持90路无线防区。使用LoRa无线传输通道，可以实现500米半径的无线高频覆盖，让单台报警控制器的覆盖面积最大可以达到1200亩。

2.1.3、新建报警方案实现的功能和优势

使用本方案，可以实现工厂、学校等面积较大的场所报警系统的快速建设，解决有线防区数量少、施工复杂，无线防区距离近、覆盖面积小的报警系统建设难题。

LoRa传输方案具有距离远、功耗低的优势，本方案中采用的LoRa探测器使用大容量仪表专用电池，使用寿命长、电池容量大，方便后期维护。

2.2、原有前端改造

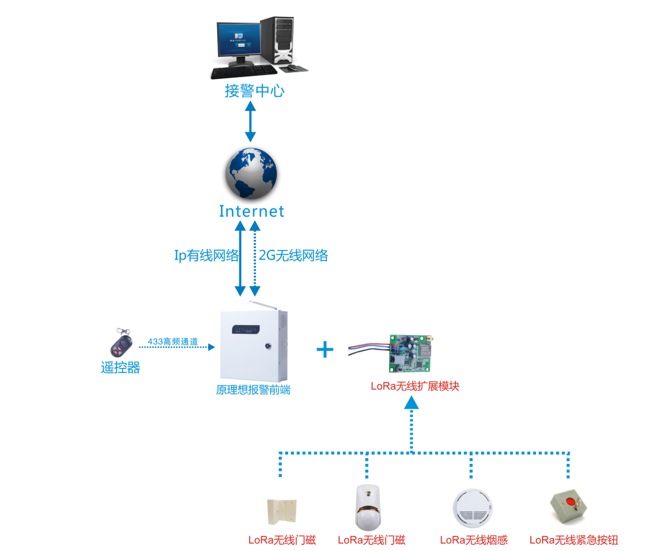

2.2.1、原有前端改造方案的系统结构

2.2.2、原有前端改造方案系统简述

原有的理想报警前端，需要使用LoRa远距离无线防区功能，也可以轻松实现，增加一个LX8501-LORA模块即可进行扩展，该模块支持支持90路无线防区，同样可以实现500米半径的无线高频覆盖，让原有的报警前端无线高频覆盖面积增加到1200亩。

2.2.3、原有前端改造方案实现的功能和优势

在有些报警前端需要升级改造的过程中，施工不方便是最大的困难因素，使用远距离无线防区，可以让升级改造变得简单方便，节约施工成本，维护方便。

三、相关产品功能介绍

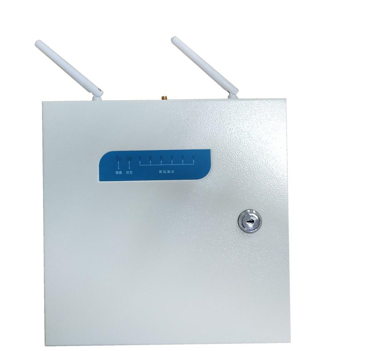

3.1、LX6205TD-LR-4G报警控制器

※ 主要性能：

・主机具备6路有线防区 ，可扩展6路有线防区。

・支持90个无线防区，采用理想多重加密学校方式，安全可靠。

・支持90个LoRa远距离无线防区，无线距离可以达到500米以上。

・4G通讯、确保传输可靠性。

・具备心跳功能，快速反应主机故障。

・具有自恢复总线保护功能，避免外界设备短接时损坏报警主机。

・多级防雷技术、双存储术、隔离低压开关电源，大大提高系统可靠性。

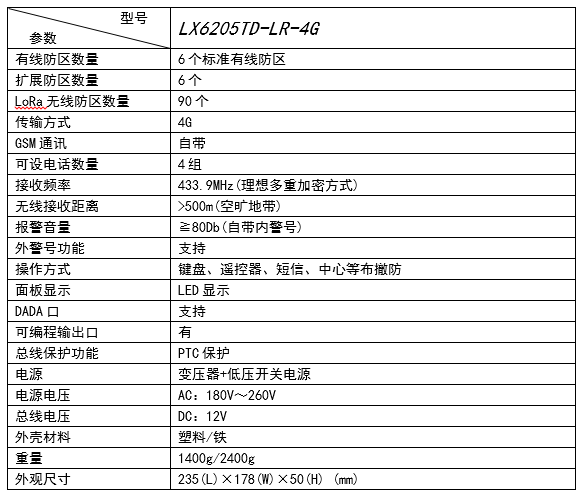

※主要参数：

3.2、LORA模块(LX8501-LORA)

※ 主要性能:

・无线传输频率：433.9MHZ

・无线传输距离：＞500m(空旷地带)

・能使用键盘对模块和主机编程，两种编程通过模块切换开关选择，并将选择对象显示在键盘上。

・可通过绿色LED灯管闪烁，指示电源工作状态；通过红色LED灯管闪烁，指示接收高频是否正常

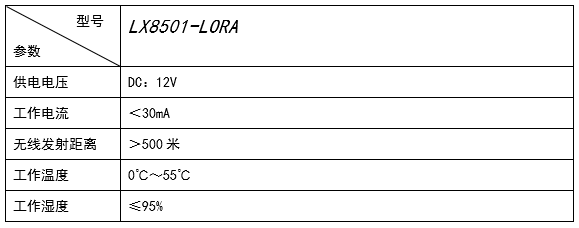

※ 技术参数:

型号

参数LX8501-LORA

供电电压DC：12V

工作电流＜30mA

无线发射距离＞500米

工作温度0℃～55℃

工作湿度≤95%

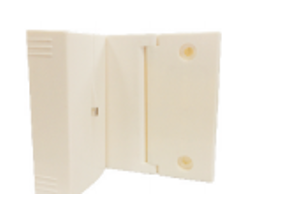

3.3、LX8385-LoRa 远距离无线门磁

※ 主要性能:

・具有电池欠压指示功能。

・采用理想多重加密设计，安全稳定。

・反应速度灵敏，发射距离远，穿透力强，可有效穿透金属门、窗对高频接收的衰减影响。

・内置天线，防破坏。

・多种节能模式可选。

・抗干扰能力强。

・具有无线探测器自检功能，丢失或者欠压时接警中心能收到告警信息。

・折叠磁块设计，安装方便。

・采用永久性磁铁，磁性强，工作稳定可靠。

・有指示灯和发码模式切换，适应不同的使用需求。

・采用LORA无线传输，传输距离更远，空旷地带距离可达2千米。

※ 技术参数：

    3.4、LX8305-LoRa远距离无线探头

    ※ 主要性能：

・安装简单，无需布线， 功耗低，电池使用时间长

・采用数字分析技术，大大降低了普通探头的误报多问题

・独特的内部设计，充分减小昆虫等小动物对探测器的影响，提升了产品的稳定性

・具有下视窗功能，有效减小死角

・采用LORA传输报警信号，稳定可靠，信号传输距离远，空旷环境下可达0.5KM

3.5、SY551-lora 远距离无线烟感

    ※ 主要性能：

・专用单片机智能控制，稳定可靠。

・能探测室内各种烟雾，当室内烟雾量达到报警浓度时探测器报警；

・自带蜂鸣器提示实现现场报警；

・丢失或者欠压时接警中心能收到告警信息，避免探测器”架空”；

・具有测试按钮，方便进行报警测试，

・具有无线探测器自检功能；

・带烟感发码信息快闪提示，方便烟感工作状况鉴别管理。

・继电器常开/常闭信号输出，自动复位。

・采用LORA无线传输，传输距离更远，空旷地带距离可达500米。

・设计精巧，外形美观，安装方便

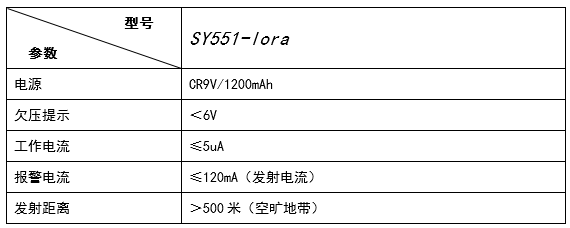

※ 技术参数：

    3.6、LX8101-lora远距离无线紧急按钮

    ※ 主要性能：

・一键式报警，使用方便 ・安装简单，无需布线

・功耗低，电池使用时间长

・采用LORA传输报警信号，稳定可靠

・信号传输距离远，空旷环境下可达0.5KM

四、应用案例

4.1、出租屋管理

城中村是出租屋集中地之一，租住人员复杂，不便管理；同时，这种群租房消防建设落后，一旦发生火灾，极容易发生群死群伤事件，是平安城市的建设中遇到的一大难题。

使用LoRa远距离无线防区方案，可以集中管理出租屋，实现开门提示（在每个房间门安装远距离无线门磁，出租屋长期不开门或者开门频繁，管理平台都能收到预警提示）、火警预警功能（在每个房间和主要通道安装远距离远距离无线烟感，遇到烟雾报警，即可现场高音报警，并且及时通知管理平台，实现消防部门的联动）

本方案在此项目应用中，具备安装简单、施工方便的优势，能有效对出组屋的使用情况进行管控，在管控传销、打击黄赌毒、火灾防范方面起到预警作用。

4.2、学校宿舍或医院紧急报警系统

学校暴力事件、医院伤医事件近年来频频曝光，这类场所在建设初期并没有安装紧急报警系统，增加紧急报警系统施工难度大、安装不方便。即使迫于政策性改造要求安装了报警设备，往往也只是在门卫室等位置加装，无法遍及需要的各个场所。

使用LoRa远距离无线防区方案，可以在学校厕所、楼道、宿舍和医院各科室、过道等等暴力事件易发点安装远距离无线紧急报警按钮，全无线安装，安装快速方便，施工简单，适用性高。一旦发生暴力事件，可以报警到警务室和管理平台，第一时间让受害人得到有效保护。

4.3、工厂安防系统

工厂往往具有多个厂房，安防系统建设非常麻烦，远距离防区布属不便，一个厂区使用多台报警主机情况比较普遍。

使用LoRa远距离无线防区方案，搭配远距离无线门磁、远距离无线红外探头、远距离无线紧急按钮等探测器，可以实现整个厂区的安防报警，无需布线，维护和改造也简单方便。

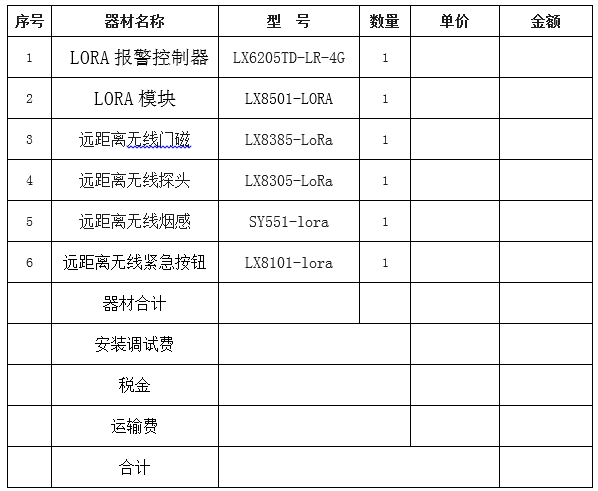

方案报价
