无人值守停车解决方案

第一章系统概述

【安防在线 www.anfang.cn】第一节 项目背景

停车场自助停车系统集“智能硬件、管理软件、移动应用”于一体，以“远程管理、无人值守、移动支付”为核心优势。通过出入口车牌识别一体机显示动态二维码，实现车主自助停车，使停车场进出通道无需保安的人工干预，车辆依然可以正常进出场（包括无牌车），自动计费，车主通过扫码缴费离场，极大的节省人力物力，给停车场管理工作带来便利，因而自助停车是停车场发展一大趋势。

第二章 系统总体设计

第一节 系统的设计思想

在本系统设计过程中，所有的步骤和目的都是为了建设一个具有规范性，实用性，先进性，可靠性，经济性，可维护性，可扩充性等诸多优点的系统，带有前瞻性的设计保障系统在当前具有业界先进性，尽量延长使用周期而不会因过时而淘汰。

规范性：

系统的设计严格遵守系统相关的国家标准和行业标准，所使用到的设备符合对应的检测标准，设备和设备的接口，通讯数据格式等都采用国际通用的相关标准格式，最大限度保障系统的标准化和规范化。

实用性：

系统在设计之前,已经充分了解和把握项目的实际需求和项目的相关情况，根据实际使用环境选择最为合适的硬件设备，同时根据具体的客户化要求对软件平台进行优化，满足项目所有的功能要求和实际使用需求，力求做到量身订作，丝丝入扣。

先进性：

整个系统采用了先进的开放式分布模块化设计思想，充分使用了计算机技术，自动控制技术，网络通讯技术，视频图像识别技术，传感器技术，接口转换技术等等诸多高新技术，从基础上保障了系统的技术含量高，思想超前，提升用户形象。

可靠性：

先有成熟的技术做基础，再加上系统在多个实际项目中的实际使用，经过实践检验和不断完善的过程，现在的系统具有良好的稳定性，平均无故障允许时间长，系统容错能力良好，个别部件故障不影响系统其他部分的正常允许。

经济性：

在高质量地实现项目功能需求的同时，系统在设计中从用户角度出发，设备选择遵循高品质，适当价格的前提。优化设计布线方案和设备安装，连接方式，力求给用户营造一个物超所值的优质的一卡通系统。

可维护性：

系统采用模块化设计，各功能子系统相对独立,，当某个子系统发生故障，不影响其他子系统的正常允许，设备的连接和数据通讯完全采用标准化设计，不受使用环境和设备具体类型等外在因素的制约。

可扩充性：

系统设计在充分考虑用户当前的功能需求时，也考虑日后使用中实际需求的变化和扩充，所以预留功能扩充和子系统扩充功能。 系统通过Web Service方式向外界提供服务，数据采用XML格式描述，从而使运行在不同操作系统平台上的、使用各种语言开发的系统能方便地和本系统进行接口。

第二节 设计标准和规范

1、《安全防范工程技术规范》 （GB50348-2004）

2、《《综合布线系统工程设计规范》 （GB50311-2007）

3、《安防防范工程程序与要求》 （GA/T75-94）

4、《民用闭路监控电视系统工程技术规范》 （GB-50198-94）

5、《防盗报警控制器通用技术要求》 （GB/T12663-2001）

6、《电子计算机机房设计规范》 （GB50174-93）

7、《智能建筑设计标准》 （GB/T50134-2000）

8、《智能建筑工程质量验收规范》 （GB50339-2003）

9、《智能建筑施工及验收规范》 （DG/TJ08-601-2001）

10、《智能建筑评估标准》 （DG/TJ08-602-2001）

11、《民用建筑电气设计规范》 （JGJ/T16-92）

12、《建筑电气工程施工质量验收规范》 （GB0303-2002）

13、《软件工程术语》 （GB/T11457-1995）

14、《建筑与建筑群综合布线系统工程设计规范》 （GB/T50311-2000）

15、《出入口控制系统工程设计规范》 （GB50396-2007）

第三节 项目的总体设计

在车场进出口安装停车场系统设备，例如：车牌识别设备（含识别器、语音播报系统、信息显示系统）、自动道闸（直杆，折杆，栅栏可选）

第三章 系统构成

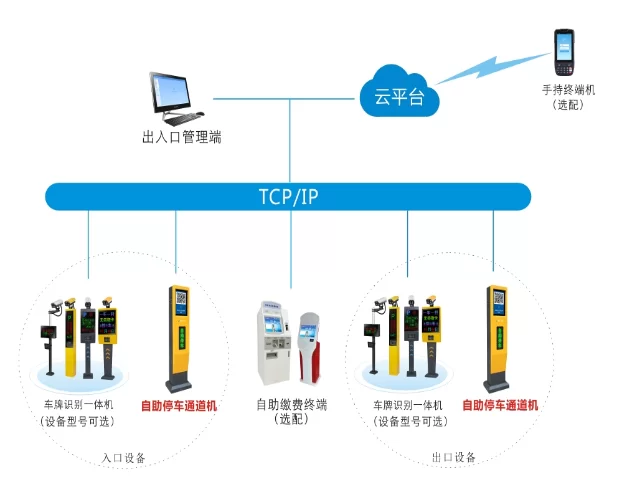

使用场景1：

原有数九停车系统。可以在原有设备的基础上在出口和入口分别增加通道机，以及车牌识别相机实现无牌车入口出口扫动态二维码出入场。临时车主在出口扫动态二维码缴费出场。云平台提前缴费＋出口可扫动态缴费码缴费

注意事项：

（1）可实现车主提前缴纳临停费，出场自动开闸放行，也可出场时扫动态码缴费并自动开闸放行；

（2）仅出口配自助停车通道机；

（3）需搭配云车场使用

（4）需搭配主副摄像机，交叉识别，提高识别率

（5）通道机预留对讲设备安装孔位，可自行购买增设对讲设备

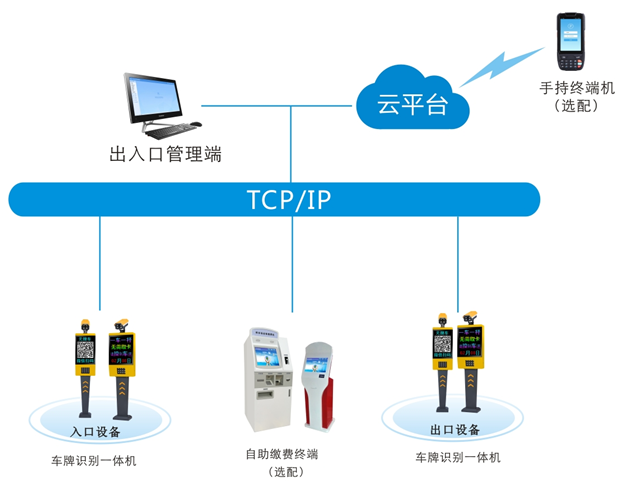

使用场景2：

云平台提前缴费＋无牌车微信扫码进出＋出口扫动态缴费码缴费

注意事项：

（1）可实现车主提前缴纳临停费，出场自动开闸放行，也可出场时扫动态码缴费并自动开闸放行；

（2）需搭配云车场使用；

（3）针对无牌车需搭配

主副摄像机

，交叉识别，提高识别率

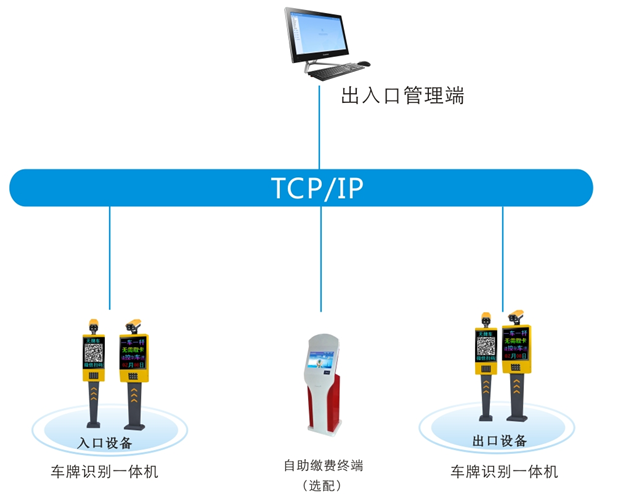

使用场景3

：免平台仅出口扫动态缴费码缴费

注意事项：

（1）仅支持出场时扫动态码缴费并自动开闸放行；

（2）岗亭电脑需要连接因特网，无需云车场

（3）无牌车需要岗亭人工处理

第四章 特有优势

1.

动态二维码显示，系统更加安全

有别于传统自助停车的进出场扫的固定二维码，我们的自助停车系统相机识别车辆后触发二维码，进出场后失效，实现一车一码，杜绝恶意扫码现象，让系统更加安全稳定。

2.

相机自动识别无牌车，无需地感触发

无需埋地感触发识别，相机即可触发识别，相机自动区别有牌车和无牌车，无人值守无牌车依然可以正常进出场。

3.

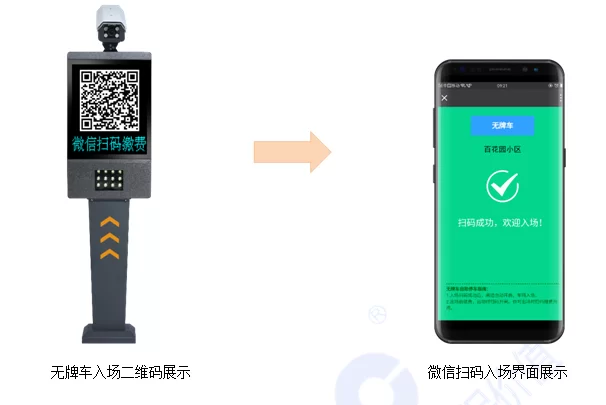

人性化语音提示，引导无牌车扫码

提示语音分车辆播报，对无牌车入场和有牌车出场进行语音扫码提示，引导扫码操作，提升停车场车主用户使体验。

4.

主副摄像机，交叉识别，极致识别率

增设双摄像头模式，双摄像头识别结果比对判断，让识别率再上新高。类似车牌假车牌无法触发开闸，做到误识别率几乎为0，更适应无人值守的环境。

5.

强大拓展性

支持与停车场增设硬件如自助缴费或手持终端搭配使用，极大拓展自助停车的适用范围。

6.

模糊匹配，系统更健壮

车主扫码缴费，由于入场识别错误，导致无法正常匹配对的入场记录时，车主可在缴费界面手动确认近似入场记录，人性化的模糊匹配机制让自助停车系统更加强大和实用。

7.

多样化自助缴费，保障车辆快速通行

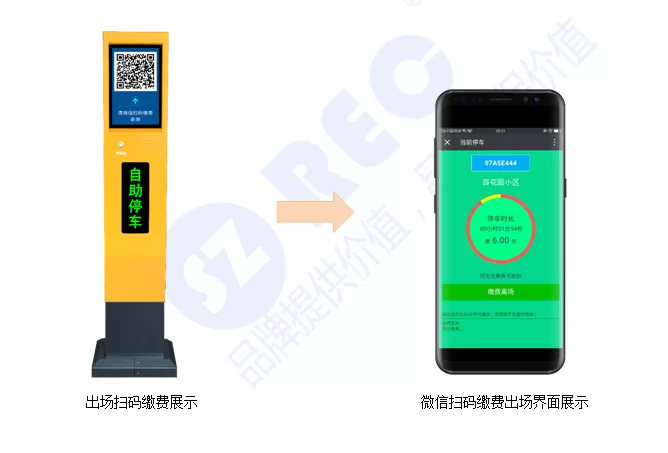

车主可选择提前扫码付费，或自助缴费终端现金和银联卡缴费，也可在手机上直接订单缴费后，自动离场。还可到出口一体机上面扫付款码缴费离场。多种支付方式满足任何人不同支付要求。先付后出避免出口排队等候付费出场，加快车辆通行速度。

8.可实现免平台电子支付

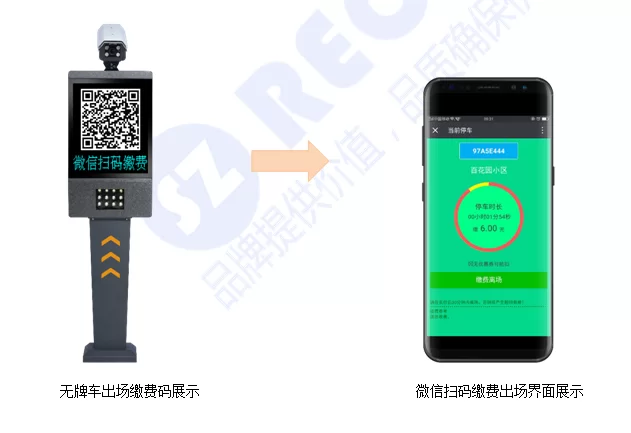

当停车场未接入云车场时，可通过在出口顺视通一体机上面显示缴费二维码，实现免平台电子支付，车辆出场自动弹出缴费二维码，车主缴费自动开闸离场，过程无需保安干预。

9.

节省人力物力成本

自助停车可大量缩减停车收费管理人员，同时大大缩减了收费管理人员相关支出，实现24小时自助缴费，停车场完全自主智慧运营，管理人员省心省力。

第五章 系统流程

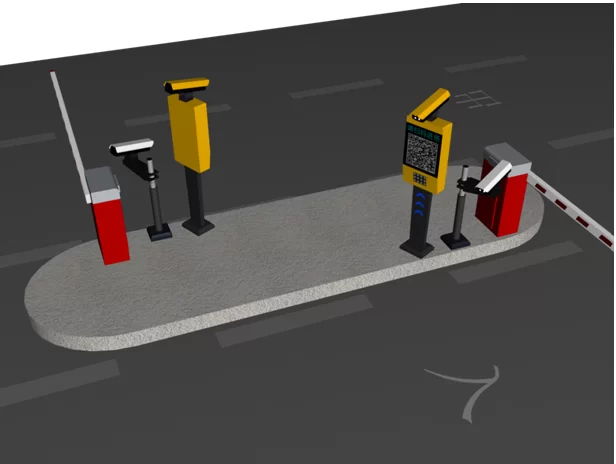

第六章 安装布线

构成

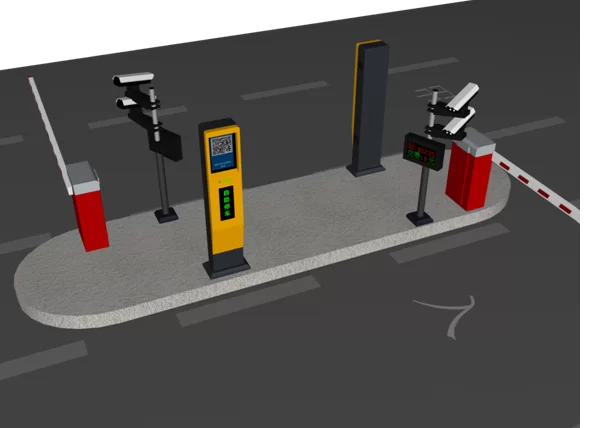

：自助停车通道机+高清车牌识别一体机+副摄像机+道闸（注：适用各种型号车牌识别一体机）

构成：

数九车牌识别一体机 + 副摄像机 + 道闸

第七章 主要设备技术参数

显示屏驱动板

工作电压：DC12V；

通讯接口：RS485；

工作环境：温度－20℃～65℃

湿度：Q95％

计费车牌识别摄像机

供电电源

：12V—2A

最大功耗

：15W

防护等级：

IP66

通讯连接方式

：SDK、ONVIF、HTTP、RTSP、TCP、RS485、IO
